申请日2014.06.26
公开(公告)日2014.12.31
IPC分类号B01D29/03; B01D29/56; B01D29/35
摘要
本实用新型公开了一种高效叠螺式污泥脱水机，包括壳体、螺旋推进器和电机，壳体内部设有螺旋推进器，壳体一侧开有进料口，螺旋推进器头端位于进料口下方，螺旋推进器尾端安装有固定板，固定板外侧设有出料腔，出料腔底端为出料口，螺旋推进器通过壳体外部的电机带动运动，螺旋推进器与壳体之间设有滤筒，壳体下方设有集液收集器，集液收集器与壳体的连接处设有过滤板。本实用新型的有益效果是：结构简单紧凑，采用螺旋推进器与滤筒相配合的方式，脱水效果佳，降低了污泥的含水量，提高了工作效率，过滤板的设定能使液体的杂质含量变少，收集的液体能回收再利用，大大提高了工作效率，降低了生产成本，同时过滤板可进行拆卸清洗，使用便捷。

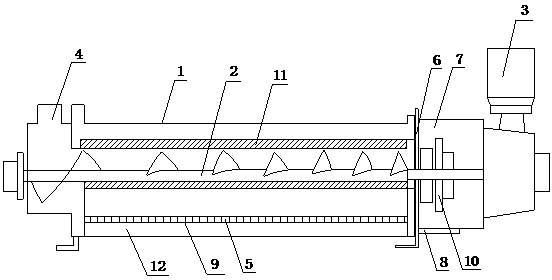

摘要附图
权利要求书
1.一种高效叠螺式污泥脱水机，其特征在于：包括壳体、螺旋推进器和电机，所述壳体内部设有螺旋推进器，所述壳体一侧开有进料口，所述螺旋推进器头端位于进料口下方，所述螺旋推进器尾端安装有固定板，所述固定板外侧设有出料腔，所述出料腔底端为出料口，所述螺旋推进器通过壳体外部的电机带动运动，所述螺旋推进器与壳体之间设有滤筒，所述壳体下方设有集液收集器，所述集液收集器与壳体的连接处设有过滤板。
2.根据权利要求1所述的一种高效叠螺式污泥脱水机，其特征在于：所述螺旋推进器末端穿过出料腔通过电机带动，在出料腔内的螺旋推进器上设有压板。
3.根据权利要求1所述的一种高效叠螺式污泥脱水机，其特征在于：所述过滤板上开有多个过滤孔。
说明书
一种高效叠螺式污泥脱水机
技术领域
本实用新型涉及一种脱水机，尤其涉及一种高效叠螺式污泥脱水机。
背景技术
叠螺式污泥脱水机一般用于对含水量较大的污泥进行脱水，广泛用于市政污水处理工程以及石化、轻工、化纤、造纸、制药、皮革等工业行业的水处理系统。现有的叠螺式脱水机在实际工作时，大部分待处理的含泥污水的含水量非常大，通常达到95% ～ 99.8%，脱水效果不佳，也造成了能源与设备的浪费。
因此，为解决上述问题，特提供一种新的技术方案。
实用新型内容
本实用新型提供一种高效叠螺式污泥脱水机。
本实用新型采用的技术方案是：
一种高效叠螺式污泥脱水机，包括壳体、螺旋推进器和电机，所述壳体内部设有螺旋推进器，所述壳体一侧开有进料口，所述螺旋推进器头端位于进料口下方，所述螺旋推进器尾端安装有固定板，所述固定板外侧设有出料腔，所述出料腔底端为出料口，所述螺旋推进器通过壳体外部的电机带动运动，所述螺旋推进器与壳体之间设有滤筒，所述壳体下方设有集液收集器，所述集液收集器与壳体的连接处设有过滤板。
所述螺旋推进器末端穿过出料腔通过电机带动，在出料腔内的螺旋推进器上设有压板。
所述过滤板上开有多个过滤孔。
本实用新型的有益效果是：结构简单紧凑，采用螺旋推进器与滤筒相配合的方式，脱水效果佳，降低了污泥的含水量，提高了工作效率，过滤板的设定能使液体的杂质含量变少，收集的液体能回收再利用，大大提高了工作效率，降低了生产成本，同时过滤板可进行拆卸清洗，使用便捷。
