申请日2014.09.29
公开(公告)日2015.01.21
IPC分类号B05C11/02; B05C1/12; B05C13/02; B05C11/10
摘要
本实用新型公开了一种陶瓷纤维编毯防水处理装置，包括底板，底板上设有储胶罐、上胶池、回胶槽、放卷轮以及收卷轮，储胶罐与上胶池连通，上胶池与回胶槽连通，回胶槽上设有下支撑板和设置在下支撑板上方的上支撑板，上支撑板的下方设有上挂胶板，下支撑板上设有下挂胶板，下挂胶板与上挂胶板对应，底板上设有驱动电机，收卷轮与驱动电机连接，上胶池内设有第一浸渍辊、第二浸渍辊以及牵引辊，第一浸渍辊与放卷轮对接，第二浸渍辊与收卷轮对接，底板上设有支撑柱，驱动电机设置在支撑柱的端部。本实用新型可以方便地使胶液通过入液口导入储胶罐内，陶瓷纤维编毯通过上胶池实现上胶工序，回胶槽回收胶液，最后由收卷轮收卷成品。
权利要求书

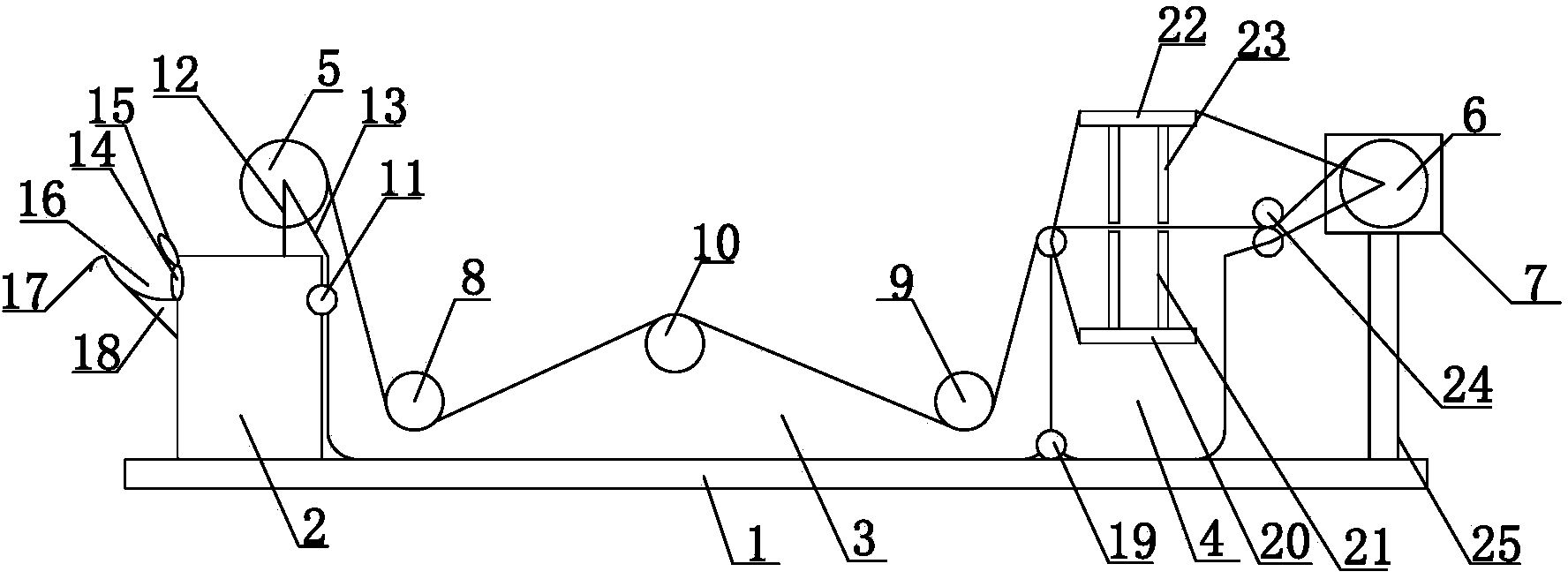

1. 一种陶瓷纤维编毯防水处理装置，包括底板，底板上设有储胶罐、上胶池、回胶槽、放卷轮以及收卷轮，其特征在于：上胶池布置在储胶罐与回胶槽之间，储胶罐与上胶池连通，储胶罐与上胶池之间设有第一控制阀，上胶池与回胶槽连通，上胶池与回胶槽之间设有第二控制阀，放卷轮设置在储胶罐上，储胶罐的端部侧壁设有入液口，入液口连接有盖子，入液口连接有导液槽，导液槽呈弧形形状，导液槽的上端设有勾部，勾部呈弧形形状，勾部的端部向下延伸，导液槽的底部设有支撑块，支撑块与储胶罐的外侧连接，回胶槽上设有下支撑板和设置在下支撑板上方的上支撑板，上支撑板的下方设有两个形状大小相同的上挂胶板，下支撑板上设有两个形状大小相同的下挂胶板，下挂胶板与上挂胶板对应，底板上设有驱动电机，收卷轮与驱动电机连接，上胶池内设有第一浸渍辊、第二浸渍辊以及牵引辊，第一浸渍辊、第二浸渍辊以及牵引辊依次连接，牵引辊布置在第一浸渍辊与第二浸渍辊之间，牵引辊布置在第一浸渍辊与第二浸渍辊之间的中间位置的上方;第一浸渍辊与放卷轮对接，第二浸渍辊与收卷轮对接，底板上设有支撑柱，驱动电机设置在支撑柱的端部。
2.根据权利要求1所述的陶瓷纤维编毯防水处理装置，其特征在于：所述第二浸渍辊与收卷轮之间设有牵引轮。
3.根据权利要求1所述的陶瓷纤维编毯防水处理装置，其特征在于：所述储胶罐上设有第一支撑杆，放卷轮设置在第一支撑杆的端部。
4.根据权利要求1所述的陶瓷纤维编毯防水处理装置，其特征在于：所述放卷轮通过第二支撑杆与上胶池的侧壁端部连接，第二支撑杆呈倾斜状。
5.根据权利要求1所述的陶瓷纤维编毯防水处理装置，其特征在于：所述放卷轮与收卷轮的形状大小相同。
说明书
一种陶瓷纤维编毯防水处理装置
【技术领域】
本实用新型涉及一种防水处理装置，特别涉及一种陶瓷纤维编毯防水处理装置。
【背景技术】
现有技术中，如专利ZL201110343118.0公开了一种上胶装置，包括网纹辊、上胶辊和胶盘，网纹辊浸入胶盘中，并由电机驱动，上胶辊在网纹辊上方且与之线接触，上胶辊安装在活动杆中部，活动杆一端铰接于机架，另一端与气缸活塞杆连接。该上胶装置不方便处理陶瓷纤维编毯，也不具有胶液回收功能。
【实用新型内容】
本实用新型的主要目的在于提供一种可以方便地使胶液通过入液口导入储胶罐内，储胶罐给上胶池提供胶液，陶瓷纤维编毯通过上胶池实现上胶工序，陶瓷纤维编毯传到下挂胶板与上挂胶板之间，并通过下挂胶板与上挂胶板刮去陶瓷纤维编毯表面上多余的胶层，回胶槽回收胶液，最后由收卷轮收卷成品，制备得到防水的陶瓷纤维编毯的陶瓷纤维编毯防水处理装置。
为实现上述目的，本实用新型采取的技术方案为：
一种陶瓷纤维编毯防水处理装置，包括底板，底板上设有储胶罐、上胶池、回胶槽、放卷轮以及收卷轮，上胶池布置在储胶罐与回胶槽之间，储胶罐与上胶池连通，储胶罐与上胶池之间设有第一控制阀，上胶池与回胶槽连通，上胶池与回胶槽之间设有第二控制阀，放卷轮设置在储胶罐上，储胶罐的端部侧壁设有入液口，入液口连接有盖子，入液口连接有导液槽，导液槽呈弧形形状，导液槽的上端设有勾部，勾部呈弧形形状，勾部的端部向下延伸，导液槽的底部设有支撑块，支撑块与储胶罐的外侧连接，回胶槽上设有下支撑板和设置在下支撑板上方的上支撑板，上支撑板的下方设有两个形状大小相同的上挂胶板，下支撑板上设有两个形状大小相同的下挂胶板，下挂胶板与上挂胶板对应，底板上设有驱动电机，收卷轮与驱动电机连接，上胶池内设有第一浸渍辊、第二浸渍辊以及牵引辊，第一浸渍辊、第二浸渍辊以及牵引辊依次连接，牵引辊布置在第一浸渍辊与第二浸渍辊之间，牵引辊布置在第一浸渍辊与第二浸渍辊之间的中间位置的上方;第一浸渍辊与放卷轮对接，第二浸渍辊与收卷轮对接，底板上设有支撑柱，驱动电机设置在支撑柱的端部。
进一步地，所述第二浸渍辊与收卷轮之间设有牵引轮。
进一步地，所述储胶罐上设有第一支撑杆，放卷轮设置在第一支撑杆的端部。
进一步地，所述放卷轮通过第二支撑杆与上胶池的侧壁端部连接，第二支撑杆呈倾斜状。
进一步地，所述放卷轮与收卷轮的形状大小相同。
与现有技术相比，本实用新型具有如下有益效果：由于底板上设有储胶罐、上胶池、回胶槽、放卷轮以及收卷轮，上胶池布置在储胶罐与回胶槽之间，储胶罐与上胶池连通，储胶罐与上胶池之间设有第一控制阀，上胶池与回胶槽连通，上胶池与回胶槽之间设有第二控制阀，放卷轮设置在储胶罐上，储胶罐的端部侧壁设有入液口，入液口连接有盖子，入液口连接有导液槽，导液槽呈弧形形状，导液槽的上端设有勾部，勾部呈弧形形状，勾部的端部向下延伸，导液槽的底部设有支撑块，支撑块与储胶罐的外侧连接，回胶槽上设有下支撑板和设置在下支撑板上方的上支撑板，上支撑板的下方设有两个形状大小相同的上挂胶板，下支撑板上设有两个形状大小相同的下挂胶板，下挂胶板与上挂胶板对应，底板上设有驱动电机，收卷轮与驱动电机连接，上胶池内设有第一浸渍辊、第二浸渍辊以及牵引辊，第一浸渍辊、第二浸渍辊以及牵引辊依次连接，牵引辊布置在第一浸渍辊与第二浸渍辊之间，牵引辊布置在第一浸渍辊与第二浸渍辊之间的中间位置的上方;第一浸渍辊与放卷轮对接，第二浸渍辊与收卷轮对接，底板上设有支撑柱，驱动电机设置在支撑柱的端部，所以放卷轮放卷陶瓷纤维编毯，陶瓷纤维编毯由第一浸渍辊、牵引辊以及第二浸渍辊传动，储胶罐内储存胶液，导液槽可以方便地使胶液通过入液口导入储胶罐内，储胶罐给上胶池提供胶液，陶瓷纤维编毯通过上胶池实现上胶工序，陶瓷纤维编毯传到下挂胶板与上挂胶板之间，并通过下挂胶板与上挂胶板刮去陶瓷纤维编毯表面上多余的胶层，回胶槽回收胶液，最后由收卷轮收卷成品，制备得到防水的陶瓷纤维编毯。
