申请日2014.09.29
公开(公告)日2015.02.25
IPC分类号B01D29/03
摘要
本实用新型提供了一种虹吸式废水处理装置，包括罐体、过滤网，罐体上部设有上盖，过滤网将罐体内部竖向分隔成过滤前空间和过滤后空间，在过滤前空间的罐体下部开设有可关闭、打开的排污口，在过滤后空间的罐体下部开设有出水口;在过滤前空间的上盖上设有进水口，在过滤后空间的上盖上设有补水口;所述出水口与水泵相连。由于采用本实用新型的技术方案，本实用新型解决了废水处理时大颗粒固体物堵塞水泵的现象，能够减少维修设备的人力及成本，清理废水处理装置中的过滤出的大颗粒固体物，只需通过打开排污口，在内外气压联通后，从排污口取出大颗粒固体物，使得清理简单，减少人力。
权利要求书
1.一种虹吸式废水处理装置， 其特征在于，包括罐体、过滤网，罐体上部设有上盖，过滤网将罐体内部竖向分隔成过滤前空间和过滤后空间，在过滤前空间的罐体下部开设有可关闭、打开的排污口，在过滤后空间的罐体下部开设有出水口;在过滤前空间的上盖上设有进水口，在过滤后空间的上盖上设有补水口;所述出水口与水泵相连。
2.如权利要求1所述的一种虹吸式废水处理装置，其特征在于，所述出水口与罐体顶部设有连通的液位计管。
3.如权利要求1所述的一种虹吸式废水处理装置，其特征在于，所述罐体底部装设有支撑罐脚。
4.如权利要求1所述的一种虹吸式废水处理装置，其特征在于，罐体体积大于进水管道总体积20%。
说明书
一种虹吸式废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及一种虹吸式废水处理装置。
背景技术
目前环境保护问题日益严峻，建设环保的需求越来越迫切地在社会建设中体现出来，废水的处理已经成为了迫切需要解决的问题。以往废水处理的办法是通过水泵连接水管直接抽水，通过底闸的过滤网直接过滤。该方法极易导致废水中的大颗粒固体物堵塞底闸和水泵，使得底闸无法正常启闭，以及大颗粒固体物进入水泵，卡住水泵叶轮，从而导致无法正常抽水，维修时需要将数米长的水管从水下取出，拆下底阀进行维修或者拆开水泵进行维修。该方法维修的人力、物力成本高，排污效率低。
发明内容
本实用新型所要解决的技术问题是提供一种虹吸式废水处理装置，解决了废水处理时大颗粒固体物堵塞水泵的现象，减少安装及维修的成本。为此，本实用新型采用以下技术方案：

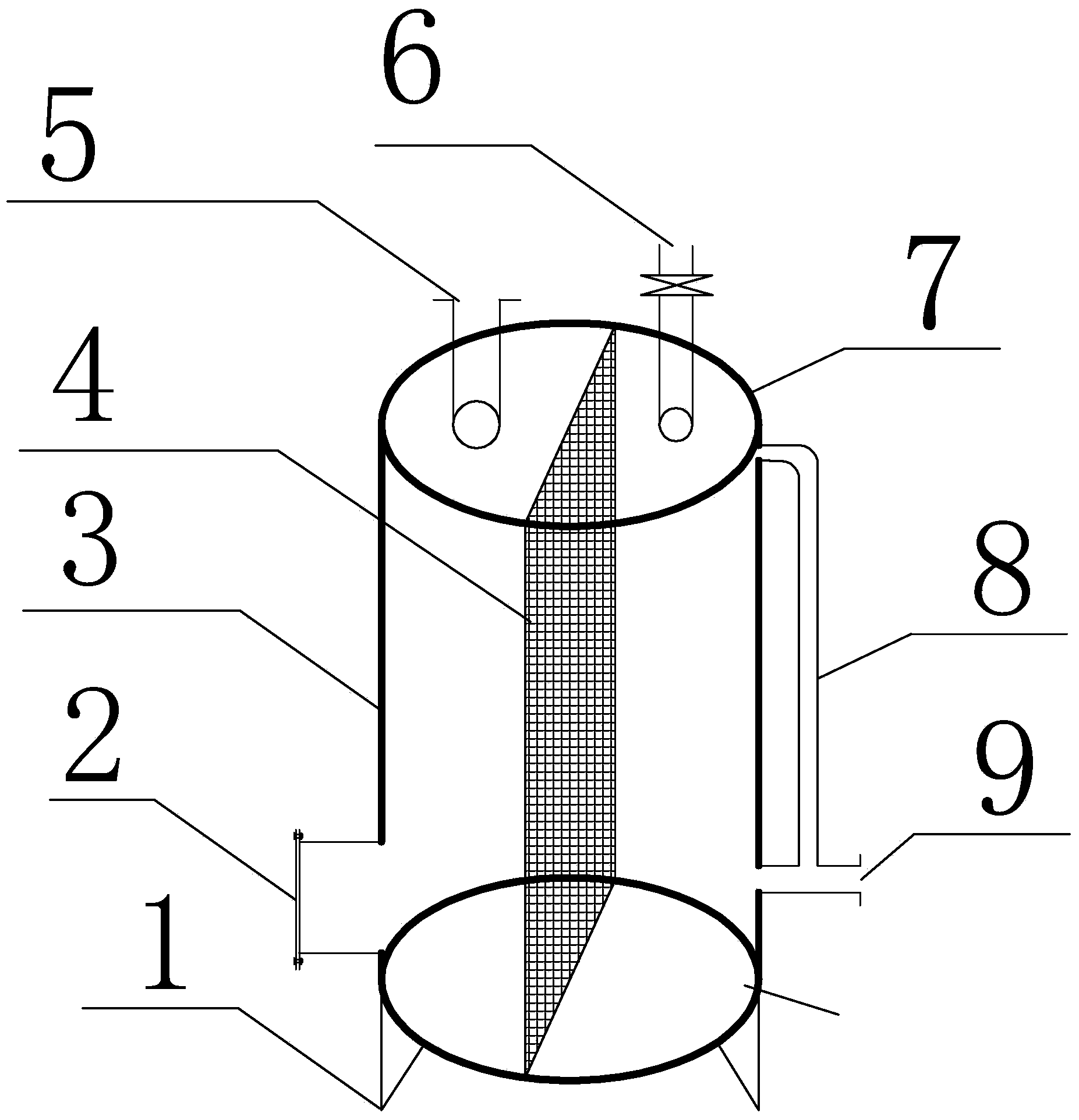

一种虹吸式废水处理装置，包括罐体、过滤网，罐体上部设有上盖，过滤网将罐体内部竖向分隔成过滤前空间和过滤后空间，在过滤前空间的罐体下部开设有可关闭、打开的排污口，在过滤后空间的罐体下部开设有出水口;在过滤前空间的上盖上设有进水口，在过滤后空间的上盖上设有补水口;所述出水口与水泵相连。使用时，本实用新型利用虹吸原理，与水泵配合使用将废水抽进废水处理装置并进行过滤。
在采用上述技术方案的基础上，本实用新型还可采用以下进一步的技术方案：
所述出水口与罐体顶部设有连通的液位计管。
所述罐体底部装设有支撑罐脚。
罐体体积大于进水管道总体积20%。
由于采用本实用新型的技术方案，本实用新型解决了废水处理时大颗粒固体物堵塞水泵的现象，能够减少维修设备的人力及成本，清理废水处理装置中的过滤出的大颗粒固体物，只需通过打开排污口，在内外气压联通后，从排污口取出大颗粒固体物，使得清理简单，减少人力。
