申请日2014.09.29
公开(公告)日2015.02.18
IPC分类号C02F9/04
摘要
本实用新型涉及一种羟基亚铁除铁锰水处理一体化装置，该集成装置采用新型环境功能材料羟基亚铁作为反应试剂，射流曝气器、复合折流反应区、强化斜板折流沉淀区和电磁智能控制系统为核心的控制单元。该装置是二级强化除铁锰一体化装置。所述池体一侧设置有出水管和排泥管，上方设有加药管。池体右侧设有进水管，内部两边为强化斜板折流沉淀区，中间为复合折流反应区，池底侧设置一个电磁场。该除铁锰水处理装置设计合理、简单可行，其能够有效除去水体中的铁锰，形成具有带磁性质的污泥，快速沉淀，有效回收。另外该水处理装置的处理工艺流程简单，运行稳定可靠，对水质的适应性强，处理效率高，具有较佳的经济效益。
权利要求书
1.一种羟基亚铁除铁锰水处理一体化装置，其特征在于所述装置由一体化的池体(8)和射流曝气器(9)组成，池体(8)内设有复合折流反应区(4)和强化斜板折流沉淀区(2)，所述复合折流区(4)位于中间，其两侧设有强化斜板折流沉淀区(2)，所述池体(8)一侧的上部设有出水管(5)和底部设有污泥管(6)，顶部设有进药管(3)，另一侧下部设有进水管(1)，池体(8)底部设有电磁场(7);与出水管(5)一侧相连的强化斜板折流沉淀区(2)的底部与复合折流沉淀区(4)连通，与进水管(1)一侧相连的强化斜板折流沉淀区(2)的顶部与复合折流沉淀区(4)连通;所述进水管(1)的进口处设有射流曝气器(9)。
2.根据权利要求1所述的羟基亚铁除铁锰水处理一体化装置，其特征在于所述进药管(3)的进药口设置于靠近进水管一侧的强化斜板折流沉淀区(2)末端，复合折流反应区(4)前端。
说明书
羟基亚铁除铁锰水处理一体化装置
技术领域
本实用新型属于水处理设备，具体涉及一种羟基亚铁除铁锰的水处理一体化装置。
背景技术
我国是一个严重缺水的国家，人均占有水资源量约2400m3，仅为全球人均水量的1/4，而且时空分布不均匀，尤其是中西部内陆地区，饮用水资源天然匮乏，为了适应生活饮用水的需要，开发利用地下水对于中西部部分地区具有现实意义。地下水中铁锰的含量较高，超过了生活饮用水卫生标准。含铁水不仅在各种家用器具上产生棕色锈斑，而且对人体也有较大影响。使用含铁锰地下水必须采用除铁锰设备净化水质。
实用新型内容
本实用新型的目的在于提供一种设计合理、简单可行的羟基亚铁除铁锰水处理装置，该装置是二级强化除铁锰一体化装置，其能够有效除去水体中的铁锰，形成具有磁性的污泥，快速沉淀，有效回收。此外，该水处理装置的处理工艺流程简单，运行稳定可靠，对水质的适应性强，处理效率高，具有较佳的经济效益。
本实用新型采用的技术方案如下：

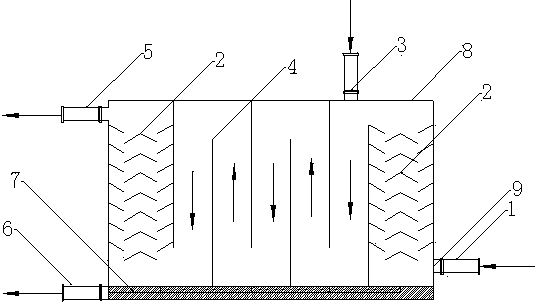

一种羟基亚铁除铁锰水处理一体化装置，所述装置有池体8和射流曝气器9组成，池体8内设有复合折流反应区4和强化斜板折流沉淀区2，所述复合折流反应区4位于中间，其两侧设有强化斜板折流沉淀区2，所述池体8一侧的上部设有出水管5和底部设有污泥管6，顶部设有进药管3。另一侧下部设有进水管1，池体8底部设有电磁场7;与出水管5一侧相连的强化斜板折流沉淀区2的底部与复合折流沉淀区4连通，与进水管1一侧相连的强化斜板折流沉淀区2的顶部与复合折流沉淀区4连通;所述进水管1的进口处设有射流曝气器9。
本实用新型中，所述设备为一体化池体。
本实用新型中，所述进水管中的进水方式为射流曝气式9。
本实用新型中，所述进药管3的进药口设置于靠近进水管一侧的强化斜板折流沉淀区2末端，复合折流反应区4前端。
该羟基铁除铁锰水处理一体化装置可以通过进水进行复氧，氧化部分二价铁离子和二价锰离子，在第一个强化斜板折流沉淀区中去除部分絮体。再经过复合折流反应区时与药物羟基亚铁充分混合，并在2~4小时的水力停留时间里形成四氧化三铁絮体。在第二个强化斜板折流沉淀区中进行固液分离，在磁场的作用下快速沉淀，污泥通过污泥管排出，能有效回收铁锰元素。
本实用新型的优异效果在于，该除铁锰水处理装置设计合理、简单可行，该装置是二级强化除铁锰一体化装置，其能够有效除去水体中的铁锰，形成具有磁性的污泥，快速沉淀，有效回收。另外该水处理装置的处理工艺流程简单，运行稳定可靠，对水质的适应性强，处理效率高，具有较佳的经济效益。
