申请日2014.06.25
公开(公告)日2014.12.03
IPC分类号C02F103/20; C02F3/30
摘要
本实用新型公开了一种养猪场污水处理一体化设备，包括隔断设置的生化处理池和过滤池，以及将生化处理池处理后的污水引至过滤池的滗水管，生化处理池设有进水管、排泥管和曝气管，排泥管和曝气管均由生化处理池的底部引入，过滤池内在滗水管出水口的下方铺设过滤材料，并在过滤材料的下方设置出水管。本实用新型集生化处理和过滤与一体，出水悬浮物浓度低，各项指标达到畜禽养殖排放标准。生化处理池采用SBR工艺，集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统，污水序批式处理，厌氧、缺氧、好氧间歇运行，降低有机物浓度，有很好的脱氮除磷效果。生化处理池的出水会有少量SS残留，后续设置过滤池，去除水中残留的SS，保证出水达标。

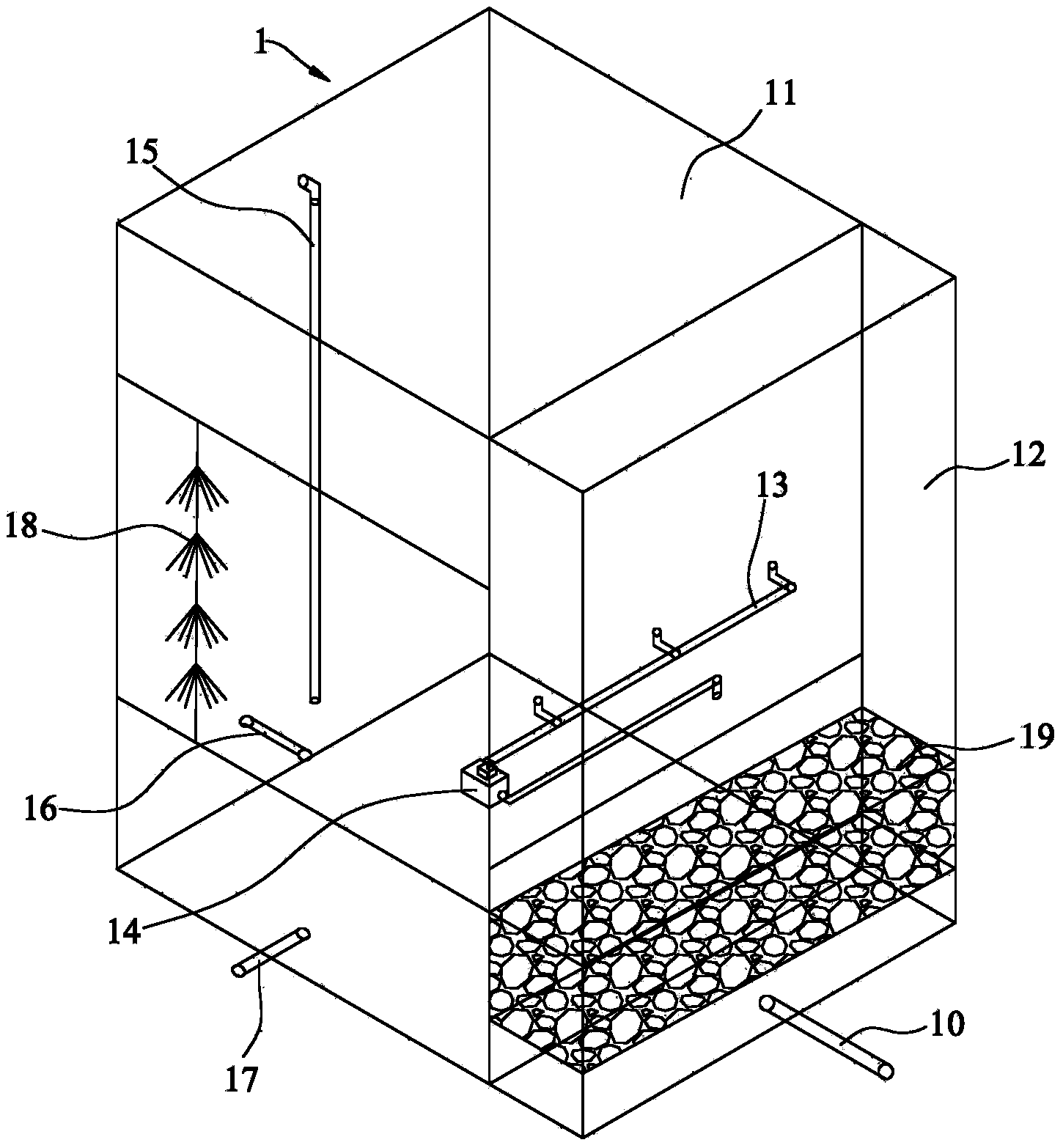

摘要附图
权利要求书
1.一种养猪场污水处理一体化设备，其特征在于：包括设备本体，所述设备本体包括隔断设置的生化处理池和过滤池，以及将生化处理池处理后的污水引至所述过滤池的滗水管，所述生化处理池设有进水管、排泥管和曝气管，所述排泥管和曝气管均由生化处理池的底部引入，所述过滤池内在所述滗水管出水口的下方铺设过滤材料，并在所述过滤材料的下方设置出水管。
2.根据权利要求1所述的养猪场污水处理一体化设备，其特征在于：所述生化处理池内悬挂若干组合填料。
3.根据权利要求1或2所述的养猪场污水处理一体化设备，其特征在于：所述进水管由所述生化处理池的顶部伸至池底。
4.根据权利要求1或2所述的养猪场污水处理一体化设备，其特征在于：所述滗水管上装有电磁阀。
5.根据权利要求1或2所述的养猪场污水处理一体化设备，其特征在于：所述过滤材料包括石英砂、锰砂和无烟煤。
说明书
一种养猪场污水处理一体化设备
技术领域
本实用新型用于养殖污水处理领域，特别是涉及一种养猪场污水处理一体化设备。
背景技术
随着我国经济社会的发展，养殖业规模化的趋势越来越快，已经从传统的散养转变为小规模集中式养殖和大规模工厂化养殖，例如，企业化养猪已占到养猪业总规模的25%以上。
小规模集中式养殖大多采用家庭方式养殖，部分小规模养殖场的污水，经厌氧沼气后由鱼塘或农田消化，粪便沤肥也用于农作物生产，但是大部分小规模养殖场的废弃物，至今没有做到有效处理。
实用新型内容
为解决上述问题，本实用新型提供一种集生化处理和过滤与一体，出水悬浮物浓度低，各项指标达到畜禽养殖排放标准的养猪场污水处理一体化设备。
本实用新型解决其技术问题所采用的技术方案是：一种养猪场污水处理一体化设备，包括设备本体，所述设备本体包括隔断设置的生化处理池和过滤池，以及将生化处理池处理后的污水引至所述过滤池的滗水管，所述生化处理池设有进水管、排泥管和曝气管，所述排泥管和曝气管均由生化处理池的底部引入，所述过滤池内在所述滗水管出水口的下方铺设过滤材料，并在所述过滤材料的下方设置出水管。
进一步作为本实用新型技术方案的改进，所述生化处理池内悬挂若干组合填料。
进一步作为本实用新型技术方案的改进，所述进水管由所述生化处理池的顶部伸至池底，以避免新入的污水影响滗水管的出水。
进一步作为本实用新型技术方案的改进，所述滗水管上装有电磁阀。
进一步作为本实用新型技术方案的改进，所述过滤材料包括石英砂、锰砂和无烟煤。
本实用新型的有益效果：本养猪场污水处理一体化设备使用时，将养猪场内的污水由进水管引入设备本体的生化处理池，配合池底的曝气管，污水在生化处理池内均化、初沉、生物降解、二沉，污水在生化处理池内序批式处理，厌氧、缺氧、好氧间歇运行，降低有机物浓度，完成脱氮除磷。生化处理完成后污水由滗水管进入过滤池，将水中残留的悬浮物通过过滤材料截留去除，由出水管达标排放。
本实用新型集生化处理和过滤与一体，出水悬浮物浓度低，各项指标达到畜禽养殖排放标准。其中，生化处理池采用SBR工艺，集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统，污水序批式处理，厌氧、缺氧、好氧间歇运行，降低有机物浓度，有很好的脱氮除磷效果。同时，生化处理池内部可悬挂组合填料，作为微生物生存的载体，并采用时间继电器、电磁阀等元件自动控制系统的交替、间歇运行，自动化程度高，大大减少人工操作;由生化处理池的出水仍会有少量SS残留，后续设置过滤池，去除水中残留的SS，保证出水达标。本一体化设备运行操作简单，可实现自动运行，运行成本低，可移动，停止养猪的养猪场可将设备移至其他养殖场继续使用。
