申请日2014.09.29
公开(公告)日2015.02.25
IPC分类号C02F9/02
摘要

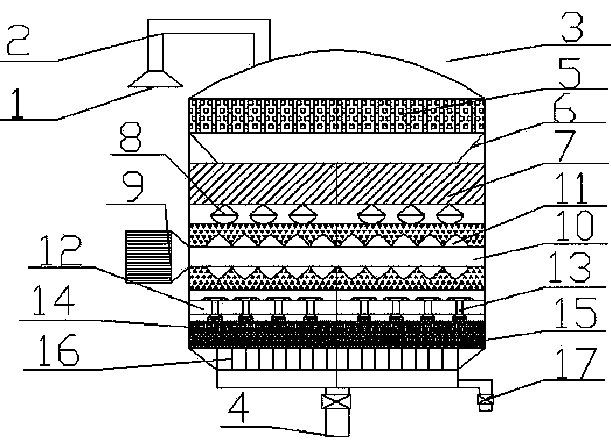

本实用新型公开了一种高效净化工业污水处理净化设备，它包括进水管、出水口、变频电机、本体和排污口。进水管设置于本体上方;进水管端口连接有进水阀;进水管下方本体内设置有过滤层;过滤层两侧倾斜设置有两根引流板;引流板下方设置有集水箱;集水箱下方设置有若干喷头;本体外壁设置有变频电机;变频电机的输出部分连接有搅拌轴并延伸至本体内喷头下方;搅拌轴下方设置有隔板;隔板内卡接有若干渗透装置;渗透装置下方分别连接有石英砂层和活性炭层;活性炭层下方设置有若干均匀排列的导流板;出水口设置于本体底部;本体底部设置有排污口。本实用新型高效净化工业污水处理净化设备具有结构设计合理、使用方便和净化效果好等优点。
权利要求书
1.一种高效净化工业污水处理净化设备，它包括进水管、出水口、变频电机、本体和排污口，其特征在于：所述进水管设置于本体上方;所述进水管端口连接有进水阀;所述进水管下方本体内设置有过滤层;所述过滤层两侧倾斜设置有两根引流板;所述引流板下方设置有集水箱;所述集水箱下方设置有若干喷头;所述本体外壁设置有变频电机;所述变频电机的输出部分连接有搅拌轴并延伸至本体内喷头下方;所述搅拌轴下方设置有隔板;所述隔板内卡接有若干渗透装置;所述渗透装置下方分别连接有石英砂层和活性炭层;所述活性炭层下方设置有若干均匀排列的导流板;所述出水口设置于本体底部;所述本体底部设置有排污口。
2.根据权利要求1所述的一种高效净化工业污水处理净化设备，其特征在于：所述变频电机所连接的搅拌轴表面设置有对称排列的弧形凸起。
3.根据权利要求1所述的一种高效净化工业污水处理净化设备，其特征在于：所述隔板上方喷头下方内填充有纤维球滤料。
4.根据权利要求1所述的一种高效净化工业污水处理净化设备，其特征在于：所述本体内喷头数量为6个，且所述喷头雾化半径为2微米。
5.根据权利要求1所述的一种高效净化工业污水处理净化设备，其特征在于：所述过滤层为钢制格栅或不锈钢材料绞制为交叉网格状构成。
6.根据权利要求1所述的一种高效净化工业污水处理净化设备，其特征在于：所述本体内设置的导流板和倾斜引流办为不锈钢材料制成。
7.根据权利要求1所述的一种高效净化工业污水处理净化设备，其特征在于：所述渗透装置内填充有沙子或明矾的一种或其混合物。
说明书
一种高效净化工业污水处理净化设备
技术领域
本实用新型涉及一种净化装置，尤其涉及一种高效净化工业污水处理净化设备。
背景技术
目前，随着科学技术的发展，工业、冶金和煤矿等领域对水的需求量也在逐渐增大，但是其在生产过程中会产生大量的污水和废水，如果直接排放不仅会对环境造成污染，而且极大的浪费了资源，但是现有的一些污水净化装置因其结构设计不合理，不能够很好的满足人们的要求，往往会出现净水效果不好和净水效率差等优点，这就造成了企业工作效率低和成本高等缺点。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种高效净化工业污水处理净化设备。
本实用新型是采取以下技术方案来实现的：一种高效净化工业污水处理净化设备，它包括进水管、出水口、变频电机、本体和排污口，所述进水管设置于本体上方;所述进水管端口连接有进水阀;所述进水管下方本体内设置有过滤层;所述过滤层两侧倾斜设置有两根引流板;所述引流板下方设置有集水箱;所述集水箱下方设置有若干喷头;所述本体外壁设置有变频电机;所述变频电机的输出部分连接有搅拌轴并延伸至本体内喷头下方;所述搅拌轴下方设置有隔板;所述隔板内卡接有若干渗透装置;所述渗透装置下方分别连接有石英砂层和活性炭层;所述活性炭层下方设置有若干均匀排列的导流板;所述出水口设置于本体底部;所述本体底部设置有排污口;所述变频电机所连接的搅拌轴表面设置有对称排列的弧形凸起;所述隔板上方喷头下方内填充有超轻纤维悬浮球，且超轻纤维悬浮球内填充有聚丙烯纤维;所述本体内喷头数量为6个，且所述喷头雾化半径为2微米;所述过滤层为钢制格栅或不锈钢材料绞制为交叉网格状构成;所述本体内设置的导流板和倾斜引流办为不锈钢材料制成;所述渗透装置内填充有沙子或明矾的一种或其混合物。
综上所述本实用新型具有以下有益效果：本实用新型高效净化工业污水处理净化设备具有结构设计合理、使用方便和净化效果好等优点，所述本体内设置的石英砂层、活性炭层和过滤网共同作用，有效的除去污水中所含杂质，有效的提高了工作效率，且具有成本低和净化能力高等优点。
