申请日2014.06.25
公开(公告)日2014.10.29
IPC分类号C02F3/00
摘要
本实用新型所要解决的技术问题是提供一种不需要单独设置加药泵，且通过重力自行实现加药的膜生物反应器水处理加药系统，其特征在于，包括膜生物反应器、加药箱、搅拌装置及连通管路;所述加药箱分为上下两层，所述搅拌装置设置在上层加药箱液;所述连通管路包括上、下层加药箱间的第一连通管路、下层加药箱与膜生物反应器的出水管间的第二连通管路、膜生物反应器的出水管两点间的药液推动管路;所述第一连通管路间设置有第一开关阀，所述第二连通管路上依次设置有第二开关阀、盛液瓶、液滴调节阀、第一缓冲瓶，所述膜生物反应器的出水管上自左向右依次设置有第三开关阀、第四开关阀、抽吸泵及第五开关阀，所述药液推动管路上设置有第六开关阀。

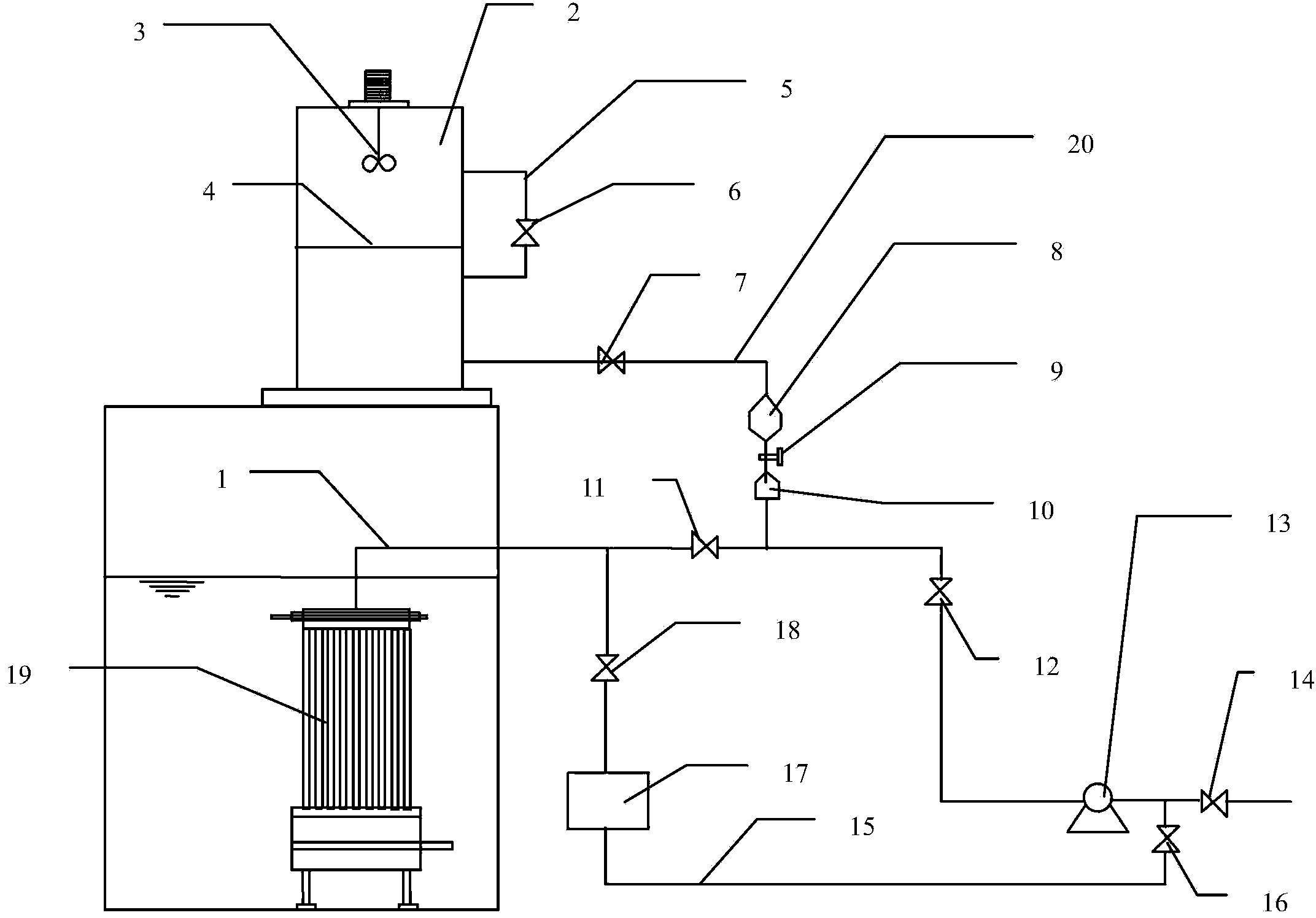

摘要附图
权利要求书
1.一种膜生物反应器水处理加药系统，包括膜生物反应器、加 药箱、搅拌装置及连通管路，其特征在于：所述加药箱设置在膜生物 反应器的出水管上方，其中间被隔板隔开，分为上下两层，所述搅拌 装置设置在上层加药箱，下层加药箱用于储存药液;所述连通管路包 括上、下层加药箱间的第一连通管路、下层加药箱与膜生物反应器的 出水管间的第二连通管路、膜生物反应器的出水管两点间的药液推动 管路;所述第一连通管路间设置有第一开关阀，所述第二连通管路上 依次设置有第二开关阀、盛液瓶、液滴调节阀、第一缓冲瓶，所述膜 生物反应器的出水管上自左向右依次设置有第三开关阀、第四开关 阀、抽吸泵及第五开关阀，所述药液推动管路上设置有第六开关阀; 所述第二连通管路的末端与所述第三开关阀及第四开关阀之间的出 水管相连，所述药液推动管路一端与所述抽吸泵及第五开关阀之间的 出水管相连，另一端与膜生物反应器的出水口及所述第三开关阀间的 出水管相连。
2.根据权利要求l所述的膜生物反应器水处理加药系统，其特征 在于：所述所述盛液瓶及第一缓冲瓶上方都开有透气孔。
3.根据权利要求l所述的膜生物反应器水处理加药系统，其特 征在于：所述药液推动管路上还设置有第二缓冲瓶及第七开关阀。
说明书
膜生物反应器水处理加药系统
技术领域
本实用新型涉及水处理技术领域，特别是一种膜生物反应器水处 理加药系统。
背景技术
现有的膜生物反应器的清洗装置中，在膜生物反应器的出水管 的上方设置有储存药液的加药箱，加药箱的下部引出有向下延伸的出 药管，出药管的下端部上连接有泵，泵再通过控制阀与出水管的末端 相连接，在对膜生物反应器进行冲洗时，先打开控制阀，还需要单独 设置一加药泵，由加药泵将加药箱中的药液经出药管泵入出水管中， 然后慢慢注入反应器的膜组件中，对膜组件进行清洗。传统的清洗装 置由于需要单独的加药泵提供动力，能量消耗比较大，故成本较高。 现有的清洗装置中存在一种利用滴壶加药的装置，但由于加药泵的去 除有时会使得药液混合不均匀，而且在需要加快药液注入速度时其不 能满足要求。
实用新型内容
本实用新型所要解决的技术问题是提供一种不需要单独设置加 药泵，且通过重力自行实现加药的膜生物反应器水处理加药系统。
为解决上述技术问题，本实用新型是按以下技术方案实现的：一 种膜生物反应器水处理加药系统，其特征在于，包括膜生物反应器、 加药箱、搅拌装置及连通管路;所述加药箱设置在膜生物反应器的出 水管上方，其中间被隔板隔开，分为上下两层，所述搅拌装置设置在 上层加药箱，下层加药箱用于储存药液;所述连通管路包括上、下层 加药箱间的第一连通管路、下层加药箱与膜生物反应器的出水管间的 第二连通管路、膜生物反应器的出水管两点间的药液推动管路;所述 第一连通管路间设置有第一开关阀，所述第二连通管路上依次设置有 第二开关阀、盛液瓶、液滴调节阀、第一缓冲瓶，所述膜生物反应器 的出水管上自左向右依次设置有第三开关阀、第四开关阀、抽吸泵及 第五开关阀，所述药液推动管路上设置有第六开关阀;所述第二连通 管路的末端与所述第三开关阀及第四开关阀之间的出水管相连，所述 药液推动管路一端与所述抽吸泵及第五开关阀之间的出水管相连，另 一端与膜生物反应器的出水口及所述第三开关阀间的出水管相连。
优选的，所述盛液瓶及第一缓冲瓶上方都开有透气孔。
优选的，所述药液推动管路上还设置有第二缓冲瓶及第七开关 阀。
本实用新型的积极效果是：本实用新型药箱分为上下两层，上层 用于搅拌混合药液，下层用于储存药液，这样可以保证使用的药液是 混合均匀的;此外本实用新型使用盛液瓶及液滴控制阀，利用药液的 自重使得药液不断滴下而注入膜组件中，从而避免了额外使用动力驱 动药液流动，而第一缓冲瓶的设置是保证液滴顺利滴下，且能起到进 一步混合药液的作用;此外，本实用新型还利用膜生物反应器出水管 上的抽吸泵与所述药液推动管路组成第二种药液注入方式，即在需要 药液注入膜组件中的速度较快时，可以利用抽吸泵加快药液的流动， 此时本实用新型也省去了单独设置加药泵，达到目的的同时也节省了 成本。
