申请日2014.11.12
公开(公告)日2015.04.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种地下孔管渗滤水处理系统，布水水平干管顺着构筑池的长边方向水平设置，布水水平支管垂直连通布水水平干管，布水水平支管上开有若干小圆口，布水水平干管下方对应位置设有集水水平主管，集水水平支管垂直连通集水水平主管，集水水平支管上方开有若干小孔，布水水平支管的两端开口和集水水平支管的两端开口分别通过直角弯头连接通气管的一端开口，通气管的另一端开口向上露出地面，构筑池最上层为种植土层，下方设有石英砂层，建筑石子层，既有滤料层，石英砂层被滤网包裹。本实用新型的有益效果是利用人造孔管及其附属设施进行布水、渗滤、收水，实现水质净化目的，处理能力强。
权利要求书

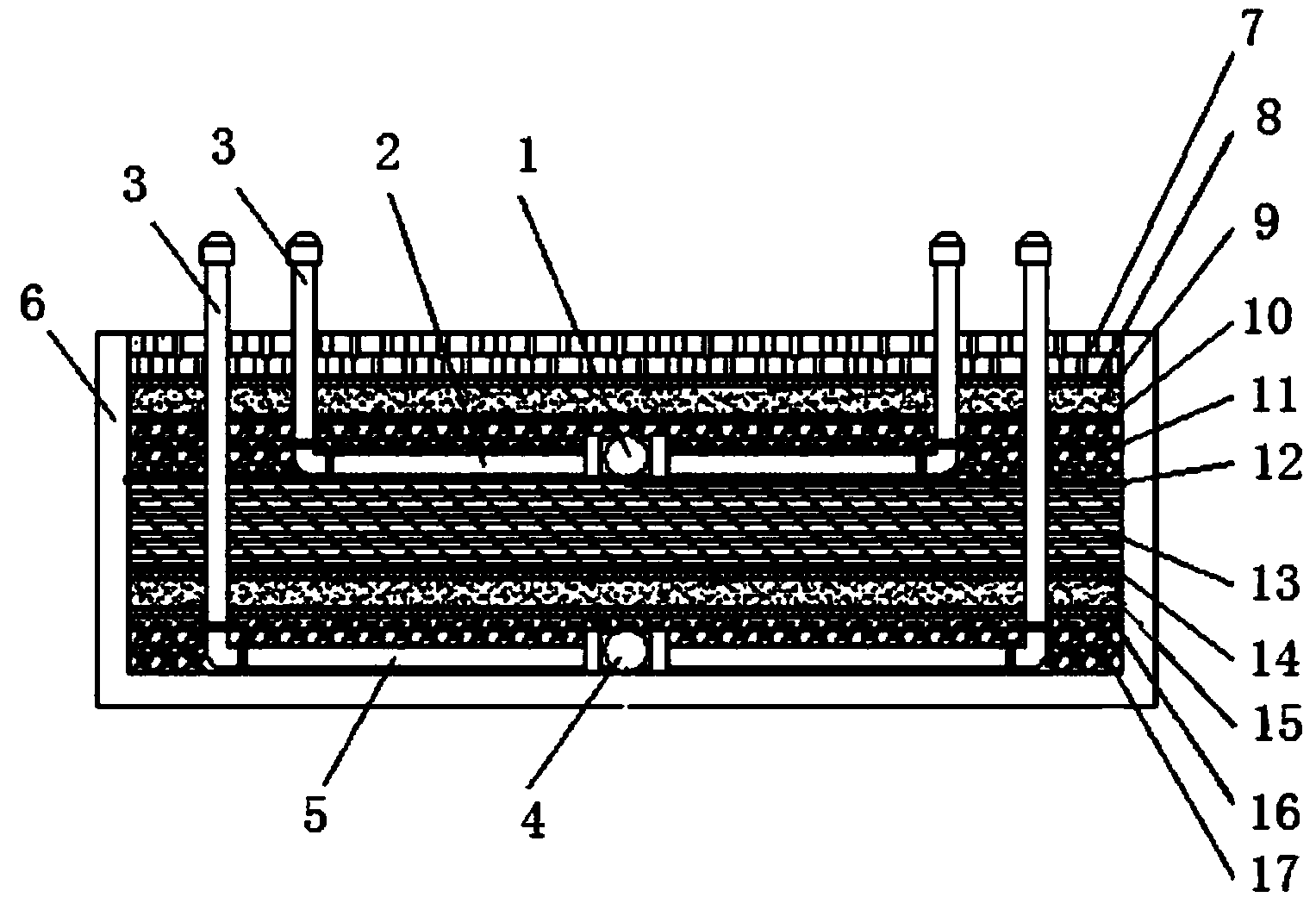

1.一种地下孔管渗滤水处理系统，其特征在于：包括布水水平干管(1)， 布水水平干管(1)规格为DN100，布水水平干管(1)顺着构筑池的长边 方向水平设置，置于构筑池中间，布水水平支管(2)垂直连通布水水平干 管(1)，布水水平支管(2)与布水水平干管(1)在同一个平面上，布水 水平支管(2)置于布水水平干管(1)的两侧，布水水平支管(2)的规格 为DN50，冲洗用水通过布水水平干管(1)流入布水水平支管(2)内，布 水水平支管(2)上开有若干小圆口，布水水平干管(1)下方对应位置设 有集水水平主管(4)，集水水平支管(5)垂直连通集水水平主管(4)，集 水水平主管(4)和集水水平支管(5)在一个平面上，集水水平支管(5) 置于集水水平主管(4)两侧，集水水平主管(4)的规格为ND100，集水 水平支管(5)的规格为DN50，集水水平支管(5)上方开有若干小孔，集 水水平支管(5)收集的过滤水汇入集水水平主管(4)内被排出构筑池， 布水水平支管(2)的两端开口和集水水平支管(5)的两端开口分别通过 直角弯头连接通气管(3)的一端开口，通气管(3)的另一端开口向上露 出地面，通气管(3)的规格为DN50，构筑池壁(6)为不透水材料制成， 构筑池最上层为种植土层(7)，种植土层(7)下方铺有第一滤网(8)，第 一滤网(8)下方为第一石英砂层(9)，第一石英砂层(9)下方铺有第二 滤网(10)，第二滤网(10)下方为第一建筑石子层(11)，第一建筑石子 层(11)下方为一层硬性材料承托层(12)，布水水平干管(1)和布水水 平支管(2)置于第一建筑石子层(11)内被硬性材料承托层(12)托住， 硬性材料承托层(12)下方为既有滤料层(13)，既有滤料(13)下方设有 一层第三滤网(14)，第三滤网(14)下方为第二石英砂层(15)，第二石 英砂层(15)下方铺有第四滤网(16)，第四滤网(16)下方为第二建筑石 子层(17)，第二建筑石子层(17)置于构筑池池底，集水水平干管(4) 和集水水平支管(5)置于第二建筑石子层(17)内贴在底部的构筑池壁(6) 上。
2.按照权利要求1所述一种地下孔管渗滤水处理系统，其特征在于：所 述布水水平支管(2)和集水水平支管(5)均设有若干根，均匀排列。
3.按照权利要求1所述一种地下孔管渗滤水处理系统，其特征在于：所 述布水水平支管(2)距离地面距离为0.2米，距离构筑池底部为0.5米。
4.按照权利要求1所述一种地下孔管渗滤水处理系统，其特征在于：所 述布水水平支管(2)上的小圆口之间相隔0.15米或0.2米，小圆口直径为0.01 米，小圆口开口斜向下。
5.按照权利要求1所述一种地下孔管渗滤水处理系统，其特征在于：所述 第一建筑石子层(11)和第二建筑石子层(17)厚度均为0.1米。
6.按照权利要求1所述一种地下孔管渗滤水处理系统，其特征在于：所述 第一滤网(8)、第二滤网(10)、第三滤网(14)和第四滤网(16)均为尼 龙滤网，规格为40-80目。
7.按照权利要求1所述一种地下孔管渗滤水处理系统，其特征在于：所述 第一石英砂层(9)和第二石英砂层(15)厚度均为0.1米。
说明书
一种地下孔管渗滤水处理系统
技术领域
本实用新型属于水处理技术领域，涉及一种地下孔管渗滤水处理系统。
背景技术
目前，公知的地下渗滤构造有两种形式，一种是传统的自然下渗，另 一种是由人工砌筑填埋各种滤料下渗。传统的自然下渗属于污水有组织排 放到低洼地带自然下渗到土壤，由于污水中含有大量有机污染物、致病微 生物、有毒有害物质，对地下水系统污染严重。另一种人工砌筑地下渗滤 系统，虽然有多种水流形式，但无一例外地填埋了各种滤料，在运行初期 虽然能够进行有效处理净化水质，但随着时间延续，污水中的各种有机污 染物、无机污染物会堵塞滤料，导致水系统中断，整个系统失效，如果让 其继续运行，需要将所有填料清出，重新布置，其运行管理费用大，出水 水质不高，不能长时间产生净水效果，一旦发生堵塞，即失去水处理作用， 并造成环境污染。
实用新型内容
本实用新型的目的在于提供一种地下孔管渗滤水处理系统，解决了目 前向地下渗滤的水处理系统效率低，处理能力差的问题。
本实用新型所采用的技术方案是包括布水水平干管，布水水平干管规格 为DN100，布水水平干管顺着构筑池的长边方向水平设置，置于构筑池中 间，布水水平支管垂直连通布水水平干管，布水水平支管与布水水平干管 在同一个平面上，布水水平支管置于布水水平干管的两侧，布水水平支管 的规格为DN50，冲洗用水通过布水水平干管流入布水水平支管内，布水水 平支管上开有若干小圆口，布水水平干管下方对应位置设有集水水平主管， 集水水平支管垂直连通集水水平主管，集水水平主管和集水水平支管在一 个平面上，集水水平支管置于集水水平主管两侧，集水水平主管的规格为 ND100，集水水平支管的规格为DN50，集水水平支管上方开有若干小孔， 集水水平支管收集的过滤水汇入集水水平主管内被排出构筑池，布水水平 支管的两端开口和集水水平支管的两端开口分别通过直角弯头连接通气管 的一端开口，通气管的另一端开口向上露出地面，通气管的规格为DN50， 构筑池壁为不透水材料制成，构筑池最上层为种植土层，种植土层下方铺 有第一滤网，第一滤网下方为第一石英砂层，第一石英砂层下方铺有第二 滤网，第二滤网下方为第一建筑石子层，第一建筑石子层下方为一层硬性 材料承托层，布水水平干管和布水水平支管置于第一建筑石子层内被硬性 材料承托层托住，硬性材料承托层下方为既有滤料层，既有滤料下方设有 一层第三滤网，第三滤网下方为第二石英砂层，第二石英砂层下方铺有第 四滤网，第四滤网下方为第二建筑石子层，第二建筑石子层置于构筑池池 底，集水水平干管和集水水平支管置于第二建筑石子层内贴在底部的构筑 池壁上。
进一步，所述布水水平支管和集水水平支管均设有若干根，均匀排列。
进一步，所述布水水平支管距离地面距离为0.2米，距离构筑池底部为 0.5米。
进一步，所述布水水平支管上的小圆口之间相隔0.15米或0.2米，小圆 口直径为0.01米，小圆口开口斜向下。
进一步，所述第一建筑石子层和第二建筑石子层厚度均为0.1米。
进一步，所述第一滤网、第二滤网、第三滤网和第四滤网均为尼龙滤 网，规格为40-80目。
进一步，所述第一石英砂层和第二石英砂层厚度均为0.1米。
本实用新型的有益效果是利用人造孔管及其附属设施进行布水、渗滤、 收水，实现水质净化目的，处理能力强。
