申请日2000.11.23
公开(公告)日2002.03.13
IPC分类号C02F1/66; G05B13/00
摘要
本实用新型涉及一种成套化废水处理自动控制装置,包括:一机架;由电控箱、检测仪和控制电路组成的控制部分;至少由一个反应器及其搅拌器组成的反应部分;由一个以上加药桶、加药管回路和加药泵组成的加药部分;其特点是:反应器设置有第一反应器和第二反应器,在各反应器内均设有一取样装置;加药桶分别设有第一加药桶、第二加药桶和第三加药桶;反应器和加药桶平行设置且位于同水平面;加药泵采用耐腐蚀磁力泵或计量泵进行加药。

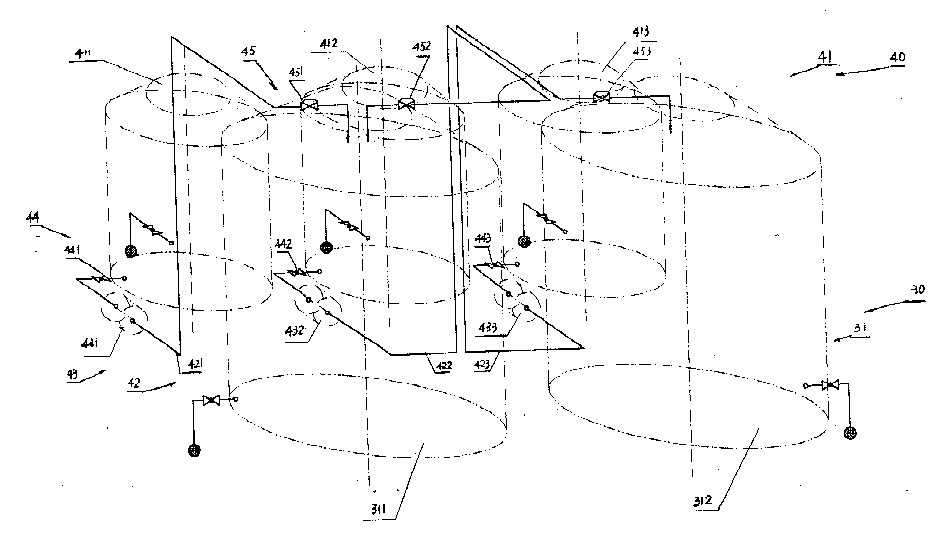

摘要附图
权利要求书
1.一种成套化废水处理自动控制装置，包括：
一机架(10)，
在装置内设有控制部分(20)，包括，设置在机架(10)上的电气控制箱(21) ，位于电气控制箱(21)内的酸碱氧化还原检测仪和控制电路(22);
设置在机架(10)内的反应部分(30)，包括，至少一个反应器(31)及其伸入 于反应器(31)内的搅拌器(32);
设置在机架(10)内的加药部分(40)，包括，一个以上加药桶(41)和连接在 加药桶(41)和反应器(31)之间的加药管回路(42)，以及设置在加药管回路(42) 上的加药泵(43);
其特征在于：
所述的反应器(31)设置有第一反应器(311)和第二反应器(312)，在所述的 反应器(311、312)内各设有一取样装置(33);
所述的加药桶(41)分别设有第一加药桶(411)、第二加药桶(412)和第三加 药桶(413);
所述的反应器(31)和加药桶(41)平行设置，并且位于同一水平面上;
所述的加药泵(43)采用耐腐蚀磁力泵(43)进行加药。
2.如权利要求1所述的成套化废水处理自动控制装置，其特征在于：所述 的设置在反应器(311、312)内的取样装置(33)是一三通管件(33)，它伸入于反 应器(311、312)内，其下通口(331)位于反应器(311、312)的下部，其上通口 (332)伸出反应器(311、312)上端，供测量用的供传感器(34)的电极(341)伸入 于三通管件(33)的下通部位，其侧通口(333)伸出反应器(311、312)上部外壁 ，且作为反应器(311、312)内的液体流出的出口。
3.如权利要求1所述的成套化废水处理自动控制装置，其特征在于：所述 的加药管回路(42)设置有三条，第一条加药管回路(421)从第一加药桶(411)连 接到第一反应器(311);第二条加药管回路(422)从第二加药桶(412)连接到第 一反应器(311);第三条加药管回路(423)从第三加药桶(413)连接到第二反应 器(312)。
4.如权利要求1所述的成套化废水处理自动控制装置，其特征在于：在所 述的三个加药桶(411、412、413)上设置的球阀(441、442、443)分别位于各自 的加药管回路(421、422、423)上，并且分别与各自的加药泵(431、432、433) 连接。
5.如权利要求1所述的成套化废水处理自动控制装置，其特征在于：在所 述的加药管回路(42)中及在各加药泵(431、432、433)和各反应器(311、312) 之间还设有隔膜阀(45)。
6.如权利要求1所述的成套化废水处理自动控制装置，其特征在于：所述 的加药泵(43)还可以采用计量泵(43)进行加药。
说明书
成套化废水处理自动控制装置
本实用新型涉及环境保护废水处理技术领域中废水处理控制装置，尤其涉 及一种能自动控制pH/ORP的成套化废水处理自动控制装置。
目前，对于负荷变化较大的含氢氧化物和含铬的重金属及酸碱废水的处理 ，通常有两种处理方法：
一种是，对于在废水处理中的pH调节和氧化还原反应的控制主要是以人工 测试、手动加药的方式来实现，这种方法看似简单，但是其不仅控制难度大， 而且耗费人力，并且所添加的药剂也因人为的因素而不够准确且浪费严重;
另一种是，有少量的自动控制技术在应用，即通过采用pH及ORP仪表自动 控制加药连续式或者间歇式的处理过程，该处理过程通常是以工程化的方式实 现，其设备结构复杂、安装运输困难，而且占地与投资大，使之控制困难且效 果较差。
本实用新型的目的在于提供一种改进的成套化废水处理自动控制装置，它 能应用pH/ORP酸碱氧化还原自动检测控制技术实现废水处理中的pH酸碱调节和 ORP氧化还原反应的自动监测和药剂投加的自动化，并使之结构紧凑、布局合 理，安装简化、操作方便。
本实用新型的目的是这样实现的：
一种成套化废水处理自动控制装置，包括：一机架;在装置内设有控制部 分，包括，设置在机架上的电气控制箱，位于电气控制箱内的酸碱氧化还原检 测仪和控制电路;设置在机架内的反应部分，包括，至少一个反应器及其伸入 于反应器内的搅拌器;设置在机架内的加药部分，包括，一个以上加药桶和连 接在加药桶和反应器之间的加药管回路，以及设置在加药管回路上的加药泵; 其特点是：
所述的反应器设置有第一反应器和第二反应器，在所述的反应器内各设有 一取样装置;所述的加药桶分别设有第一加药桶、第二加药桶和第三加药桶; 所述的反应器和加药桶平行设置，并且位于同一水平面上;所述的加药泵采用 耐腐蚀磁力泵进行加药。
在上述的成套化废水处理自动控制装置中，其中，所述的设置在反应器内 的取样装置是一三通管件，它伸入于反应器内，其下通口位于反应器的下部， 其上通口伸出反应器上端，供测量用的供传感器的电极伸入于三通管件的下通 部位，其侧通口伸出反应器上部外壁，且作为反应器内的液体流出的出口。
在上述的成套化废水处理自动控制装置中，其中，所述的加药管回路设置 有三条，第一条加药管回路从第一加药桶连接到第一反应器;第二条加药管回 路从第二加药桶连接到第一反应器;第三条加药管回路从第三加药桶连接到第 二反应器。
在上述的成套化废水处理自动控制装置中，其中，在所述的三个加药桶上 设置的球阀分别位于各自的加药管回路上，并且分别与各自的加药泵连接。
在上述的成套化废水处理自动控制装置中，其中，在所述的加药管回路中 及在各加药泵和各反应器之间还设有隔膜阀。
在上述的成套化废水处理自动控制装置中，其中，所述的加药泵还可以采 用计量泵进行加药。
本实用新型由于采用了上述的技术方案，使之与现有技术相比，具有以下 的优点和积极效果：
1.本实用新型由于电气控制箱设有二路搅拌机控制，一路提升泵控制， 三路加药泵控制，加药泵控制开关为手动、停止、自动三档拨动开关，使之既 可实现全自动操作，也可人工操作。
2.本实用新型由于采用pH仪和ORP仪控制整个废水处理过程，因此不仅可 以精确控制加药量，保证废水达标，而且可以防止手动操作时的盲目加药，避 免浪费，降低运转成本。
3.本实用新型由于采用了耐腐蚀磁力泵或计量泵进行加药，改变了现有 技术电磁阀加药方式需要的高位配药或者药泵输送至高位槽进行加药的缺点， 由此可使反应器和加药桶平行且同水平面设置，使得配药过程更加安全简便。
4.本实用新型由于改变传统钢结构或塑料焊接的反应器形式，选用一次 成型的PE塑料桶体作为反应器的主体，使反应器的耐腐蚀性、机械强度提高， 加工成本下降，并且，反应器中的取样装置简单，从而有效保证pH/ORP自控过 程的顺利进行。
5.本实用新型由于将整套设备分成数个单元，运输时可分开，便于装卸 ，安装时重新组合，因此极为简便。
6.本实用新型由于能在外型结构不变的情况下，通过调整仪表设定数据 和更换药品品种，从而能满足六价铬还原、氰化物氧化、金属离子沉淀等不同 种类废水的处理要求。
