申请日2014.06.06
公开(公告)日2014.09.03
IPC分类号G01N21/00
摘要
一种废水诊断系统，系统包括一终端装置与一云端资料处理中心。终端装置用以撷取一待测水样中微生物相的显微影像资料，并将显微影像资料转成一发送信息。云端资料处理中心对终端装置送出的发送信息进行微生物相的分析与比对运算，并依据分析与比对的结果回复一对应的生物处理信息给终端装置。藉此，废水观察者即可透过终端装置即时的取得诊断结果，并获取废水处理的相关生物处理信息。另外，本发明更揭露废水诊断装置、废水诊断的终端资料处理方法及废水诊断的远端资料处理方法。

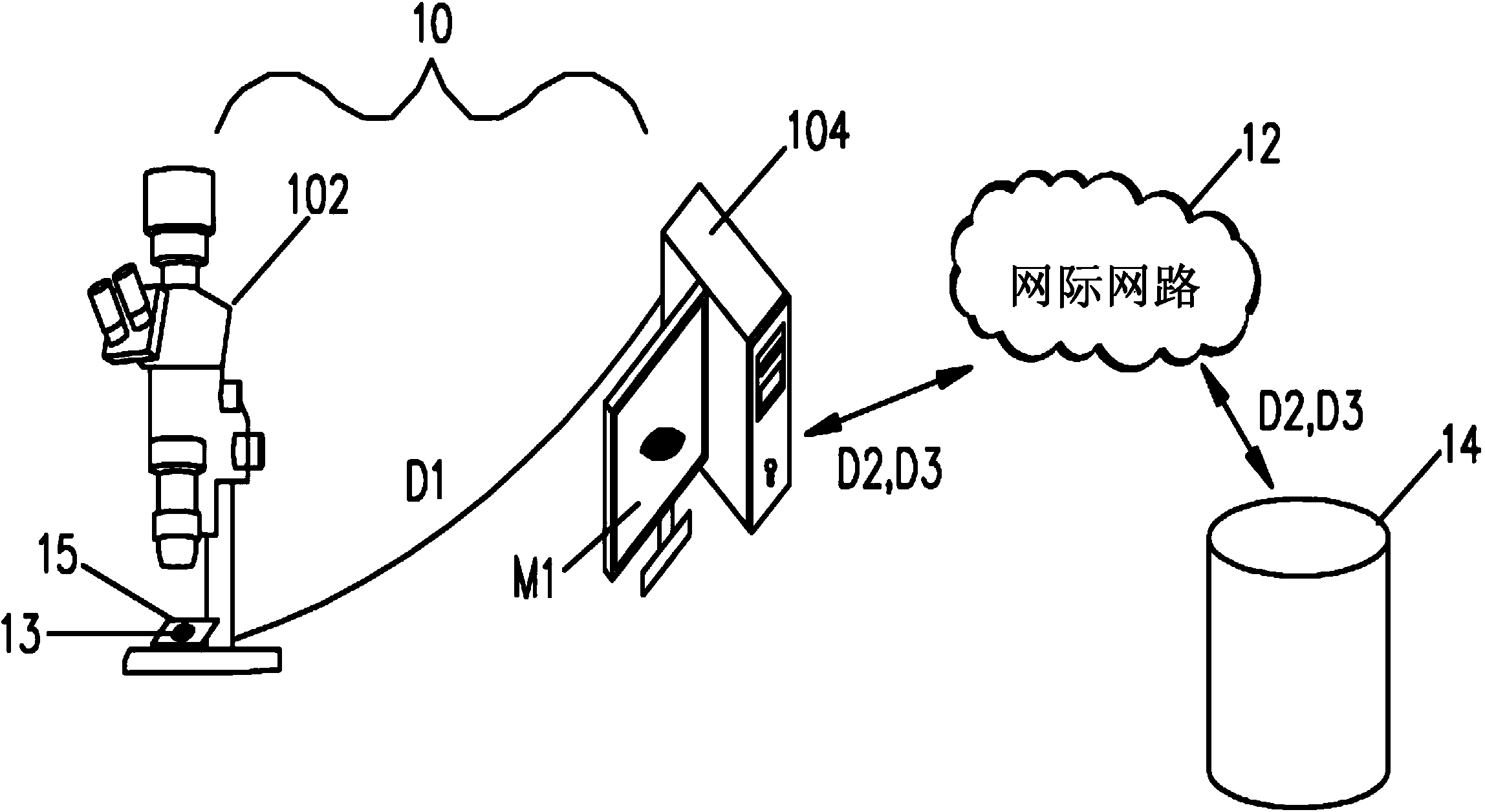

摘要附图
权利要求书
1.一种废水诊断系统，包括：
一终端装置，其撷取一待测水样中的微生物相的显微影像资料，并将该 显微影像资料转成一发送信息;及
一云端资料处理中心，其接收该发送信息，并对该发送信息进行微生物 相的分析与比对运算，以及依据分析与比对运算的结果回复一对应的生物处 理信息给该终端装置。
2.如权利要求1所述的废水诊断系统，其中该终端装置包括：
一影像撷取单元，其用以撷取该微生物相的显微影像资料;及
一终端运算单元，其连接于该影像撷取单元，并用以将该显微影像资料 压缩成该发送信息。
3.如权利要求2所述的废水诊断系统，其中该影像撷取单元包括：
一显微镜，其能够以预定的一观察倍率放大该待测水样中的微生物相; 及
一摄像器，其连接于该显微镜，并用以拍摄放大后的该微生物相的影像。
4.如权利要求3所述的废水诊断系统，其中该摄像器为一CCD摄像器 (Charge-coupled Device;CCD)或一CMOS摄像器(Complementary Metal-Oxide-Semiconductor;CMOS)。
5.如权利要求3所述的废水诊断系统，其中该影像撷取单元更包括一 将该微生物相的类比影像转成数位影像的类比数位转换器。
6.如权利要求2所述的废水诊断系统，其中该终端运算单元包括：
一处理模组，其连接于该影像撷取单元，并用以将该显微影像资料压缩 成该发送信息;及
一通讯模组，其连接于该处理模组，并用以将该发送信息传送到该云端 资料处理中心。
7.如权利要求6所述的废水诊断系统，其中该终端运算单元更包括：
一记忆模组，其连接于该处理模组，并用以提供资料储存。
8.如权利要求6所述的废水诊断系统，其中该终端运算单元更包括：
一显示模组，其连接于该处理模组，并用以提供该显微影像及/或该生物 处理信息的显示。
9.如权利要求6所述的废水诊断系统，其中该终端运算单元更包括：
一输入模组，其连接于该处理模组，并用以提供一条件设定值至该处理 模组。
10.如权利要求9所述的废水诊断系统，其中该条件设定值包括从：污 泥的30分钟沉降指数(SV30)、溶氧指数(DO)、酸碱指数(PH)、电导度(EC)、 总溶解性固体物(TDS)、盐度(Salt)、氧化还原店为(ORP)、水体色度、酸度、 碱度、硬度、浊度、金属离子浓度、磷含量、氮含量、硫含量、氯含量、污 泥颜色、污泥回流比(污泥量/废水量)及其组合所构成的群组中所选出的至少 一种。
11.如权利要求9所述的废水诊断系统，其中该处理模组整合该条件设 定值与该显微影像资料并压缩成该发送信息。
12.如权利要求2所述的废水诊断系统，其中该云端资料处理中心为透 过网际网路而与该终端运算单元相连接。
13.如权利要求2所述的废水诊断系统，其中该云端资料处理中心包括：
一资料库;及
一伺服主机，其连接于该资料库，并依据该发送信息比对搜寻该资料库 中预存的微生物相资料，以及依据比对搜寻的结果从该资料库中找出与该发 送信息相对应的生物处理信息。
14.如权利要求13所述的废水诊断系统，其中该资料库包括一预存有各 种微生物相资料的微生物相资料表与一预存有各种优势微生物相对应的生物 处理对策资料的生物处理信息表。
15.一种废水诊断的终端资料处理方法，其并包括通过一终端装置执行 以下的步骤：
撷取一待测水样中的微生物相的显微影像资料的微生物影像资料撷取步 骤;
转换该显微影像资料成一发送信息的发送信息形成步骤;
传送该发送信息至一云端资料处理中心;及
接收由该云端资料处理中心所产生的与该发送信息相对应的生物处理信 息。
16.如权利要求15所述的废水诊断的终端资料处理方法，其系更包括通 过该终端装置将该显微影像资料压缩成该发送信息的步骤。
17.如权利要求15所述的废水诊断的终端资料处理方法，其系更包括通 过该终端装置将该微生物相的类比影像转成数位影像的步骤。
18.如权利要求15所述的废水诊断的终端资料处理方法，其系更包括通 过该终端装置将一条件设定值与该显微影像资料加以整合并压缩成该发送信 息的步骤。
19.如权利要求15所述的废水诊断的终端资料处理方法，其系更包括通 过该终端装置显示该对应的生物处理信息的步骤。
20.一种废水诊断的远端资料处理方法，其系通过一云端资料处理中心 来执行以下的步骤：
接收从一终端装置接收的一发送信息;
对于该发送信息进行微生物相的分析与比对运算;及
依据分析与比对运算所得到的结果，将一与发送信息相对应的生物处理 信息传送给该终端装置。
21.如权利要求20所述的废水诊断的远端资料处理方法，其系更包括通 过该云端资料处理中心，来分析运算该发送信息所代表该微生物相的型态与 数量的步骤。
22.如权利要求21所述的废水诊断的远端资料处理方法，其系更包括通 过该云端资料处理中心，将该发送信息所代表该微生物相的型态与预存的微 生物相资料进行比对搜寻的步骤。
23.如权利要求22所述的废水诊断的远端资料处理方法，其系更包括该 云端资料处理中心，依据比对搜寻步骤得到的结果找出与该发送信息相对应 的生物处理信息的步骤。
24.一种废水诊断装置，包括：
一影像撷取单元，其撷取一待测水样中的微生物相的显微影像资料;
一记忆模组，储存有微生物相资料与生物处理信息;
一处理模组，其连接于该影像撷取单元与该记忆模组，并用以将该显微 影像资料压缩成一发送信息，并依据该发送信息比对搜寻该记忆模组中的微 生物相资料，以及依据比对搜寻的结果从该记忆模组中找出与该发送信息相 对应的生物处理信息;及
一显示模组，其连接于该处理模组，并用以提供该显微影像及/或该生物 处理信息的显示。
25.如权利要求24所述的废水诊断装置，其中该影像撷取单元包括：
一显微镜，其能够以预定的一观察倍率放大该待测水样中的微生物相; 及
一摄像器，其连接于该显微镜，并用以拍摄放大后的该微生物相的影像。
26.如权利要求25所述的废水诊断装置，其中该影像撷取单元更包括一 将该微生物相的类比影像转成数位影像的类比数位转换器。
27.如权利要求24所述的废水诊断装置，更包括：
一输入模组，其连接于该处理模组，并用以提供一条件设定值至该处理 模组。
28.如权利要求27所述的废水诊断装置，其中该处理模组整合该条件设 定值与该显微影像资料并压缩成该发送信息。
说明书
废水诊断系统、废水诊断装置与废水资料处理方法
技术领域
本发明有关于一种废水诊断系统、废水诊断装置与废水资料处理方法， 且特别是有关于一种使用云端的显微影像分析能力来判断微生物相的废水诊 断系统、装置与废水资料处理方法。
背景技术
废水生物处理系统基本上可分成厌氧处理与好氧处理两种，其中厌氧处 理常被用在高浓度废水，而好氧处理常见于业界所使用。另外，生物好氧处 理方面系分成多种处理程序，例如，活性污泥法、接触氧化法、氧化深渠法、 人工湿地、生态工法等，而其选用可以根据各程序的个别特性，按照所要适 用的例如河川、湖泊、水库、废水处理场、排水处理设施等的环境条件来考 量及决定。
又，水质问题的产生大部分是因微生物相的改变所引起。一般的废水改 善系统通常采用生物处理方法作为改善废水的手段，而生物处理方法主要是 促进废水中的微生物代谢功能，使得废水中的微生物相可以恢复到正常水质 的状态。如此，通过微生物相的观察系可以综合性地得知水质问题的本质与 相对应的改善条件。
现今业界通常使用显微镜来观察废水中的微生物相，再判断废水中微生 物相的种类、数量、型态…等，最后参考这些数据，以对废水进行相对应的 生物处理操作，进而达到水质改善并恢复的目的。
然而，废水中的微生物相种类繁多，观察工作者通常需要先对待测水样 进行显微拍摄，再以人工方式比对查找微生物相对照表，进而判断所拍摄到 的显微影像照片中优势微生物相的种类、型态及数量。最后，再以人工方式 比对查找微生物相与生物处理法之间的关系表，进而判断出相对应的生物处 理方法。
此种繁杂的废水处理方式，将导致废水处理系统发生异常时，业者无法 针对异常的情况即时对应改善，并即时恢复废水处理系统正常的运作。
发明内容
有鉴于此，本发明提供一种废水诊断系统，该系统系利用云端运算技术 以将终端所撷取到的微生物相的显微影像传送到云端资料处理中心。通过云 端运算处理，终端系即时呈现出云端运算的结果，包括微生物相的种类、型 态、数量以及对应的生物处理信息。
依据一实施例，本发明的废水诊断系统包括了终端装置与云端资料处理 中心。终端装置用来撷取一待测水样中的微生物相的显微影像资料，并将显 微影像资料转成发送信息发送到云端资料处理中心。云端资料处理中心对发 送信息进行微生物相的分析与比对运算，并依据分析与比对的结果回复对应 的生物处理信息给终端装置。
依据一实施例，本发明的废水诊断装置，包括：一影像撷取单元、一记 忆模组、一处理模组及一显示模组。影像撷取单元撷取一待测水样中的微生 物相的显微影像资料。记忆模组用以储存有微生物相资料与生物处理信息。 处理模组连接于影像撷取单元与记忆模组，并用以将显微影像资料压缩成一 发送信息，并依据发送信息比对搜寻记忆模组中的微生物相资料，以及依据 比对搜寻的结果从记忆模组中找出与发送信息相对应的生物处理信息。显示 模组连接于处理模组，并用以提供显微影像及/或生物处理信息的显示。
依据另一实施例，本发明的废水诊断的终端资料处理方法被一终端装置 所执行，其步骤包括有：终端装置撷取待测水样中的微生物相的显微影像资 料;随后，终端装置转换显微影像资料成发送信息;再来，终端装置传送发 送信息至云端资料处理中心;然后，终端装置从云端资料处理中心接收对应 的生物处理信息。
依据再一实施例，本发明的废水诊断的远端资料处理方法被一云端资料 处理中心所执行，其步骤包括有：云端资料处理中心从终端装置接收发送信 息;然后，云端资料处理中心对发送信息进行微生物相的分析与比对运算; 再来，云端资料处理中心依据分析与比对的结果，传送对应的生物处理信息 给终端装置。
综上所述，本发明实施例所记载关于废水诊断系统，系透过云端运算技 术对微生物相进行影像比对运算，以找出优势微生物相。再根据优势微生物 相搜寻出对应的生物处理策略，并将包括微生物相的种类、型态、数量以及 对应的生物处理信息送至终端呈现。
如此，当废水处理系统发生异常而导致废水产生时，本发明记载的废水 诊断系统系可以快速的提供业者相关异常的原因与相对应的改善方式，让业 者可以即时恢复废水处理系统正常的运作。
为使能更进一步了解本发明的特征及技术内容，请参阅以下有关本发明 的详细说明与附图，但是此等说明与所附图式仅系用来说明本发明，而非对 本发明的权利范围作任何的限制。
