申请日2014.07.15
公开(公告)日2014.12.03
IPC分类号C02F11/18; C02F11/14
摘要
本实用新型公开了一种城市含油污泥处理系统，包括污泥深度脱水装置和太阳能干化装置;污泥深度脱水装置包括依次连接的储泥池、稀释池、综合调理池和污泥压榨装置，储泥池和稀释池之间设有污泥输送装置，稀释池与加水装置相连，综合调理池连接有调理剂投加装置;所述太阳能干化装置包括依次连接的污泥储料仓、污泥翻抛布料机、太阳能温室增温除湿装置和干料收集装置;太阳能温室增温除湿装置包括温室主体，温室主体的内部布设有若干空气换热器，温室主体的底部设有承载待干化污泥的底面散热通风装置。本实用新型通过污泥深度脱水和太阳能干化处理配合使用，可以满足无害化、资源化的要求，减少了工程投资，降低了运行成本。
权利要求书
1.一种城市含油污泥处理系统，其特征在于，包括污泥深度脱水装置和太阳能干化装置;
所述污泥深度脱水装置包括依次连接的储泥池、稀释池、综合调理池和污泥压榨装置， 所述储泥池和稀释池之间设有污泥输送装置，所述稀释池与加水装置相连，污泥由污泥输送 装置输送至稀释池，同时加水稀释，通过泵将稀释后的污泥输送至综合调理池;所述综合调 理池连接有调理剂投加装置;经综合调理池调理后的污泥输送至污泥压榨装置，所述污泥压 榨装置包括压榨机，以及分别与压榨机相连的进料泵和清洗泵，污泥压榨装置的进料压力为 0.6-0.8MPa，压榨压力为1.3-1.5MPa;经污泥压榨装置处理的污泥输送至太阳能干化装置中 做进一步干化处理，压榨水经管道回送至加水装置中;
所述太阳能干化装置包括依次连接的污泥储料仓、污泥翻抛布料机、太阳能温室增温除 湿装置和干料收集装置;所述太阳能温室增温除湿装置包括温室主体，温室主体的顶部和南 侧覆盖件采用透光率为80%以上的聚碳酸酯PC阳光板，温室主体的北侧覆盖件采用保温材料， 温室主体的顶部采用蝶形方式交错开窗，温室主体的内部布设有若干空气换热器，温室主体 的底部设有承载待干化污泥的底面散热通风装置，所述底面散热通风装置包括与空气换热器 相连的钢制散热器和铺设于钢制散热器底部的由通风管路和通风电机组成的通风装置。
2.如权利要求1所述的一种城市含油污泥处理系统，其特征在于，所述调理剂投加装置 包括PAC投加装置和PAM投加装置，每个投加装置分别与综合调理池相连。
3.如权利要求1所述的一种城市含油污泥处理系统，其特征在于，所述综合调理池内安 装有搅拌器。
4.如权利要求1所述的一种城市含油污泥处理系统，其特征在于，所述污泥翻抛布料机 采用能调节翻泥速度变频电机，采用螺旋下料的方式控制污泥均匀下料。
5.如权利要求1所述的一种城市含油污泥处理系统，其特征在于，所述温室主体的北侧 覆盖件采用的保温材料为双面彩钢聚苯保温夹心板。
6.如权利要求1所述的一种城市含油污泥处理系统，其特征在于，所述干料收集装置内 设有通风装置，以及与通风装置联动的氨、硫化氢检测报警仪器。
7.如权利要求1至6任一项所述的城市含油污泥处理系统，其特征在于，所述太阳能温 室增温除湿装置与除臭装置相连。
8.如权利要求7所述的一种城市含油污泥处理系统，其特征在于，所述除臭装置为土壤 式生物除臭装置。
说明书
一种城市含油污泥处理系统
技术领域
本实用新型涉及一种城市含油污泥处理系统。
背景技术
城市污泥是污水处理厂污水处理的副产品，其成分及其复杂，通常是由有机残片、细菌 菌体、无机颗粒、胶体等组成的非均质体。其基本成分及含量主要取决于污水来源及处置工 艺。从外观上看，城市污泥呈黑色或黑褐色的流体状或泥饼状物质，具有含水量高、易腐败、 有恶臭、有毒有害等特点，如果不加处理，任意排放，则会引起严重的二次污染。
目前对污泥的处理方式主要有污泥填埋、污泥堆肥、污泥干化和污泥焚烧。但是由于国 内的污水处理厂脱水污泥的含水率一般在80%左右，其含水率高、强度小，无论采用单独填 埋或混合填埋，作业难度都比较大。污泥堆肥是将污泥作为肥料或者土壤改良材料，用于园 林、绿化、贫瘠地的改良等，被认为是一种积极、有效的污泥处置方式，采用堆肥投资和运 行费用较低，而且堆肥产品还可产生一定的经济效益，具有较大的优势，但由于污泥中的重 金属等污染物可能对土壤和作物产生污染，具有一定的风险性。污泥中含有大量的有机质， 所以污泥具有一定的热值，污泥焚烧就是利用焚烧炉在有氧条件下高温氧化污泥中的有机物， 使污泥完全矿化为灰烬的处理方式，污泥焚烧处理速度快，无需长期储存，可以回收热量， 但是存在工艺造价高、烟气处理困难等问题。污泥干化是利用人工或太阳能为热源，基于干 燥原理而实现去除湿污泥中水分的技术，传统的污泥干化工艺投资和运行成本都很高，一般 只作为污泥焚烧的预处理方法。
炼化企业在石油炼制和废水处理的过程中产生大量的含油污泥，这些含油污泥经机械脱 水后，属于稳定的多相体系，乳化充分，黏度较大，给后处理系统带来了很大的困难，目前， 含油污泥的处理常采用露天堆放或填埋的方式，但在含油污泥中，一般含有烃类化合物、苯 系物、酚类化合物等，并伴有恶臭，若直接排放，会污染土壤、水体和植被，同时也是对石 油资源的浪费。
发明内容
本实用新型的目的是提供一种城市含油污泥处理系统。通过污泥深度脱水和太阳能干化 处理配合使用，可以满足无害化、资源化的要求，增加深度脱水可以更好的体现减量化原则， 减小了太阳能干化车间的面积，且深度脱水后污泥量减少，可相应的减少辅助热源、附属设 施的建设，减少了工程投资，降低了运行成本。
为实现上述目的，本实用新型采用下述技术方案：

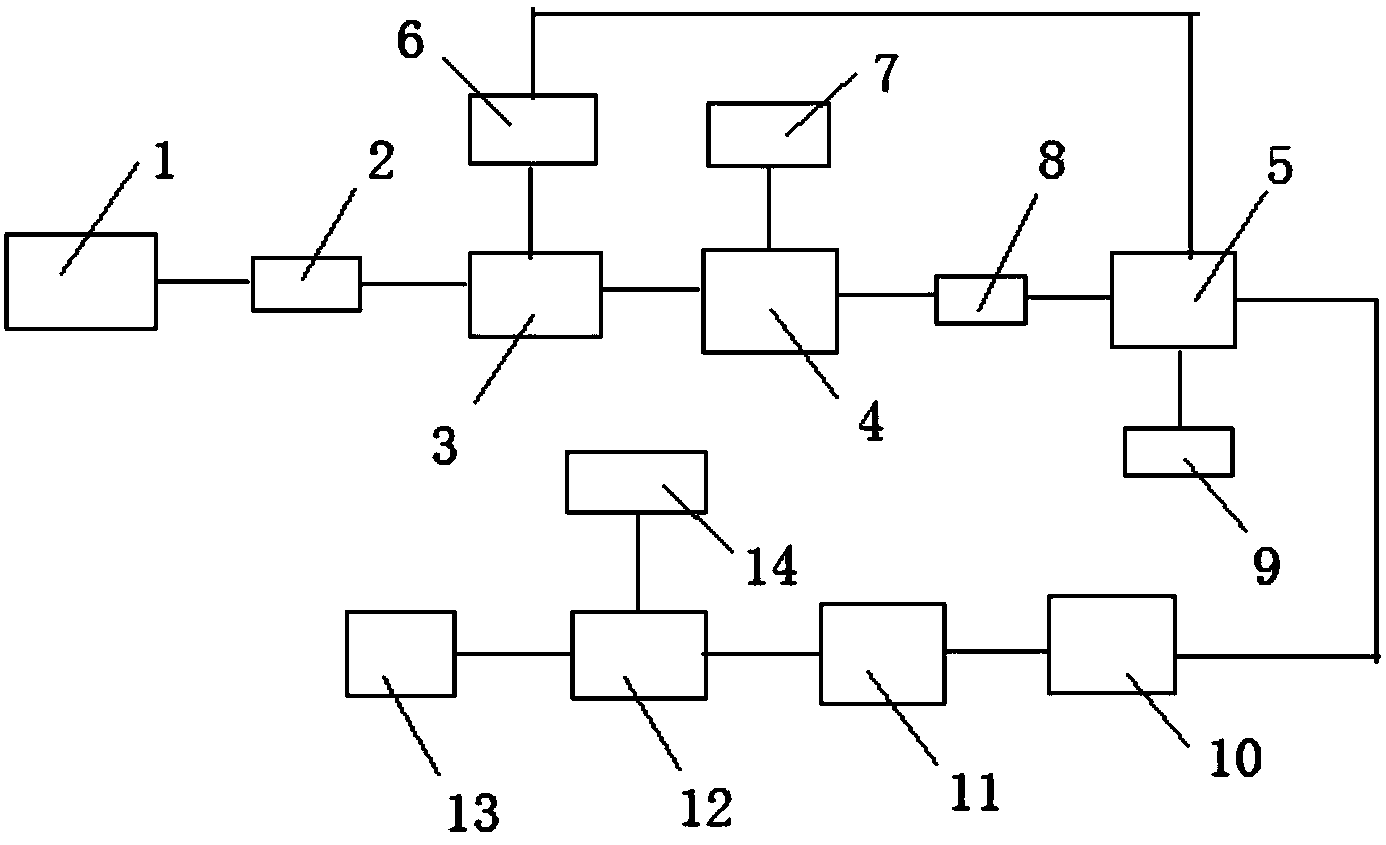

一种城市含油污泥处理系统，包括污泥深度脱水装置和太阳能干化装置，
所述污泥深度脱水装置包括依次连接的储泥池、稀释池、综合调理池和污泥压榨装置， 所述储泥池和稀释池之间设有污泥输送装置，所述稀释池与加水装置相连，污泥由污泥输送 装置输送至稀释池，同时加水稀释，通过泵将稀释后的污泥输送至综合调理池;所述综合调 理池连接有调理剂投加装置;经综合调理池调理后的污泥输送至污泥压榨装置，所述污泥压 榨装置包括压榨机，以及分别与压榨机相连的进料泵和清洗泵，污泥压榨装置的进料压力为 0.6-0.8MPa，压榨压力为1.3-1.5MPa;经污泥压榨装置处理的污泥输送至太阳能干化装置中 做进一步干化处理，压榨水经管道回送至加水装置中;
所述太阳能干化装置包括依次连接的污泥储料仓、污泥翻抛布料机、太阳能温室增温除 湿装置和干料收集装置;所述太阳能温室增温除湿装置包括温室主体，温室主体的顶部和南 侧覆盖件采用透光率为80%以上的聚碳酸酯PC阳光板，温室主体的北侧覆盖件采用保温材料， 温室主体的顶部采用蝶形方式交错开窗，温室主体的内部布设有若干空气换热器，温室主体 的底部设有承载待干化污泥的底面散热通风装置，所述底面散热通风装置包括与空气换热器 相连的钢制散热器和铺设于钢制散热器底部的由通风管路和通风电机组成的通风装置;
所述调理剂投加装置包括PAC投加装置和PAM投加装置，每个投加装置分别与综合调理 池相连;
所述综合调理池内安装有搅拌器;
所述污泥翻抛布料机采用能调节翻泥速度变频电机，采用螺旋下料的方式控制污泥均匀 下料;
所述温室主体的北侧覆盖件采用的保温材料为双面彩钢聚苯保温夹心板;
所述干料收集装置内设有通风装置，以及与通风装置联动的氨、硫化氢检测报警仪器;
所述太阳能温室增温除湿装置与除臭装置相连，所述除臭装置为土壤式生物除臭装置。
本实用新型的有益效果：
(1)本实用新型在进行污泥的深度脱水处理时，通过设置污泥输送装置和加水装置，采 用同步稀释的方式，无需储存稀释后的污泥，减少了污泥池的容积，降低了设备投资，而且 压榨水可循环利用进行稀释，节省了水资源。
(2)本实用新型采用空气换热与水源热泵相结合作为辅助热源对污泥进行干化，通过 对温室内高温高湿空气实现能量转换，换热过程空气中水蒸气冷凝放出大量热量，通过空气 换热器进行热回收，与水源热泵技术相结合可确保不受外界环境的影响。
(3)采用土壤除臭法运行费用低、使用寿命长、无需频繁更换设备、无二次污染，适用 于大气量的工程。
(4)经本实用新型处理的污泥的含水量降至40%，有效降低了污泥中的含水量，提高了 污泥的热值，干化后的污泥可制成新型建材、保温材料，陶粒、滤料等，实现资源化回收利 用。
