申请日2014.05.20
公开(公告)日2014.11.26
IPC分类号B01D46/00; C02F3/02; B01D53/04
摘要
本实用新型涉及废气处理制造技术领域，尤其涉及一种废水废气清理装置，包括密封箱体，所述密封箱体上连接有通风管道，所述通风管道的一端与废气排放装置连通，所述通风管道的另一端连接有若干个支管路，所述支管路与分管路连通，所述分管路上连接有集气管，所述集气管上连接有过滤海绵，所述过滤海绵下部设有陶瓷纤维蜂窝板，所述排气管路上设有引风机，所述废气排放装置主要由厌氧池、污水进入管道、搅拌电机以及鼓风机构成，所述鼓风机的排风管设置在所述厌氧池中。本实用新型结构简单，通过鼓风机为污水处理池中提供空气，保证好氧微生物的反应条件，提高污水处理率。经过反应后的废气通过陶瓷纤维蜂窝板，被陶瓷纤维蜂窝板吸附。
权利要求书

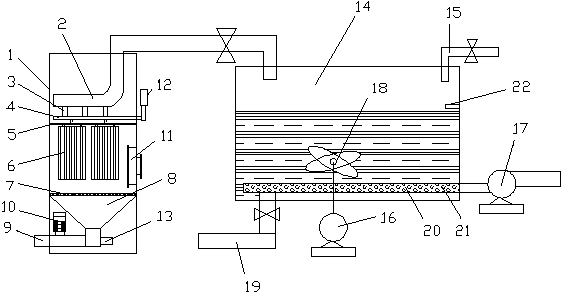

1.一种废水废气清理装置，其特征在于：包括密封箱体，所述密封箱体上连接有通风管道，所述通风管道的一端与废气排放装置连通，所述通风管道的另一端连接有若干个支管路，所述支管路与分管路连通，所述分管路上连接有集气管，所述集气管上连接有过滤海绵，所述过滤海绵下部设有陶瓷纤维蜂窝板，所述陶瓷纤维蜂窝板的厚度为8-10mm，其上带有蜂窝状交错设置的通孔，所述陶瓷纤维蜂窝板下部连接有锥形漏斗，所述锥形漏斗底部连接有排气管路，所述排气管路上设有引风机，所述废气排放装置主要由厌氧池、污水进入管道、搅拌电机以及鼓风机构成，所述污水进入管道设置在所述厌氧池的上部，所述搅拌电机上的叶轮设置在所述厌氧池的底部，所述鼓风机的排风管设置在所述厌氧池中，所述厌氧池的底部设有排水管。
2.根据权利要求1所述的废水废气清理装置，其特征在于：所述鼓风机的排风管上设有若干个排气孔，所述排风管盘绕在所述厌氧池的底部。
3.根据权利要求1所述的废水废气清理装置，其特征在于：所述厌氧池上设有液位传感器。
4.根据权利要求1所述的废水废气清理装置，其特征在于：所述密封箱体的一侧设有密封门。
5.根据权利要求1所述的废水废气清理装置，其特征在于：所述分管路的一端连通有压力表。
6.根据权利要求1所述的废水废气清理装置，其特征在于：所述过滤海绵安装在过滤网中，所述过滤网安装在所述分管路上。
7.根据权利要求1所述的废水废气清理装置，其特征在于：所述排气管路上设有排气阀门。
说明书
废水废气清理装置
技术领域
本实用新型涉及废气处理制造技术领域，尤其涉及一种废水废气清理装置。
背景技术
在化工、医药、印刷、涂布、包装等行业的生产中均会产生有机废气，特别是挥发性有机化合物VOCs，挥发性有机化合物(VOC)是指在常温下，沸点50℃—260℃的各种有机化合物。VOC按其化学结构，可以进一步分为：烷类、芳烃类、酯类、醛类和其他等。目前已鉴定出的有300多种。最常见的有苯、甲苯、二甲苯、苯乙烯、三氯乙烯、三氯甲烷、三氯乙烷、二异氰酸酯(TDI)、二异氰甲苯酯等。甲醛也是挥发性有机化合物，但甲醛易溶于水，与其他挥发性有机化合物有所不同，室内来源广泛，释放浓度也高。因此，常把甲醛与其他挥发性有机化合物分别阐述。除甲醛以外，绝大多数挥发性有机化合物一般都不溶于水而易溶于有机溶剂。在室内它们各自的浓度往往不是很高，但是若干个VOC共同存在于室内空气中时，其联合作用是不可忽视的。由于它们种类多，单个组分的浓度低，常用于TVOC表示室内中的挥发性有机化合物总量的。TVOC是衡量建筑物内装饰装修和家具等室内用品。对室内空气质量影响程度的一项重要指标。目前，需要使用有机废水废气清理装置对其进行吸附净化，以免对环境造成影响。目前的有机废水废气清理装置由进气阀 、吸附室 和排气阀 组成，吸附室内放置了多个吸附单元。其工作流程为 ：带压的有机废气经过进气阀进入吸附室，透过并列排放的吸附单元的床层进入吸附室内腔，然后通过吸附室上部的排气阀排放出来。在吸附过程中有机废气中的有机物被吸附、截留在吸附剂床层中，达到有机废气的净化处理。目前对于污水与好氧微生物处于封闭的环境中，好氧微生物不能有效的进行污水处理，使得污水处理效率低，处理效果不佳。
实用新型内容
本实用新型的目的在于克服上述技术的不足，而提供一种废水废气清理装置，能够对工业废气进行回收，防止工业废气排放到大气中。
本实用新型为实现上述目的，采用以下技术方案：
一种废水废气清理装置，其特征在于：包括密封箱体，所述密封箱体上连接有通风管道，所述通风管道的一端与废气排放装置连通，所述通风管道的另一端连接有若干个支管路，所述支管路与分管路连通，所述分管路上连接有集气管，所述集气管上连接有过滤海绵，所述过滤海绵下部设有陶瓷纤维蜂窝板，所述陶瓷纤维蜂窝板的厚度为8-10mm，其上带有蜂窝状交错设置的通孔，所述陶瓷纤维蜂窝板下部连接有锥形漏斗，所述锥形漏斗底部连接有排气管路，所述排气管路上设有引风机，所述废气排放装置主要由厌氧池、污水进入管道、搅拌电机以及鼓风机构成，所述污水进入管道设置在所述厌氧池的上部，所述搅拌电机上的叶轮设置在所述厌氧池的底部，所述鼓风机的排风管设置在所述厌氧池中，所述厌氧池的底部设有排水管。
所述鼓风机的排风管上设有若干个排气孔，所述排风管盘绕在所述厌氧池的底部。这样能够增加微生物与氧气的混合面积，加速废水的分解。
所述厌氧池上设有液位传感器，通过液位传感器能够控制厌氧池上的几个阀门开启。
所述密封箱体的一侧设有密封门。这样能够便于清理密封箱体内部的过滤海绵。
所述分管路的一端连通有压力表，通过压力表能够观察到密封箱体内部的负压值，进而控制该装置吸附效果。
所述过滤海绵安装在过滤网中，所述过滤网安装在所述分管路上。通过该过滤网能够将过滤海绵固定住，便于拆卸清洗。
所述排气管路上设有排气阀门，通过排气阀门来控制密封箱体中的气体流量。
本实用新型的有益效果是:本实用新型结构简单，通过鼓风机为污水处理池中提供空气，保证好氧微生物的反应条件，提高污水处理率。经过反应后的废气通过过滤海绵将颗粒较大的污染物吸附在过滤海绵上，剩余的废气再通过陶瓷纤维蜂窝板，被陶瓷纤维蜂窝板吸附，当大风量低浓度废气通过这种特殊的结构时，疏水型的介孔分子筛自身的独特的六方相结构，对于小分子VOCs有着良好的吸附效果，使小颗粒的VOCs完全吸附在沸石分子筛的孔道中，从而完成整个废气的净化。而特殊的蜂窝结构使得分子筛与大风量的VOCs有着充分的接触从而保证了整个吸附环节吸附效果可以高达95%以上，净化后的气体可以直截排放进入大气中。
