申请日2014.06.06
公开(公告)日2014.09.10
IPC分类号C02F1/44; C02F9/14
摘要
本发明公开了一种印钞废水的处理方法及分离回收系统，属于环保设备技术领域，包括：将待处理的印钞废水，加压至2～3MPa，然后进行粗过滤，去除大颗粒物质，得到滤液;将滤液进行膜过滤分离，分别得到过滤浓液和过滤清液;将过滤清液进行反渗透处理，去除废水中的盐分，得到反渗透浓液和反渗透清液;将反渗透清液的pH值调节至中性后，经生化处理达标后排放;将反渗透浓液和过滤浓液进行蒸发处理，分离得到浓液和水，将浓液进行去固化处理，将水输送至原始印钞废水中混合后继续处理。本发明方法操作简单可靠、分离效率高，实现了印钞废水的无害化及减量化排放;本发明系统结构简单、操作容易、维护方便、运行安全可靠，处理效果好。

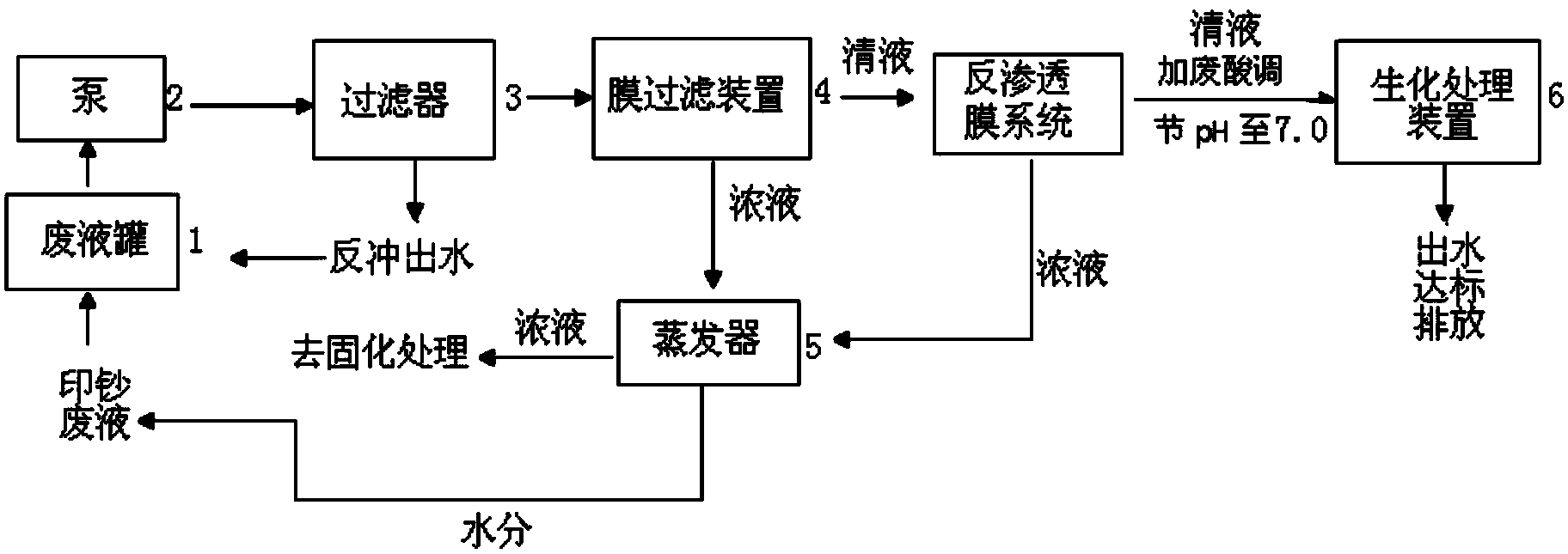

摘要附图
权利要求书
1.一种印钞废水的处理方法，其特征在于，包括以下步骤：
1)将待处理的印钞废水，加压至2～3MPa，然后进行粗过滤，去除大颗 粒物质，得到滤液;
其中，在进行粗过滤时，还包括对粗过滤设备进行反冲，将反冲出水输 送至原始印钞废水中混合后继续处理;
2)将滤液进行膜过滤分离，分别得到过滤浓液和过滤清液;
3)将过滤清液进行反渗透处理，去除废水中的盐分，得到反渗透浓液和 反渗透清液;
4)将反渗透清液输送至原始印钞废水中回用，或将反渗透清液经pH值 调节至中性后，经生化处理达标后排放;
将反渗透浓液和步骤2)得到的过滤浓液进行蒸发处理，分离得到浓液 和水，将浓液进行去固化处理，将得到的水输送至原始印钞废水中混合后继 续处理。
2.根据权利要求1所述的一种印钞废水的处理方法，其特征在于，步骤 2)所述的膜过滤分离包括两级膜过滤处理，具体包括：
一级膜过滤处理：将步骤1)得到的滤液进行一级膜过滤处理，分离得 到一级过滤浓液和一级过滤清液;
二级膜过滤处理：将一级过滤浓液收集后固化处理;将一级过滤清液进 行二级膜过滤处理，分离得到二级过滤浓液和二级过滤清液，将二级过滤浓 液进行蒸发处理，将二级过滤清液进行反渗透处理。
3.根据权利要求2所述的一种印钞废水的处理方法，其特征在于，所述 一级膜过滤处理采用振动防堵膜设备，过滤膜采用有机平板纳滤膜;二级膜 过滤处理采用超频振动防堵膜设备，过滤膜也采用有机平板纳滤膜。
4.根据权利要求1所述的一种印钞废水的处理方法，其特征在于，所述 粗过滤采用的过滤器的精度为100μm。
5.根据权利要求1所述的一种印钞废水的处理方法，其特征在于，所述 过滤器采用筛网过滤器、袋式过滤器或旋流管道过滤器。
6.根据权利要求1～5中任意一项所述的一种印钞废水的处理方法，其 特征在于，步骤3)所述的蒸发采用MVR蒸发器，生化处理采用MBR、MBBR 或A/O工艺装置。
7.一种印钞废水分离回收系统，其特征在于，包括废液罐(1)、过滤器 (3)和膜过滤装置(4)，废液罐(1)的出液口通过管路与过滤器(3)的进 液口相连，在废液罐(1)和过滤器(3)之间的管路上设置有水泵(2);过 滤器(3)的出液口通过管路与膜过滤装置(4)的进液口相连，过滤器(3) 上还设有与废液罐(1)相连通的反冲出水管道，膜过滤装置(4)的浓液出 口通过管路与蒸发器(5)相连，膜过滤装置(4)的清液出口通过管路与生 化处理装置(6)相连。
8.根据权利要求7所述的一种印钞废水分离回收系统，其特征在于，在 膜过滤装置(4)与生化处理装置(6)之间还设有反渗透膜系统(7)，膜过 滤装置(4)的清液出口通过管路与反渗透膜系统(7)的进液口相连，反渗 透膜系统(7)的清液出口通过管路与生化处理装置(6)的进液口相连;反 渗透膜系统(7)的浓液出口通过管路与蒸发器(5)相连通。
9.根据权利要求7或8所述的一种印钞废水分离回收系统，其特征在于， 所述膜过滤装置(4)包括一级振动膜过滤装置(4-1)和二级振动膜过滤装 置(4-2)，过滤器(3)的出液口通过管路与一级振动膜过滤装置(4-1)的 进液口相连，一级振动膜过滤装置(4-1)的过滤清液出口通过管路与二级振 动膜过滤装置(4-2)的进液口相连，二级振动膜过滤装置(4-2)的过滤清 液出口与反渗透膜系统(7)的进液口相连。
10.根据权利要求8所述的一种印钞废水分离回收系统，其特征在于， 所述过滤器(3)为筛网过滤器、袋式过滤器或旋流管道过滤器;膜过滤装置 (4)为振动膜过滤装置或超频振动防堵膜装置;所述蒸发器(5)为MVR 蒸发器，生化处理装置(6)为MBR、MBBR或A/O工艺装置。
说明书
一种印钞废水的处理方法及分离回收系统
技术领域
本发明属于环保设备技术领域，具体涉及一种印钞废水的处理方法及分 离回收系统。
背景技术
印钞凹印的擦版废水中含有水性油墨污染物。目前印钞行业的普遍做法 是利用超滤过滤设备对印钞凹印擦版废水进行处理，将超滤清液回用到生产 中，超滤浓液则经加药絮凝后进行固液分离，分离成固体物质和清液。固体 物质作为固废处置，清液则成为一种高浓度有机废水。
由于印钞属于印刷行业中的一部分，其染料组成可参考水性油墨成分， 水性油墨主要组成为：色料(颜料或染料)占12%～40%、连接料(树脂)占 20%～28%、溶解载体(水和少量醇)占33%～50%、助剂(消泡剂等)占3%～4%、 碱(胺或氨)占4%～6%，这些组成物质为废水中污染物的主要来源。印钞凹 印擦版废水中的大部分污染物质经超滤设备过滤进入超滤浓液，浓液加药絮 凝再经固液分离装置最终成为固体物质和清液，清液成为印钞行业的高浓度 有机废水。这种废水的COD高达几万或十几万，且极其难以被生物降解， 因此成为印钞行业难以解决的环保问题。
发明内容
本发明的目的在于提供一种印钞废水的处理方法及分离回收系统，该方 法操作简单可靠、分离效率高，能够有效实现印钞废水的减量化及无害化排 放;该系统结构简单、操作容易、维护方便、运行安全可靠，处理效果好。
本发明是通过以下技术方案来实现：
一种印钞废水的处理方法，包括以下步骤：
1)将待处理的印钞废水，加压至2～3MPa，然后进行粗过滤，去除大颗 粒物质，得到滤液;
其中，在进行粗过滤时，还包括对粗过滤设备进行反冲，将反冲出水输 送至原始印钞废水中混合后继续处理;
2)将滤液进行膜过滤分离，分别得到过滤浓液和过滤清液;
3)将过滤清液进行反渗透处理，去除废水中的盐分，得到反渗透浓液和 反渗透清液;
4)将反渗透清液输送至原始印钞废水中回用，或将反渗透清液经pH值 调节至中性后，经生化处理达标后排放;
将反渗透浓液和步骤2)得到的过滤浓液进行蒸发处理，分离得到浓液 和水，将浓液进行去固化处理，将得到的水输送至原始印钞废水中混合后继 续处理。
步骤2)所述的膜过滤分离包括两级膜过滤处理，具体包括：
一级膜过滤处理：将步骤1)得到的滤液进行一级膜过滤处理，分离得 到一级过滤浓液和一级过滤清液;
二级膜过滤处理：将一级过滤浓液收集后固化处理;将一级过滤清液进 行二级膜过滤处理，分离得到二级过滤浓液和二级过滤清液，将二级过滤浓 液进行蒸发处理，将二级过滤清液进行反渗透处理。
所述一级膜过滤处理采用振动防堵膜设备，过滤膜采用有机平板纳滤膜; 二级膜过滤处理采用超频振动防堵膜设备，过滤膜也采用有机平板纳滤膜。
所述粗过滤采用的过滤器的精度为100μm。
所述过滤器采用筛网过滤器、袋式过滤器或旋流管道过滤器。
步骤3)所述的蒸发采用MVR蒸发器，生化处理采用MBR、MBBR或 A/O工艺装置。
一种印钞废水分离回收系统，包括废液罐、过滤器和膜过滤装置，废液 罐的出液口通过管路与过滤器的进液口相连，在废液罐和过滤器之间的管路 上设置有水泵;过滤器的出液口通过管路与膜过滤装置的进液口相连，过滤 器上还设有与废液罐相连通的反冲出水管道，膜过滤装置的浓液出口通过管 路与蒸发器相连，膜过滤装置的清液出口通过管路与生化处理装置相连。
在膜过滤装置与生化处理装置之间还设有反渗透膜系统，膜过滤装置的 清液出口通过管路与反渗透膜系统的进液口相连，反渗透膜系统的清液出口 通过管路与生化处理装置的进液口相连;反渗透膜系统的浓液出口通过管路 与蒸发器相连通。
所述膜过滤装置包括一级振动膜过滤装置和二级振动膜过滤装置，过滤 器的出液口通过管路与一级振动膜过滤装置的进液口相连，一级振动膜过滤 装置的过滤清液出口通过管路与二级振动膜过滤装置的进液口相连，二级振 动膜过滤装置的过滤清液出口与反渗透膜系统的进液口相连。
所述过滤器为筛网过滤器、袋式过滤器或旋流管道过滤器;膜过滤装置 为振动膜过滤装置或超频振动防堵膜装置;所述蒸发器为MVR蒸发器，生 化处理装置为MBR、MBBR或A/O工艺装置。
与现有技术相比，本发明具有以下有益的技术效果：
本发明的印钞废水的处理方法，与现有技术相比：
1、处理方法简单，运行可靠，分离时间短，能耗低;
2、浓缩比大，膜过滤系统产水效率为80%—90%(浓缩比指的是膜过滤 之后浓液和清液的比例，浓缩比大，说明清液多，浓液少;一般超滤或反渗 透的实际浓缩比为70%);
3、对印钞废水COD的去除效率达到95%以上，出水COD从十几万降 低到60mg/L以下，可达标排放;
4、膜过滤系统可以去除废水中难以生物降解的大分子物质，增加废水可 生化性，降低生化系统污泥负荷，出水可完全达标排放;
5、过滤后的浓液产量少，只有原来的十分之一左右，浓液有机物及盐含 量高，蒸发或处置费用低;
6、能够实现自动化运行，可以实现无人值守，运行稳定，易于推广应用;
7、处理对象可以直接是印钞废水，也可以是印钞废水经超滤后的浓缩液。
因此，本发明的印钞废水的处理方法与其他工艺相比，工艺流程短，能 耗低，水的回收率高，运行可靠，最大限度的实现了印钞废水的无害化及减 量化排放，为企业节省了大量因处置废水而产生的成本，并间接减少了环境 污染物质的排放量，有利于环境保护。
进一步地，本发明的处理对象可以直接是印钞废液。
本发明的印钞废液的分离回收系统，包括通过管路依次相连的废液罐、 过滤器及膜过滤装置，印钞废液经水泵加压输送至进入过滤器中进行粗过滤， 能够除去小颗粒杂质，以免对膜过滤装置中的过滤膜造成机械损伤，粗过滤 后的滤液通过连接管道进入膜过滤装置，分离出印钞废液中的水。该系统分 离时间短，分离效率高，系统占地面积小，操作简单，运行可靠，维护方便。
进一步地，本发明的印钞废水分离回收系统在膜过滤装置和生化处理装 置之间还设有反渗透膜系统，经过膜过滤装置后的废水经该反渗透膜系统进 一步去除废水中的盐分，反渗透后的浓液则进行蒸发处理。
