申请日2014.07.15
公开(公告)日2014.11.26
IPC分类号G01M3/26
摘要
本实用新型发明系一种新型密性试验工具钢制盖板为主要构件，盖板中部有进气管和压力表管各一只。盖板上的紧固装置(螺栓及螺母)和盖板下的橡胶垫来保证盖板和污水井顶板之间的气密性;利用盖板下的密封管和其上方的橡胶垫来实现盖板上螺栓孔的气密性;这样就保证了加装盖板后的诸如污水井、集油井等类似处所自身构成了一个封闭的气密处所，因此可以在盖板上的进气管和压力表管之上分别接入进气软管和压力表来进行密性试验。本实用新型能够使上述提到的诸如污水井、集油井等类似处所在分段在其建造时候完成密性试验，达到密性试验前置的目的，进而不影响涂装作业，以满足船舶及海洋工程的有关PSPC的新要求。
权利要求书

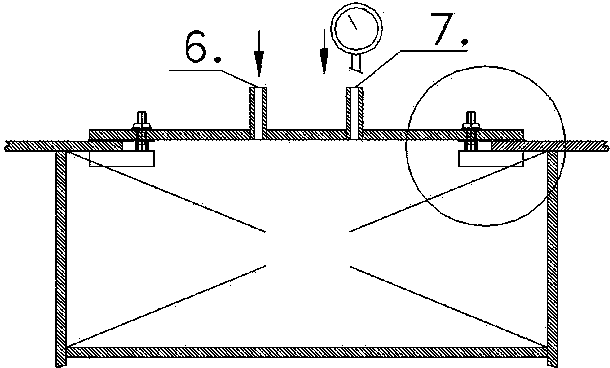

1.新型污水井及类似处所的密性试验盖，其特征在于：结构上包含钢制盖板、橡胶垫、钢制紧固装置、方钢块、钢制密封管组成;密封管与方钢块采用焊接连接，方钢块与盖板之间采用紧固装置(螺栓及螺母)连接;钢制盖板为主要构件，盖板中部有进气管和压力表管各一只;盖板上的紧固装置(螺栓及螺母)和盖板下的橡胶垫来保证盖板和污水井顶板之间的气密性;利用盖板下的密封管和其上方的橡胶垫来实现盖板上螺栓孔的气密性;这样就保证了加装盖板后的诸如污水井、集油井等类似处所自身构成了一个封闭的气密处所，因此可以在盖板上的进气管和压力表管之上分别接入进气软管和压力表来进行密性试验。
说明书
新型污水井及类似处所的密性试验盖
技术领域
本实用新型发明新型属于船舶及海洋工程施工工艺领域，是船舶及海洋工程建造生产过程中的用于密性试验的一种工具。
背景技术
未利用本实用新型发明前，船舶及海洋工程局部的一些位置，诸如污水井、集油井等类似处所的密性试验时需要在合拢完工后、舱室完整性报验结束后，连同相关液舱一起进行;而相关位置处的涂装作业需要等待上述建造生产中密性试验完成后才能进行，涂装作业的进度受到影响，也加大了涂装作业的施工难度。
未利用本实用新型发明后，能够使得上述提到的诸如污水井、集油井等类似处所在分段建造时候完成密性试验，不影响涂装作业，满足船舶及海洋工程的有关PSPC的新要求。
发明内容
本发明新型解决的技术问题是：设计一种新型密性试验工具，以期使得诸如污水井、集油井等类似处所在分段建造时候完成密性试验。
本实用新型发明的有益效果是：能够使上述提到的诸如污水井、集油井等类似处所在分段在其建造时候完成密性试验，达到密性试验前置的目的，进而不影响涂装作业，以满足船舶及海洋工程的有关PSPC的新要求;避免由于密性试验在合拢后进行而被迫对污水井结构于密性试验后补涂;本发明安装使用方便、可靠性高。此外，本发明可以实现标准化、系列化，通用性好。
