申请日2014.06.06
公开(公告)日2014.09.10
IPC分类号C02F11/12
摘要
本发明公开了一种用于用于压滤污泥的隔膜滤板、隔膜压滤装置和压滤机，包括滤布、进泥通道和排水通道，滤布和排水通道安装在所述的隔膜滤板的两侧，进泥通道置于隔膜滤板的中心;隔膜滤板的两面设有向内的凹陷区;阴极导电滤网衬在所述的滤布背面且与阴极铜排连接;阴极导电滤网的网格和隔膜滤板的凹陷区内相适应。隔膜压滤单元由两个并列的上述的隔膜滤板组成并构成一个相对密封的贮泥腔体;贮泥腔体由与阳极铜排相连接阳极板隔成两个独立的空间。隔膜压滤装置由若干个上述的隔膜压滤单元并列组成。该污泥脱水装置结构简单、运行可靠，能够实现污泥含水率降低，比隔膜压滤机提高2-3倍脱水效率。

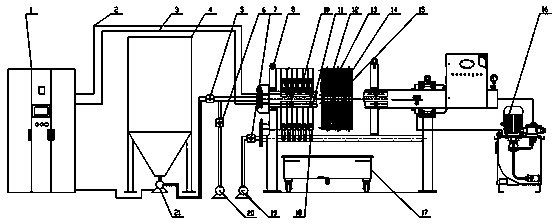

摘要附图
权利要求书
1.一种用于电渗透污泥的隔膜滤板，包括滤布(15)、进泥通道(22)和排水通道(26)，
所述的滤布(15)和排水通道(26)安装在所述的隔膜滤板的两侧，
所述的进泥通道(22)置于所述的隔膜滤板(13)的中心;
所述的隔膜滤板(13)的两面设有向内的凹陷区;
其特征在于，阴极导电滤网(9)衬在所述的滤布(15)背面且与阴极铜排连接;
所述的阴极导电滤网(9)的网格和所述的隔膜滤板(13)的凹陷区内相适应。
2.如权利要求1所述的隔膜滤板，其特征在于，所述隔膜滤板两侧的所述滤布(15)背面分别是一个与阴极铜排连接的阴极导电滤网(9)和与阳极铜排(10)相连接阳极板。
3.一种用于电渗透污泥的隔膜压滤单元，其特征在于，
所述的单元由两个并列的如权利要求1所述的隔膜滤板组成并构成一个相对密封的贮泥腔体;
所述的贮泥腔体由与阳极铜排(10)相连接阳极板(14)隔成两个独立的空间。
4. 一种用于电渗透污泥的隔膜压滤单元，其特征在于，
所述的单元由两个并列的如权利要求2所的隔膜滤板并构成一个相对密封的贮泥腔体，所述的贮泥腔体具有一个所述阴极导电滤网(9)和所述的阳极板。
5.一种电渗透隔膜压滤装置，其特征在于，
所述的隔膜压滤装置由若干个如权利要求3或4所述的隔膜压滤单元并列组成。
6.一种包括如权利要求5所述的电渗透隔膜压滤装置的压滤机。
说明书
一种用于电渗透污泥隔膜滤板、隔膜压滤装置和压滤机
技术领域
本发明涉及污泥处置设备部件领域，具体涉及电渗透污泥高压隔膜压滤装置。
背景技术
生活污泥中含有大量水分、有机、无机污染物，未经处理会造成新污染。特别是在城市化水平较高地区污泥处置问题已经十分突出。而现有污泥处理技术中，污泥干化技术是目前最刻不容缓需要解决问题。
《生活垃圾填埋场污染控制标准》GB/T23480-2009明确规定生活污水处理厂污泥经处理后含水率小于60%，方可以进入生活垃圾填埋场填埋处置。
目前污泥处置企业为满足污泥后续处理处置技术(如卫生填埋、焚烧、堆肥)要求，纷纷选用高压隔膜箱式压滤机处置工艺。高压隔膜箱式压滤机能够把污泥含水率从80-90%降低到填埋标准60%含水率以下，但是必须加入大量生石灰、铁盐，添加物占到污泥干基20%以上。因此并未达到污泥减量目的，污泥热值也进一步降低。
为满足污泥深度脱水、干化乃至最终处置要求，达到污泥减量化、无害化、资源化目标。本发明开发出电渗透污泥高压隔膜压滤机。电渗透污泥高压隔膜压滤机采用电渗透脱水结合高压隔膜箱式压滤机技术，将脱水效率提高2-3倍，污泥脱水后含水率可以从80%降至50%以下。由于未添加药剂，深度脱水泥饼有机质几乎没有损失，热值较高，尤其适合焚烧。
发明内容
本发明提供一种结构简单、脱水率高的电渗透污泥高压隔膜压滤机。
本发明的技术方案为：一种用于电渗透污泥的隔膜滤板，包括滤布、进泥通道和排水通道，
滤布和排水通道安装在所述的隔膜滤板的两侧，
进泥通道置于所述的隔膜滤板的中心;
隔膜滤板的两面设有向内的凹陷区;
阴极导电滤网衬在所述的滤布背面且与阴极铜排连接;
阴极导电滤网的网格和隔膜滤板的凹陷区内相适应。
其中滤布背面也可以分别是一个与阴极铜排连接的阴极导电滤网和与阳极铜排相连接阳极板。
一种用于电渗透污泥的隔膜压滤单元，隔膜压滤单元由两个并列的上述的隔膜滤板组成并构成一个相对密封的贮泥腔体;贮泥腔体由与阳极铜排相连接阳极板隔成两个独立的空间。
也可以是隔膜压滤单元由两个并列的的滤布背面也可以分别是一个与阴极铜排连接的阴极导电滤网和与阳极铜排相连接阳极板的隔膜滤板组成并构成一个相对密封的贮泥腔体;
一种电渗透隔膜压滤装置，隔膜压滤装置由若干个上述的隔膜压滤单元并列组成。
一种上述的电渗透隔膜压滤装置的压滤机。
该污泥电渗透脱水装置结构简单、运行可靠，能够实现污泥含水率降低到50%以下，比隔膜压滤机提高2-3倍脱水效率。
