申请日2014.03.27
公开(公告)日2014.09.10
IPC分类号E03F7/10; E03F7/00
摘要

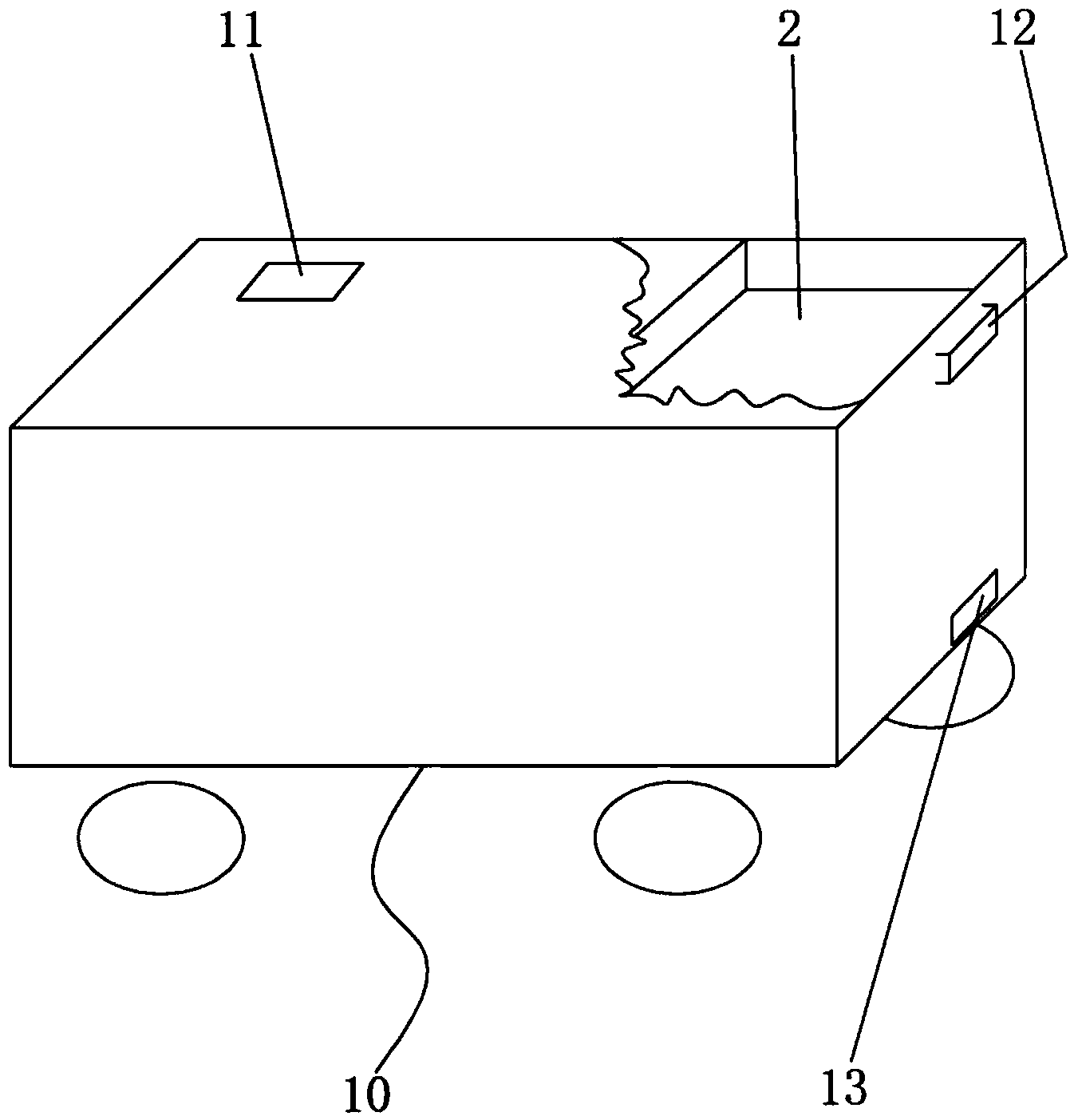

本实用新型公开了一种城市地下污水管道清理设备，包括泥水分离箱及移动式动力装置，泥水分离箱顶端开有污水进口，右侧上方开有污水出口，右侧下方开有污泥出口，泥水分离箱内设有泥水分离板;移动式动力装置包括一带有车轮的机架，机架内设有动力源装置、显示器、电动机、减速机，泥水分离板呈L型，设置于泥水分离箱右上部，泥水分离板宽度与泥水分离箱宽度相等。本实用新型结构合理，使用简单，工作稳定，有效减少劳动强度，提高工作效率。
权利要求书
1.一种城市地下污水管道清理设备，包括泥水分离箱及移动式动力装置， 其特征在于：所述泥水分离箱顶端开有污水进口，右侧上方开有污水出口，右 侧下方开有污泥出口，泥水分离箱内设有泥水分离板;移动式动力装置包括一 带有车轮的机架，机架内设有动力源装置、显示器、电动机、减速机。
2.根据权利要求1所述的，其特征在于：所述泥水分离板呈L型，设置于 泥水分离箱右上部，泥水分离板宽度与泥水分离箱宽度相等。
3.根据权利要求1所述的，其特征在于：所述泥水分离板材质为海绵及布 料。
4.根据权利要求1所述的，其特征在于：所述泥水分离箱底部为斜坡形设 计。
说明书
城市地下污水管道清理设备
技术领域
本实用新型涉及下水道清洗领域，尤其涉及一种城市地下污水管道清理设备。
背景技术
中国专利申请号：200710054165.7，公开了一种污水管道清理装置,主要应用在城市污水管道清理工作中,该发明的技术方案为:包括主机、附机、链条、链轮、在地面支持所述链条的地面支撑架、在管道检查井及管道口支持所述链条的地下支撑架和支持所述地下支撑架的附机,所述主机包括变速箱、传动机构、支持所述变速箱和所述传动机构及所述地下支撑架的主机底座,所述变速箱的输出轴通过所述传动机构和驱动所述链条的驱动轴连接,所述链条上设置挖掘并装载管道杂物的泥斗。
中国专利申请号：201020581877.1，公开了一种污水阴井清理机,属于环保设备技术领域。阴井清理机的进料口位于污泥车箱体的顶部。配电开关安装在侧面,提升架固定在污泥车箱体的一侧,支撑架置于底部的前侧。主电机的输出轴与减速机的输入轴连接,减速机的输出轴与联轴节、主动齿轮和制动装置同轴安装,联轴节、主动齿轮和制动装置由轴承座支撑。连接齿轮和提升齿轮同轴安装在提升架上,主动齿轮通过传动链条驱动连接齿轮,提升齿轮由连接齿轮驱动。提 升链条环绕在提升架上,提升链条由提升齿轮驱动,污泥斗挂在提升链条上。
上述发明创造结构较为复杂，污泥清理效果存在一定的缺陷。
实用新型内容
本实用新型的目的在于，克服现有技术的上述缺陷，提供一种结构合理，使用简单，工作稳定的城市地下污水管道清理设备。
为实现上述目的，本实用新型提供的技术方案如下：一种城市地下污水管道清理设备，包括泥水分离箱及移动式动力装置，泥水分离箱顶端开有污水进口，右侧上方开有污水出口，右侧下方开有污泥出口，泥水分离箱内设有泥水分离板;移动式动力装置包括一带有车轮的机架，机架内设有动力源装置、显示器、电动机、减速机。
泥水分离板呈L型，设置于泥水分离箱右上部，泥水分离板宽度与泥水分离箱宽度相等。
泥水分离板材质为海绵及布料。
泥水分离箱底部为斜坡形设计。
本实用新型的有益之处是：结构合理，使用简单，工作稳定，有效减少劳动强度，提高工作效率。
