申请日2014.03.27
公开(公告)日2015.10.14
IPC分类号C02F1/00; C02F1/44; B66C1/28; B01D65/00
摘要
本发明提供一种吊起装置，不需要进行使水处理装置和吊具之间卡合或脱离的繁琐的手动操作。与作为吊起对象的水处理装置(3)之间能够进行卡合及脱离的该吊起装置(4)包括：框架(42);卡合部(44)，其上部自由转动地支撑固定在所述框架(42)上而垂直地设置，能够与设置在所述水处理装置(3)上的被卡合部(32)卡合，所述卡合部(44)构成为能够设定在第一操作状态，所述第一操作状态是将吊起装置(4)从上方接近所述水处理装置(3)时，所述卡合部通过与所述被卡合部(32)接触来转动，进一步接近时，通过向恢复到所述垂直地设置的状态的方向转动而能够与所述被卡合部(32)卡合而处于卡合状态。
权利要求书
1.一种吊起装置，其与作为吊起对象的水处理装置之间能够进行卡合及 脱离，其特征在于，包括：
框架，
卡合部，其上部自由转动地支撑固定在所述框架上而垂直地设置，能够 与设置在所述水处理装置上的被卡合部卡合;
所述卡合部构成为能够设定在第一操作状态，所述第一操作状态是将吊 起装置从上方接近所述水处理装置时，所述卡合部通过与所述被卡合部接触 来转动，进一步接近时，通过向恢复到所述垂直地设置的状态的方向转动而 能够与所述被卡合部卡合而处于卡合状态。
2.根据权利要求1所述的吊起装置，其特征在于，
所述卡合部构成为除了所述第一操作状态外，还能够设定在第二操作状 态，所述第二操作状态是从所述水处理装置被吊起装置吊起的状态，将所述 水处理装置设置在规定位置，进一步使吊起装置接近所述水处理装置时，所 述卡合部因自重或作用力而从所述被卡合部脱离的状态。
3.根据权利要求2所述的吊起装置，其特征在于，
通过变更所述卡合部在所述框架上的支撑固定位置或者对所述卡合部 的施力机构的装卸，来切换所述第一操作状态和所述第二操作状态。
4.一种吊起套件，其特征在于，
包括权利要求1至3中任一项所述的吊起装置和作为所述吊起对象的水 处理装置。
5.一种水处理设备，其特征在于，包括：
权利要求1至3中任一项所述的吊起装置、作为所述吊起对象的水处理 装置和使所述水处理装置浸没在被处理液中的槽体。
6.根据权利要求5所述的水处理设备，其特征在于，
所述水处理装置为膜分离装置。
说明书
吊起装置、吊起套件及水处理设备
技术领域
本发明涉及吊起装置、吊起套件及水处理设备，其中吊起装置与作为吊 起对象的水处理装置之间能够进行卡合及脱离。
背景技术
通常情况下，配置在处理槽的水处理装置在其上部设置有吊环螺栓，将 设置在吊起装置的挂钩对所述吊环螺栓进行卡合操作之后，使吊起装置进行 升降操作，之后要求进行使挂钩从吊环螺栓脱离的操作。
专利文献1公开了一种吊起装置，包括：主体部，其具有用于在处理槽 内使吊起装置定位的成为基准的基准部，能够与水处理装置一同升降;连接 部，其相对水处理装置的吊部能够进行装卸;定位部，使主体部定位于基准 部，使连接部对应于水处理装置的吊部。
所述吊起装置的目的在于，从水槽外能够准确地操作因浸没于液体中而 处于不能目视的状态的水处理装置。
现有技术文献
专利文献
专利文献1：JP特开2011-255305号公报
发明内容
发明所要解决的课题
然而，即便是上述吊起装置，在连接部到达水处理装置的吊部的规定位 置后，需要操作手动操作件来使吊部和连接部卡合的操作，因此期待使吊部 和连接部自动地卡合或脱离的吊起装置。
鉴于上述问题，本发明的目的在于，提供一种不需要进行使水处理装置 和吊具之间卡合或脱离的繁琐的手动操作的吊起装置、吊起套件及水处理设 备。
解决上述课题的方案
为了达到上述目的，本发明的吊起装置的第一结构特征在于，其与作为 吊起对象的水处理装置之间能够进行卡合及脱离，包括：框架;卡合部，其 上部自由转动地支撑固定在所述框架上而垂直地设置，能够与设置在所述水 处理装置上的被卡合部卡合;所述卡合部构成为能够设定在第一操作状态， 所述第一操作状态是将吊起装置从上方接近所述水处理装置时，所述卡合部 通过与所述被卡合部接触来转动，进一步接近时，通过向恢复到所述垂直地 设置的状态的方向转动而能够与所述被卡合部卡合而处于卡合状态。

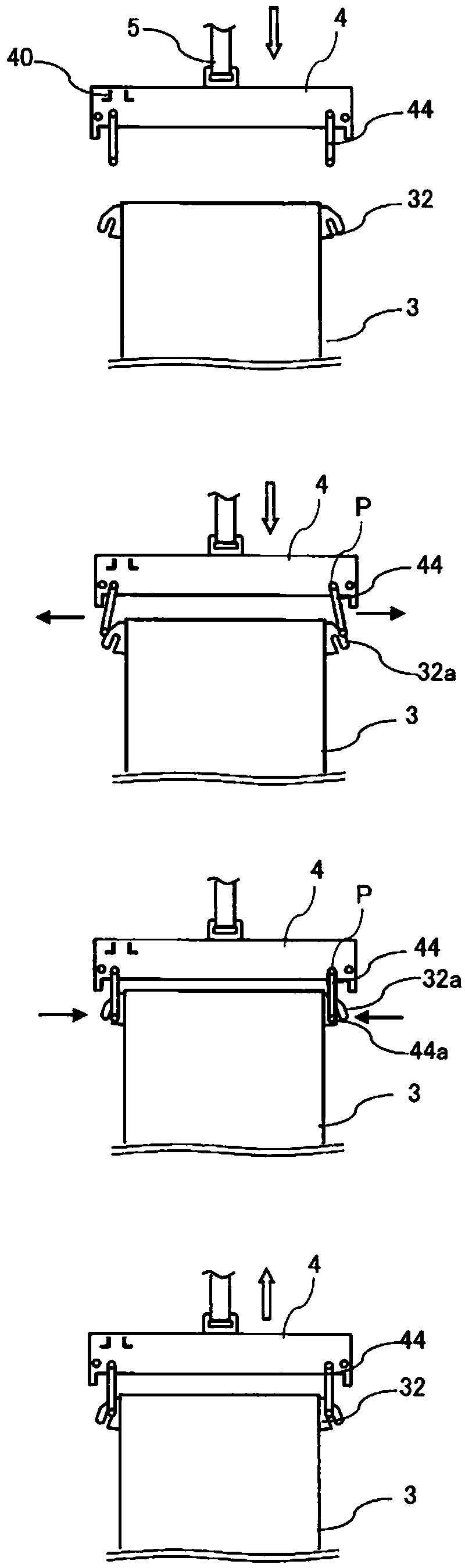

根据上述结构，在吊起装置从水处理装置的上方下降时，以第一操作状 态设置在框架上的吊起装置的卡合部与设置在水处理装置桑的被卡合部抵 接并绕卡合部的支撑部转动，吊起装置进一步下降时，与被卡合部的抵接状 态被解除，卡合部从转动姿态恢复到垂直地设置的姿态。通过向所述垂直地 设置的姿态恢复的动作，卡合部与被卡合部自动地卡合。因此，不需要用于 进行卡合的繁琐的手动操作，仅通过使吊起装置从水处理装置的上方下降， 就能够转到可卡合状态。
在上述第一结构特征的基础上，本发明的第二结构特征在于，所述卡合 部构成为除了所述第一操作状态外，还能够设定在第二操作状态，所述第二 操作状态是从所述水处理装置被吊起装置吊起的状态，将所述水处理装置设 置在规定位置，进一步使吊起装置接近所述水处理装置时，所述卡合部因自 重或作用力而从所述被卡合部脱离的状态。
根据上述结构，以第二操作状态设置在框架上的卡合部以与水处理装置 的被卡合部卡合的状态吊起，将所述水处理装置搬运到规定位置，并在规定 位置下降，设置水处理装置之后，以使吊起装置接近水处理装置的方式进一 步下降时，卡合部因自重或作用力而从被卡合部自动脱离。因此，不需要用 于进行脱离的繁琐的手动操作，仅通过使吊起装置接近水处理装置，就能够 转到脱离状态。
在上述第二结构特征的基础上，本发明的第三结构特征在于，通过变更 所述卡合部在所述框架上的支撑固定位置或者对所述卡合部的施力机构的 装卸，来切换所述第一操作状态和所述第二操作状态。
通过进行预先改变卡合部的支撑固定位置的操作，或者施力机构的装卸 操作，能够切换第一操作状态和第二操作状态。即，根据将水处理装置从规 定位置开始吊起或者设置在规定位置的不同的目的，无需费力就能够进行切 换操作。
本发明的吊起套件的结构特征在于，包括具有上述第一结构特征至第三 结构特征中的任一结构特征的吊起装置和作为所述吊起对象的水处理装置。
本发明的水处理设备的结构特征在于，包括具有上述第一结构特征至第 三结构特征中的任一结构特征的吊起装置、作为所述吊起对象的水处理装置 和用于使所述水处理装置浸没在被处理液中的槽体。
在本发明的水处理设备的第一结构特征的基础上，本发明的水处理设备 的第二结构特征在于，所述水处理装置为膜分离装置。
发明效果
如上所述，根据本发明，能够提供一种在水处理设备和吊具之间不需要 用于进行卡合或脱离的繁琐的手动操作的吊起装置、吊起套件及水处理设 备。
