申请日2014.03.27
公开(公告)日2014.09.17
IPC分类号C02F1/04
摘要
本实用新型涉及一种甲壳素碱煮废水处理设备，包括：甲壳素碱煮废水源，用以提供含有甲壳素的废水;多效蒸发器系统，用以蒸发废水产出冷凝水和蛋白浓缩液;除沫器，用以液沫进一步分离;冷凝水收集系统，用以收集冷凝水;以及浓缩液回收系统，用以回收蛋白或制作有机肥;其中，该甲壳素碱煮废水源接该多效蒸发器系统，该多效蒸发器再分别接该除沫器、该冷凝水收集系统和该浓缩液回收系统。本实用新型的优点：适用多种甲壳素碱煮废水水质，甲壳素碱煮废水经过该设备处理后，出水水质好，可用于生产工艺，运行稳定可靠，成本较低，且工艺简单，处理效率高，占地面积小，不产生二次污染，并可将废水中的蛋白质回收，实现废水零排放和资源综合利用。
权利要求书
1.一种甲壳素碱煮废水处理设备，其特征在于，包括：
甲壳素碱煮废水源，用以提供含有甲壳素的废水;
多效蒸发器系统，用以蒸发废水产出冷凝水和蛋白浓缩液;
除沫器，用以液沫进一步分离;
冷凝水收集系统，用以收集冷凝水;以及，
浓缩液回收系统，用以回收蛋白或制作有机肥;
其中，该甲壳素碱煮废水源接该多效蒸发器系统，该多效蒸发器再分别接该除沫器、冷凝水收集系统和该浓缩液回收系统。
2.根据权利要求1所述的一种甲壳素碱煮废水处理设备，其特征在于，该多效蒸发器系统由多个蒸发组组成，含第一、二、三效蒸发器，第一、二、三效分离器，预热器，冷凝器，进料泵、冷凝水泵、强制循环泵、真空泵、系统管阀件、控制仪表箱、真空系统及蒸汽系统。
3.根据权利要求1所述的一种甲壳素碱煮废水处理设备，其特征在于，该冷凝水收集系统主要有冷凝水池、液位计组成。
说明书
一种处理甲壳素碱煮废水的设备
技术领域
本实用新型涉及水处理设备，更为具体地说，是一种用于处理甲壳素碱煮废水的设备。
背景技术
现有生产甲壳素的制造企业多以蟹壳、虾壳等作为其生产原料，生产过程中产生的废水含大量的酸、碱、钙和蛋白质等，具有有机物高、色度高、盐度高、氨氮高等特点。目前的处理工艺以中和、混凝、生化等传统处理方法为主，处理方法粗放、处理难度大，处理后难以达标排放，而且无有用成分回收利用，浪费大量资源。因此，亟待一种新型处理设备，可快速有效处理甲壳素碱煮废水，并回收有用蛋白成分。
发明内容
本实用新型目的是为了克服现有设备及技术处理甲壳素碱煮废水的不足，提出的一种新型的甲壳素碱煮废水处理设备。
为了实现上述目的，本实用新型的技术方案是这样实现的：一种甲壳素碱煮废水处理设备，其特征在于，包括：
甲壳素碱煮废水源，用以提供含有甲壳素的废水;
多效蒸发器系统，用以蒸发废水产出冷凝水和蛋白浓缩液;
除沫器，用以液沫进一步分离;
冷凝水收集系统，用以收集冷凝水;以及，
浓缩液回收系统，用以回收蛋白或制作有机肥。

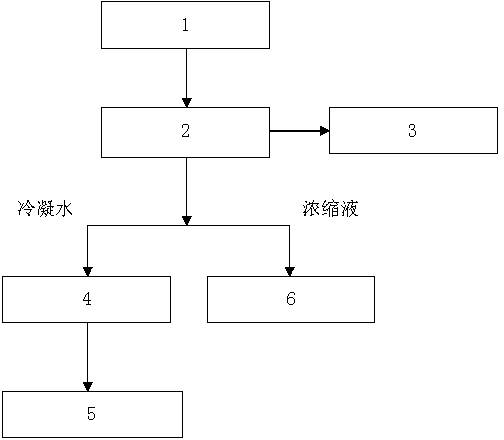

其中，该甲壳素碱煮废水源接该多效蒸发器系统，该多效蒸发器再分别接该除沫器、该冷凝水收集系统和该浓缩液回收系统。
作为一种甲壳素碱煮废水处理设备的优选方案，该多效蒸发器系统由多个蒸发组组成，含第一、二、三效蒸发器，第一、二、三效分离器，预热器，冷凝器，进料泵、冷凝水泵、强制循环泵、真空泵、系统管阀件、控制仪表箱等部分，连有真空系统及蒸汽系统。
作为一种甲壳素碱煮废水处理设备的优选方案，该冷凝水收集系统主要有冷凝水收集池、液位计组成。
藉助上述结构，本实用新型具有如下特点：能适用多种甲壳素碱煮废水水质，甲壳素碱煮废水经过该设备处理后，出水水质好，可用于生产工艺，运行稳定可靠，成本较低。且工艺简单，处理效率高，占地面积小，不产生二次污染。并可将废水中的蛋白质回收，实现废水零排放和资源综合利用。
