申请日2015.07.01
公开(公告)日2015.12.23
IPC分类号C02F9/06
摘要

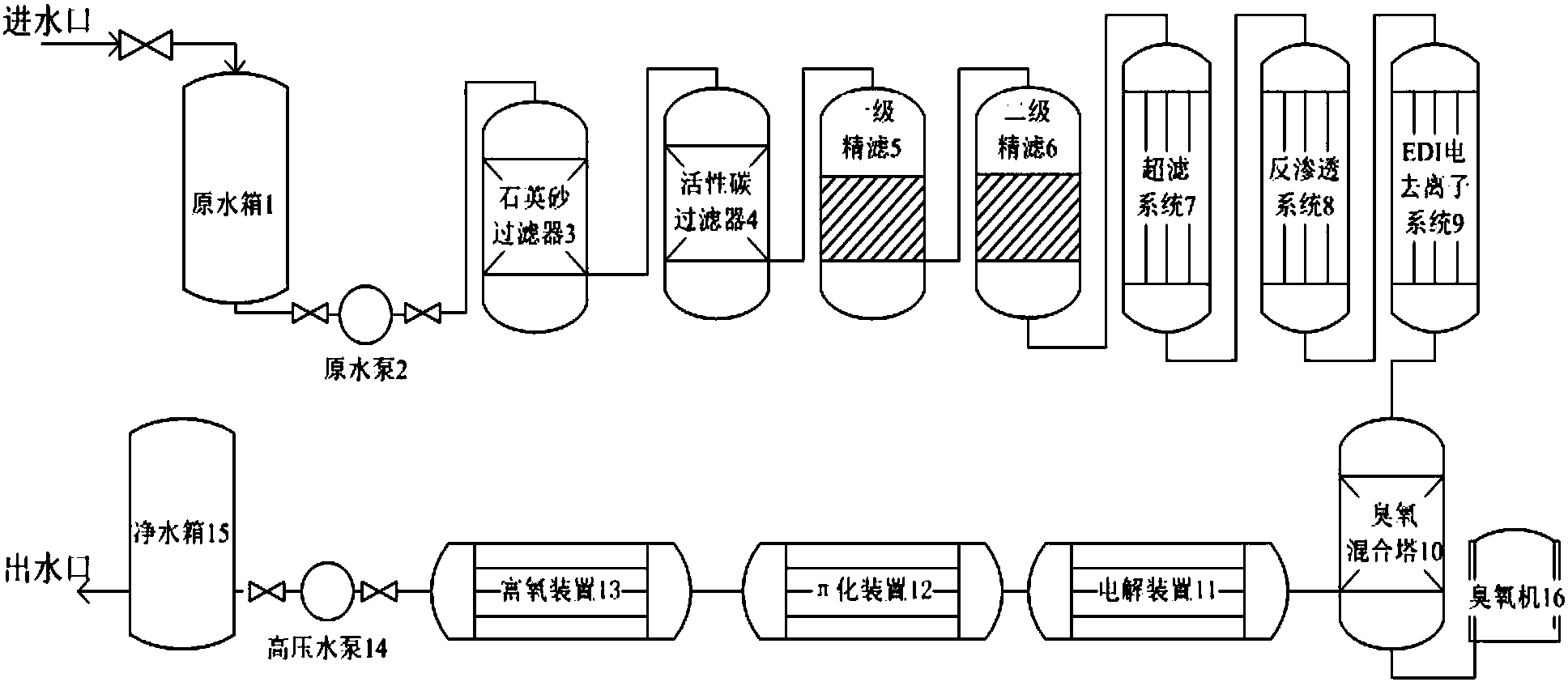

本实用新型公开了一种自动化多功能超纯水处理系统，所述系统包括通过管路依次连接的原水箱、原水泵、石英砂过滤器、活性炭过滤器、一级精滤、二级精滤以及净水储存箱，所述原水泵两端设置有电磁阀，所述活性炭过滤器的滤料为果壳活性炭、石英砂，在过滤层上部放置活性炭，下部为多级配石英砂，所述二级精滤后通过管路依次连接超滤系统、反渗透系统、EDI电去离子系统、臭氧混合塔、电解装置、π化装置、富氧装置、高压水泵后连接净水储存箱，所述臭氧混合塔连接有臭氧发生器，所述高压水泵两端设置有电磁阀。本实用新型的自动化水处理系统，不仅能够有效净化原水，达到符合人们用水的需求，还使水弱碱化、小分子化、富氧，有益人们的身心健康，丰富的水的功能。
权利要求书
1.一种自动化多功能超纯水处理系统，所述系统包括通过管路依次连接的原 水箱、原水泵、石英砂过滤器、活性炭过滤器、一级精滤、二级精滤以及 净水储存箱，所述原水泵两端设置有电磁阀，其特征在于：所述活性炭过 滤器的滤料为果壳活性炭、石英砂，在过滤层上部放置活性炭，下部为多 级配石英砂，所述二级精滤后通过管路依次连接超滤系统、反渗透系统、 EDI电去离子系统、臭氧混合塔、电解装置、π化装置、富氧装置、高压 水泵后连接净水储存箱，所述臭氧混合塔连接有臭氧发生器，所述高压水 泵两端设置有电磁阀。
说明书
一种自动化多功能超纯水处理系统
技术领域
本实用新型涉及水处理领域，具体来说涉及一种自动化多功能超纯水处 理系统。
背景技术
随着工业的快速发展，环境问题也越来越严重，尤其是水污染，现在人 们饮水大都是经过处理的，但是，目前的水处理系统大多都只是简单的泥沙 沉积处理和杀菌处理，并没有对水中的一些有害物质进行彻底的处理，比如 水中含有溴酸盐，溴化物超标等，研究显示，溴化物是致癌的物质之一，对 人的健康危害极大。
另外，随着社会的发展，人们生活水平的提高，人们对于健康也越来越 重视，而水作为构成生命必不可少的物质，它的功用却并没有被重视和利用。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种自动化多功 能超纯水处理系统。
为了解决上述的技术问题，本实用新型采用的技术方案是：一种自动化 多功能超纯水处理系统，所述系统包括通过管路依次连接的原水箱、原水泵、 石英砂过滤器、活性炭过滤器、一级精滤、二级精滤以及净水储存箱，所述 原水泵两端设置有电磁阀，所述活性炭过滤器的滤料为果壳活性炭、石英砂， 在过滤层上部放置活性炭，下部为多级配石英砂，所述二级精滤后通过管路 依次连接超滤系统、反渗透系统、EDI电去离子系统、臭氧混合塔、电解装 置、π化装置、富氧装置、高压水泵后再连接净水储存箱，所述臭氧混合塔 连接有臭氧发生器，所述高压水泵两端设置有电磁阀。
在本发明的水处理系统中，石英砂过滤器内填优质精制石英砂，自上而 下粒径逐级分配，利用深层过滤原理，增加过滤层的截污能力，石英砂过滤 器主要是去除水中的悬浮物、胶体。
活性炭过滤器，选用滤料为果壳活性炭、石英砂，在过滤层上部放置活 性炭，下部为多级配石英砂，这样可以充分发挥纯净水设备整个滤层的效率、 提高截污能力。活性炭过滤器主要作用是吸附余氯以及有机物。在活性炭颗 粒表面形成一层平衡的表面浓度，再把有机物质杂质吸附到活性炭颗粒内， 使用初期的吸附效果很高。
两级精滤系统，其精度为1μm，作用是进一步截留管道和水箱中的颗粒。
超滤原理是一种膜分离过程原理，超滤利用一种压力活性膜，在外界推 动力(压力)作用下截留水中胶体、颗粒和分子量相对较高的物质，而水和 小的溶质颗粒透过膜的分离过程。超滤又称超过滤，用于截留水中胶体大小 的颗粒，而水和低分子量溶质则允许透过膜。超滤的机理是指由膜表面机械 筛分、膜孔阻滞和膜表面及膜孔吸附的综合效应，以筛滤为主。超滤系统 是通过膜表面的微孔结构对物质进行选择性分离。当液体混合物在一定压力 下流经膜表面时，小分子溶质透过膜(称为超滤液)，而大分子物质则被截留， 使原液中大分子浓度逐渐提高(称为浓缩液)，从而实现大、小分子的分离、浓 缩、净化的目的。电泳漆经过超滤膜过滤，高分子树脂分子和色浆被截留， 水份和小分子物质则透过分离膜，从而达到净化电泳漆、脱去水份的功效。[1]
反渗透是以压力差为推动力的一种高新膜分离技术，具有一次分离度高、 无相变、可以实现从水中分离淡水，原料液提纯。做到简单高效出水稳定的 特点，洁净度几乎达到100%。反渗透系统由反渗透膜(RO)、高压泵及为保护 反渗透膜而设置的保安过滤器组成。
电去离子Electrodeionization，简称EDI，又称连续电解除盐技术，它科 学地将电渗析技术和离子交换技术融为一体，通过阴、阳离子的选择透过作 用以及离子交换树脂对水中离子的交换作用，在电场的作用下实现水中离子 的定向迁移，从而达到水的深度净化除盐，并通过水电解产生的氢离子和氢 氧根离子对装填树脂进行连续再生，因此EDI制水过程不需酸、碱化学药品 再生即可连续制取高品质超纯水，它具有技术先进、结构紧凑、操作简便的 优点，可广泛应用于电力、电子、医药、化工、食品和实验室领域，是水处 理技术的绿色革命。
臭氧混合杀菌系统中，臭氧发生器，用于制备杀菌消毒用的臭氧;臭氧 灭菌为溶菌级方法，杀菌彻底，无残留，杀菌广谱，可杀灭细菌繁殖体和芽 孢、病毒、真菌等，并可破坏肉毒杆菌毒素。臭氧混合塔,让臭氧和水有充分 混合面积和混合时间，使得臭氧能起到消毒杀菌的作用。
弱碱水也叫弱碱性水或者苏打水，有天然的也有用弱碱泡腾片及苏打泡 腾片人工泡制而成的。在生命长期的进化过程中，人体形成了较为稳定的呈 微碱性的内环境。现代人的饮食习惯，摄入酸性食物过多，使人体的酸性大 大多于碱性。更多人的体液的PH值在7.35以下，身体处于健康和疾病之间 的亚健康状态。现代医学证明：人体是一个相对稳定的呈弱碱性的内环境。 当人体体质为弱碱性时，身体会感觉良好;相反，则常有一种疲倦感，时时 觉得不舒服。现代人由于肉食、油腻等饮食习惯，体质大多偏酸。美国医学 家、诺贝尔奖获得者雷翁教授认为，酸性体质是百病之源。当酸性物质在体 内越来越多时，量变引起质变，就会引起疾病，可能会引起尿酸过高，痛风， 胃酸过多，胃疼，胃痛烧心等疾病。而发明的电解装置就是通过对水磁化、 矿化，活化，使出水呈现弱碱性，从而增加水的功能。
水分子是由两个氢原子104.5度所结合而成的。在常态下的水分子它不 会单独存在，至少有五个甚至数十个水分子相互紧密结合，我们称之为团块 (Cluster)此时的水分子团块在经由白金离子生成器处理后成为更小的水分子 团，此一过程的处理我们称之为π化。经过此生化科技处理后与人体细胞水 质相同的良质水，称为π水。
水分子团HZ(赫兹)愈大穿透能力愈差，长时间下来会导致细胞，对水份 吸收能力差，所以相对的水分子团HZ越小，穿透细胞能力愈好，水份吸收愈 多。水分子团所携带的矿物质、微量元素及人体细胞所需之营养，会使人体 的细胞更健康，更活泼，所以最适合人体之水分子团的水，就是π水。
更小的水分子团，能让身体更保湿和感觉清新。其加强的水质能促进更 佳的吸收率，并能更有效地帮助身体排出废物、促进修复及更新细胞。
富氧水即在纯净水的基础上添加活性氧的一种饮用水，水中含有氧分子， 让人喝进胃之后，通过胃绒毛细胞膜，直接进入细胞内，期望与血液中的生 态氧一样，让细胞内线粒体用来分解各种营养物，生产生物能量。
本发明的自动化水处理系统，不仅能够有效净化原水，达到符合人们用 水的需求，还使水弱碱化、小分子团化、富氧，有益人们的身心健康，丰富 的水的功能。
