申请日2014.03.26
公开(公告)日2014.06.18
IPC分类号C02F1/52; C02F1/62; C02F1/58
摘要
本发明涉及一种用于水处理的絮凝沉淀一体式反应器，属于水处理技术领域。包括外筒、内筒、布水器、穿孔板等，外筒的底部为漏斗形，其底部开有沉淀物出口，其上部筒壁上开有一体式反应器的出水口，内筒置于外筒内，内筒的顶部固定在外筒的筒盖上，布水器置于内筒上部，内筒顶部的筒盖上开有反冲洗出水口。穿孔板相互平行固定在内筒中，内筒的底部为漏斗形，其底部开有沉淀物出口，沉淀物出口与反冲洗阀和排泥阀相连。曝气头置于内筒中多个穿孔板的下部，曝气头上部的内筒壁上设有穿孔。本一体式反应器，集絮凝、沉淀于一体，能够减少水处理的占地面积，降低水处理的耗能，节省了水处理的成本，具有广阔的应用前景，尤其适用于广大的农村偏远地区。
权利要求书
1.一种用于水处理的絮凝沉淀一体式反应器，其特征在于该一体式反应器包括：外 筒、内筒、布水器、多个穿孔板和曝气头，所述的外筒的底部为漏斗形，漏斗形外筒底部 开有沉淀物出口，外筒通过支腿支撑，外筒的上部筒壁上开有一体式反应器的出水口;所 述的内筒置于外筒内，内筒的顶部固定在外筒的筒盖上，所述的布水器置于内筒上部，布 水器与内筒顶部的进水相连，内筒顶部的筒盖上安装有压力调节阀，内筒顶部的筒盖上开 有反冲洗出水口;所述的多个穿孔板相互平行固定在内筒中，内筒的底部为漏斗形，漏斗 形内筒底部开有沉淀物出口，内筒底部的沉淀物出口伸入外筒底部的沉淀物出口，沉淀物 出口与反冲洗阀和排泥阀相连;所述的曝气头置于内筒中多个穿孔板的下部，曝气头与曝 气管相连;所述的曝气头上部的内筒壁上设有穿孔。
2.如权利要求1所述的一体式反应器，其特征在于还包括斜管或斜板，所述的斜管 或斜板置于外筒和内筒之间的间隙中，斜管或斜板的端部通过固定栓固定在内筒的外壁或 外筒的内壁上。
3.如权利要求1所述的一体式反应器，其特征在于还包括填料，所述的填料置于上、 下两层穿孔板之间。
说明书
一种用于水处理的絮凝沉淀一体式反应器
技术领域
本发明涉及一种用于水处理的絮凝沉淀一体式反应器，属于水处理技术领域。
背景技术
国内外饮用水净化领域已经有着较成熟的技术，但因经济落后等农村及偏远地区供水 措施仍然相当落后，由于在很多农村及偏远山区不适宜建设自来水厂，不宜建造较大构筑 物，占地及运行成本等多种限制因素使得小型供水设备的开发成为当前供水领域的一大重 任，同时也面临着较大的挑战。
饮用水常规处理工艺，即混凝、沉淀、过滤、消毒工艺，能够有效去除水中浊度、有 机物等，但是已有的处理工艺需要建设絮凝池、沉淀池，占地面积较大，不适用于农村及 偏远地区的小面积供水。
发明内容
本发明的目的是提供一种用于水处理的絮凝沉淀一体式反应器，集絮凝、沉淀于一体， 以及能减少占地和耗能，使其具有广阔的应用前景。

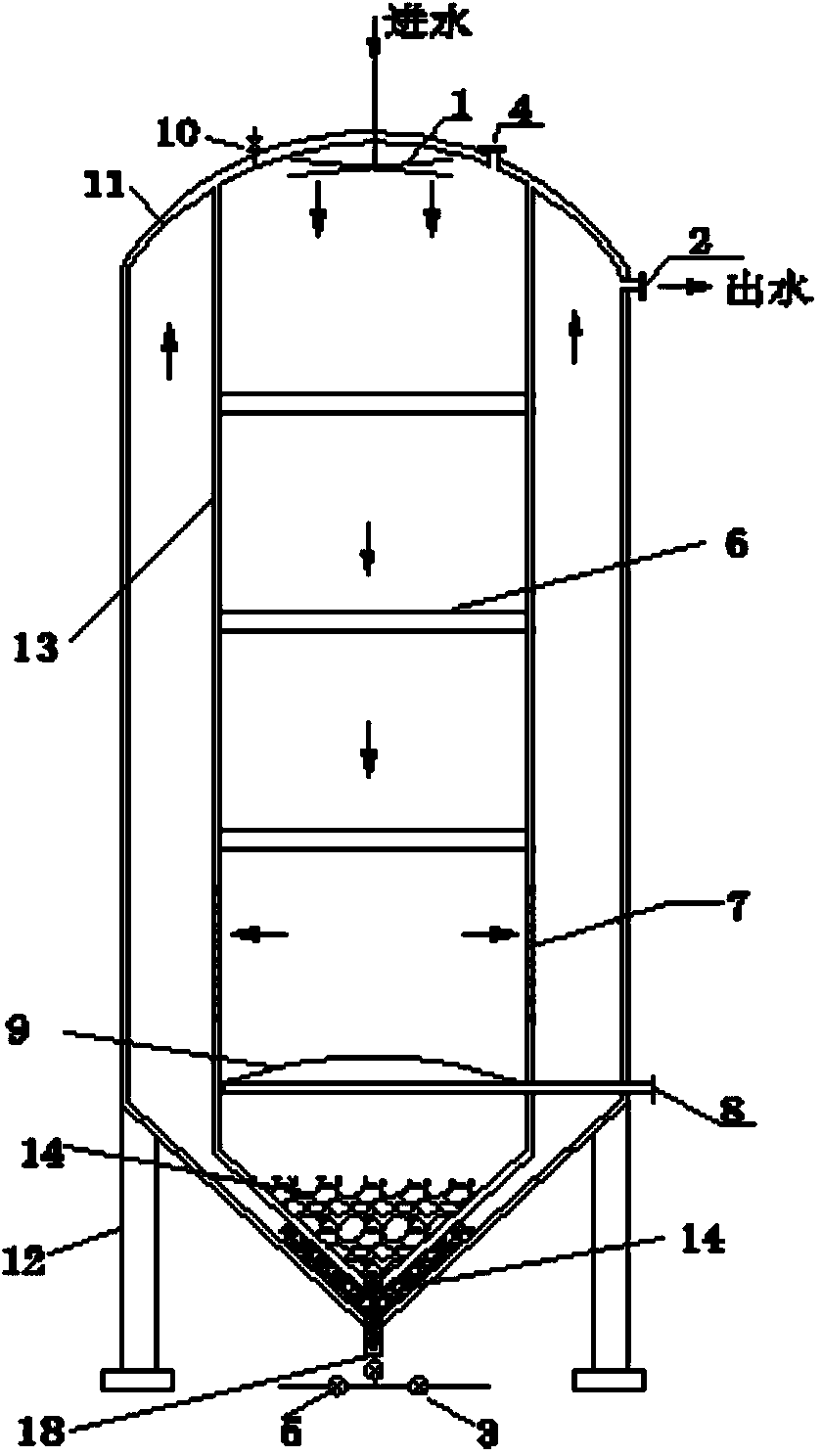

本发明提出的用于水处理的絮凝沉淀一体式反应器，包括：外筒、内筒、布水器、多 个穿孔板和曝气头，所述的外筒的底部为漏斗形，漏斗形外筒底部开有沉淀物出口，外筒 通过支腿支撑，外筒的上部筒壁上开有一体式反应器的出水口;所述的内筒置于外筒内， 内筒的顶部固定在外筒的筒盖上，所述的布水器置于内筒上部，布水器与内筒顶部的进水 相连，内筒顶部的筒盖上安装有压力调节阀，内筒顶部的筒盖上开有反冲洗出水口;所述 的多个穿孔板相互平行固定在内筒中，内筒的底部为漏斗形，漏斗形内筒底部开有沉淀物 出口，内筒底部的沉淀物出口伸入外筒底部的沉淀物出口，沉淀物出口与反冲洗阀和排泥 阀相连;所述的曝气头置于内筒中多个穿孔板的下部，曝气头与曝气管相连;所述的曝气 头上部的内筒壁上设有穿孔。
上述一体式反应器，还可以包括斜管或斜板，斜管或斜板置于外筒和内筒之间的间隙 中，斜管或斜板的端部通过固定栓固定在内筒的外壁或外筒的内壁上。
上述一体式反应器，还可以包括填料，所述的填料置于上、下两层穿孔板之间。
本发明提出的用于水处理的絮凝沉淀一体式反应器，其优点是：
本发明的一体式反应器，能够有效去除水中的小颗粒物、氨氮、重金属、氟和有机物 等污染物质，降低水的浊度。本发明的一体式反应器，集絮凝、沉淀于一体，能够减少水 处理的占地面积，降低水处理的耗能，从而节省了水处理的成本，因此具有广阔的应用前 景，尤其适用于广大的农村偏远地区。
