申请日2014.03.26
公开(公告)日2014.06.18
IPC分类号C02F1/32
摘要
本发明涉及一种用于水处理的涂有光催化材料的紫外线杀菌装置，属于水处理技术领域。包括圆筒、紫外灯管等，圆筒上部的一侧设有进水口，圆筒下部的相对另一侧设有出水口，圆筒上设有圆筒盖，紫外灯管置于圆筒的中央，紫外灯管的上端固定在圆筒盖上，左挡板和右挡板分别为左半圆形挡板和右半圆形挡板，多个左半圆形挡板的圆弧段沿圆筒轴向均布固定在左侧圆筒壁上，多个右半圆形挡板的圆弧段沿圆筒轴向均布固定在右侧圆筒壁上，左半圆形挡板和右半圆形挡板沿圆筒轴向相互间隔。圆筒、圆筒盖、多个右半圆形挡板和多个左半圆形挡板的表面涂有光催化材料。本紫外线杀菌装置，能够提高杀菌效率，节省耗材耗能成本，即同样条件下提高杀菌处理水的能力。
权利要求书
1.一种用于水处理的涂有光催化材料的紫外线杀菌装置，其特征在于该紫外线杀菌 装置包括圆筒、紫外灯管、多个左挡板和多个右挡板;所述的圆筒上部的一侧设有进水口， 圆筒下部的相对另一侧设有出水口，圆筒上设有圆筒盖;所述的紫外灯管置于圆筒的中央， 紫外灯管的上端固定在圆筒盖上;所述的左挡板和右挡板分别为左半圆形挡板和右半圆形 挡板，多个左半圆形挡板的圆弧段沿圆筒轴向均布固定在左侧圆筒壁上，多个右半圆形挡 板的圆弧段沿圆筒轴向均布固定在右侧圆筒壁上，左半圆形挡板和右半圆形挡板沿圆筒轴 向相互间隔;所述的圆筒、圆筒盖、多个右半圆形挡板和多个左半圆形挡板的表面涂有光 催化材料。
2.如权利要求1所述的紫外线杀菌装置，其特征在于其中所述的相邻两个左半圆形 挡板和相邻两个右半圆形挡板的轴向间隔为h，h=10毫米～200毫米。
3.如权利要求1所述的紫外线杀菌装置，其特征在于其中所述的左挡板和右挡板分 别为多个互相平行的左半椭圆形挡板和多个互相平行的右半椭圆形挡板，多个左半椭圆形 挡板与圆筒轴向的夹角为α，α大于0度小于180度，多个右半椭圆形挡板与圆筒轴向的 夹角为β，β大于0度小于180度。
4.如权利要求1所述的紫外线杀菌装置，其特征在于其中所述的左挡板和右挡板分 别为左半椭圆形挡板和右半椭圆形挡板，相邻两个左半椭圆形挡板和右半椭圆形挡板在圆 筒中心处相互交叉，左半椭圆形挡板和右半椭圆形挡板之间的夹角γ，0度<γ<180度。
5.一种用于水处理的涂有光催化材料的紫外线杀菌装置，其特征在于该紫外线杀菌 装置包括圆筒、紫外灯管和挡板;所述的圆筒上部的一侧设有进水口，圆筒下部的相对另 一侧设有出水口，圆筒上设有圆筒盖;所述的挡板为螺旋形挡板，螺距w为10-200毫米， 所述的紫外灯管置于圆筒的中央，紫外灯管插入螺旋形挡板中央，紫外灯管的上端固定在 圆筒盖上;所述的圆筒、圆筒盖和螺旋形挡板的上下表面涂有光催化材料。
说明书
一种用于水处理的涂有光催化材料的紫外线杀菌装置
技术领域
本发明涉及一种用于水处理的涂有光催化材料的紫外线杀菌装置，属于水处理技术 领域。
背景技术
随着社会的快速发展，工业废水和生活污水的排放量逐年增多，这些废水污水中含 有大量的病毒和细菌，随意排放会造成环境污染，危害水中的生物，甚至人畜，故排放 前非常有必要进行杀菌处理。现在常规的杀菌方法一是紫外线照射，方法二是依靠化学 药剂，常规的杀菌装置是在密闭容器内放置一紫外灯管，或者用加药泵向出水主管道内 加化学药剂溶解液，结果要么是杀菌效率不理想，要么是耗材耗能成本高，即同样条件 下杀菌处理水的能力不强。
发明内容
本发明的目的是提出一种用于水处理的涂有光催化材料的紫外线杀菌装置，以提高杀 菌效率，节省耗材耗能成本，即同样条件下提高杀菌处理水的能力。

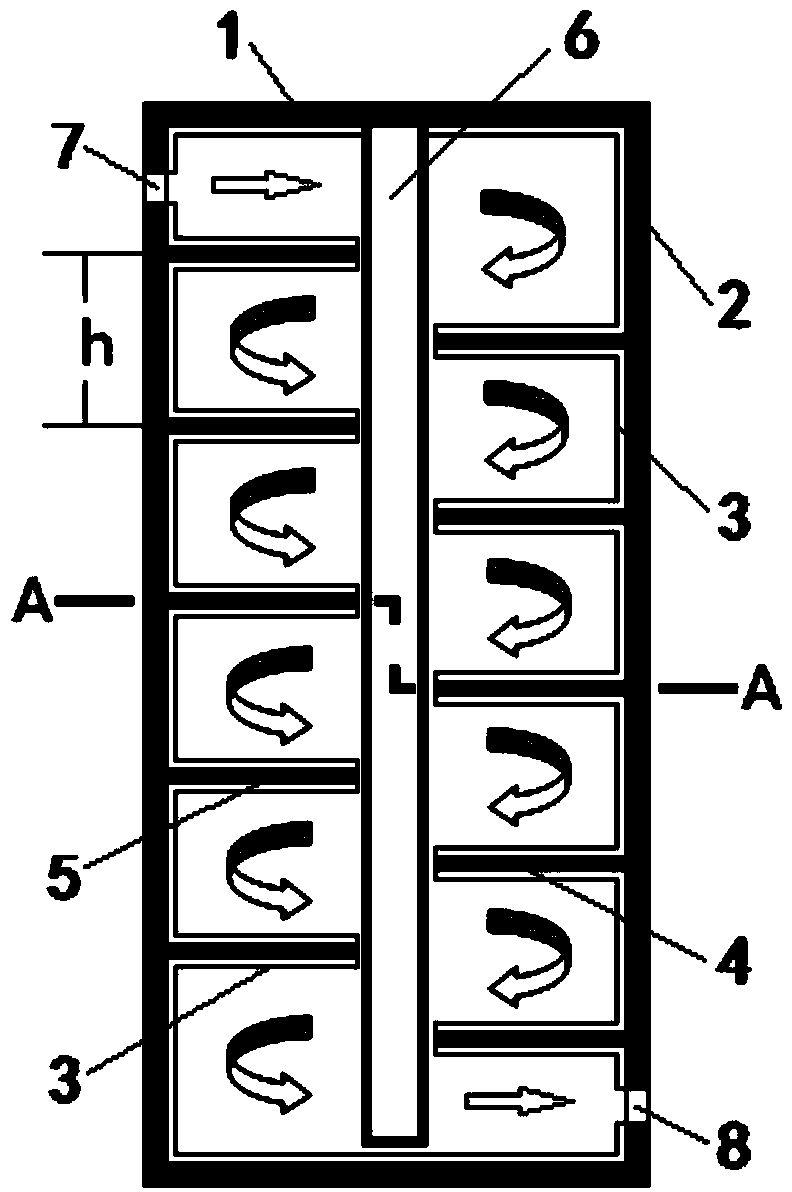

本发明提出的用于水处理的涂有光催化材料的紫外线杀菌装置，包括圆筒、紫外灯管、 多个左挡板和多个右挡板;所述的圆筒上部的一侧设有进水口，圆筒下部的相对另一侧设 有出水口，圆筒上设有圆筒盖;所述的紫外灯管置于圆筒的中央，紫外灯管的上端固定在 圆筒盖上;所述的左挡板和右挡板分别为左半圆形挡板和右半圆形挡板，多个左半圆形挡 板的圆弧段沿圆筒轴向均布固定在左侧圆筒壁上，多个右半圆形挡板的圆弧段沿圆筒轴向 均布固定在右侧圆筒壁上，左半圆形挡板和右半圆形挡板沿圆筒轴向相互间隔;所述的圆 筒、圆筒盖、多个右半圆形挡板和多个左半圆形挡板的表面涂有光催化材料。
上述紫外线杀菌装置中，所述的相邻两个左半圆形挡板和相邻两个右半圆形挡板的轴 向间隔为h，h=10毫米～200毫米。
上述紫外线杀菌装置中，左挡板和右挡板分别为多个互相平行的左半椭圆形挡板和多 个互相平行的右半椭圆形挡板，多个左半椭圆形挡板与圆筒轴向的夹角为α，α大于0度 小于180度，多个右半椭圆形挡板与圆筒轴向的夹角为β，β大于0度小于180度。
上述紫外线杀菌装置中，所述的左挡板和右挡板分别为左半椭圆形挡板和右半椭圆形 挡板，相邻两个左半椭圆形挡板和右半椭圆形挡板在圆筒中心处相互交叉，左半椭圆形挡 板和右半椭圆形挡板之间的夹角为γ，0度<γ<180度。
本发明提出的用于水处理的涂有光催化材料的紫外线杀菌装置，另外一种结构形式 为：包括圆筒、紫外灯管和挡板;所述的圆筒上部的一侧设有进水口，圆筒下部的相对另 一侧设有出水口，圆筒上设有圆筒盖;所述的挡板为螺旋形挡板，螺距w为10-200毫米， 所述的紫外灯管置于圆筒的中央，紫外灯管插入螺旋形挡板中央，紫外灯管的上端固定在 圆筒盖上;所述的圆筒、圆筒盖、螺旋形挡板的上下表面涂有光催化材料。
本发明提出的用于水处理的涂有光催化材料的紫外线杀菌装置，其优点是：
本紫外线杀菌装置，能够提高杀菌效率，节省耗材耗能成本，即同样条件下提高杀菌 处理水的能力。本发明紫外线杀菌装置，不但在其内部设置了挡板，而且还在各部件的表 面涂有光催化材料，挡板使得圆筒内水流状态错综复杂，从而紫外线在这种复杂的流动水 体内可以更充分的杀菌，挡板可以提高圆筒内水的流程，提高光催化材料的有效面积，使 使光催化材料与水进行更充分接触，从而大大提高装置的杀菌效力。
将本发明的杀菌装置与已有的紫外杀菌相比，其杀菌效果的对比如下表1所示，从中 可以看出本发明装置不但提高了杀菌效率，还减少了杀菌时间，即同样条件下提高了杀菌 处理水的能力，从而节省了耗材耗能，降低了水处理成本。
表1本装置杀菌与已有紫外线杀菌效果对比
类别 原水菌落总数 出水菌落总数 杀菌时间 已有紫外线杀菌 1066 60 7s 本装置 1066 43 5s
