申请日2015.07.01
公开(公告)日2016.02.03
IPC分类号B01D29/56; B01D29/01
摘要
本实用新型公开了一种循环搅拌式废水净化装置，它包括本体，所述本体包括进水口、第一过滤层、第二过滤层和储液池。所述本体上方设置有多个进水口;所述本体内部顶端位置设置有第一过滤层;所述第一过滤层下方设置有第二过滤层;所述本体外壁设置有变频电机;所述变频电机的输出部分连接有搅拌轴;所述搅拌轴表面设置有多个横向搅拌轴;所述本体内部设置有第三过滤层;所述第二过滤层下方设置有喷淋管;所述喷淋管表面设置有多个喷淋头;所述本体下方设置有储液池;所述储液池和本体之间设置有出水管;所述本体底部设置的导管延伸至本体上方设置的进水口处。本实用新型具有结构设计合理、净化效果好和使用方便等优点。
权利要求书

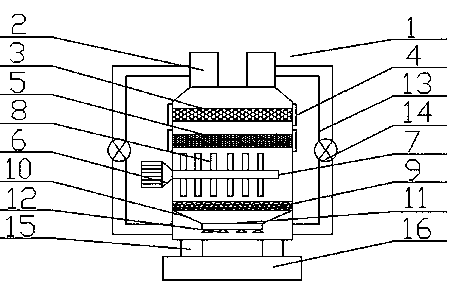

1.一种循环搅拌式废水净化装置，它包括本体，所述本体包括进水口、第一过滤层、第二过滤层和储液池，其特征在于：所述本体上方设置有多个进水口;所述本体内部顶端位置设置有第一过滤层;所述第一过滤层下方设置有第二过滤层;所述本体外壁设置有变频电机;所述变频电机的输出部分连接有搅拌轴;所述搅拌轴表面设置有多个横向搅拌轴;所述本体内部设置有第三过滤层;所述第二过滤层下方设置有喷淋管;所述喷淋管表面设置有多个喷淋头;所述本体下方设置有储液池;所述储液池和本体之间设置有出水管;所述本体底部设置的导管延伸至本体上方设置的进水口处。
2.根据权利要求1所述的一种循环搅拌式废水净化装置，其特征在于：所述第一过滤层和第二过滤层通过卡扣固定于本体内壁。
3.根据权利要求1所述的一种循环搅拌式废水净化装置，其特征在于：所述第一过滤层和第二过滤层为不锈钢丝编织而成，且为网状结构。
4.根据权利要求1所述的一种循环搅拌式废水净化装置，其特征在于：所述第二过滤层的编织密度大于第一过滤层的编织密度。
5.根据权利要求1所述的一种循环搅拌式废水净化装置，其特征在于：所述本体底部和进水口之间设置的导管表面设置有循环泵。
6.根据权利要求1所述的一种循环搅拌式废水净化装置，其特征在于：所述第三过滤层和喷淋管之间通过挡板连接。
说明书
一种循环搅拌式废水净化装置
技术领域
本实用新型涉及电缆领域，尤其涉及一种循环搅拌式废水净化装置。
背景技术
目前，随着科学技术的发展，工业和煤矿业等领域都在快速发展，而这些领域在加工过程中，往往会产生大量的工业废水，废水中包含大量的固体杂质以及有害的化学物质，这些工业废水如果未经处理直接排放到大自然中，往往会造成环境的污染，会给生态环境带来很大的灾害，但是现有的废水净化装置因其结构设计不合理，在处理废水的过程中并不能达到净化废水的目的，给人们带来很大的困扰。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种循环搅拌式废水净化装置。
本实用新型是采取以下技术方案来实现的：一种循环搅拌式废水净化装置，它包括本体，所述本体包括进水口、第一过滤层、第二过滤层和储液池，所述本体上方设置有多个进水口;所述本体内部顶端位置设置有第一过滤层;所述第一过滤层下方设置有第二过滤层;所述本体外壁设置有变频电机;所述变频电机的输出部分连接有搅拌轴;所述搅拌轴表面设置有多个横向搅拌轴;所述本体内部设置有第三过滤层;所述第二过滤层下方设置有喷淋管;所述喷淋管表面设置有多个喷淋头;所述本体下方设置有储液池;所述储液池和本体之间设置有出水管;所述本体底部设置的导管延伸至本体上方设置的进水口处。
上述的一种循环搅拌式废水净化装置，所述第一过滤层和第二过滤层通过卡扣固定于本体内壁。
上述的一种循环搅拌式废水净化装置，所述第一过滤层和第二过滤层为不锈钢丝编织而成，且为网状结构。
上述的一种循环搅拌式废水净化装置，所述第二过滤层的编织密度大于第一过滤层的编织密度。
上述的一种循环搅拌式废水净化装置，所述本体底部和进水口之间设置的导管表面设置有循环泵。
上述的一种循环搅拌式废水净化装置，所述第三过滤层和喷淋管之间通过挡板连接。
综上所述本实用新型具有以下有益效果：本实用新型具有结构设计合理、净化效果好和使用方便等优点，所述本体内部设置的第一过滤层和第二过滤层为不锈钢丝编织而成，且所述第二过滤层的编织密度大于第一过滤层的编织密度，从而可以有效的对废水中的杂质进行过滤处理，防止废水中的杂质进入本体内部，且所述第一过滤层和第二过滤层通过卡扣固定于本体内壁，方便了工作人员的更换，节约了企业成本。
