申请日2014.03.22
公开(公告)日2014.07.23
IPC分类号C07C47/06; C07C45/82; C07C29/80; C07C31/20
摘要
本发明涉及一种聚酯废水中回收乙醛和乙二醇的系统，其特征在于从汽提塔顶部引出的汽提塔冷凝液管道通往乙醛精馏塔(6)，乙醛精馏塔(6)顶部引出的乙醛管道通往乙醛成品罐(10)，乙醛精馏塔(6)底部引出乙醛精馏塔凝液管道通往乙二醇精馏塔(11)，乙二醇精馏塔(11)顶部引出一根废气管道，乙二醇精馏塔(11)底部引出一根乙二醇管道通往乙二醇成品罐(12)。本发明聚酯废水中回收乙醛和乙二醇的系统安装于汽提塔塔顶排出的汽体的后方，能够回收汽提塔塔顶排出的汽体中的乙醛和乙二醇，减少污染，节约能源。
权利要求书
1.一种聚酯废水中回收乙醛和乙二醇的系统，其特征在于从汽提塔顶部引出的汽提塔冷凝液管道通往乙醛精馏塔(6)，乙醛精馏塔(6)顶部引出的乙醛管道通往乙醛成品罐(10)，乙醛精馏塔(6)底部引出乙醛精馏塔凝液管道通往乙二醇精馏塔(11)，乙二醇精馏塔(11)顶部引出一根废气管道，乙二醇精馏塔(11)底部引出一根乙二醇管道通往乙二醇成品罐(12)。
2.根据权利要求1所述的一种聚酯废水中回收乙醛和乙二醇的系统，其特征在于从汽提塔顶部引出的汽提塔冷凝液管道依次经过第一冷却器(1)、第二冷却器(2)、凝液收集罐(3)、过滤器(4)、热交换器(5)通往乙醛精馏塔(6)，乙醛精馏塔(6)顶部引出的乙醛管道依次经过第三冷却器(7)、乙醛冷凝液罐(8)、中间罐(9)通往乙醛成品罐(10)，乙醛冷凝液罐(8)底部引出一根乙醛回流管道通往乙醛精馏塔(6)，乙醛精馏塔凝液管道包括前段的乙醛精馏塔凝液总管道以及乙醛精馏塔凝液总管道后端分出的两根乙醛精馏塔凝液支管道，第一根乙醛精馏塔凝液支管道直接通往乙二醇精馏塔(11)，第二根乙醛精馏塔凝液支管道经过热交换器(5)后再通往乙二醇精馏塔(11)。
3.根据权利要求1或2所述的一种聚酯废水中回收乙醛和乙二醇的系统，其特征在于其回收工艺过程中的各项参数指标为乙醛精馏塔蒸汽压力为0.25~0.35Mpa，乙醛精馏塔塔顶压力为140~160Kpa，乙醛精馏塔塔底温度为105~115℃，乙醛精馏塔塔顶温度45~50℃，乙二醇精馏塔底部的热媒炉加热温度为175~185℃，乙二醇精馏塔塔顶温度为115~120度，乙二醇精馏塔塔顶压力为55~65Kpa。
说明书
聚酯废水中回收乙醛和乙二醇的系统
技术领域
本发明涉及一种聚酯废水中回收乙醛和乙二醇的系统，属于聚酯废水处理领域。
背景技术
聚酯(PET)的生产国内企业普遍采用以对苯二甲酸和乙二醇为原料的直接酯化法，其酯化工序生产过程中排放的废水化学耗氧量COD 的浓度约在15000-30000mg/L 之间。废水中主要有机污染物为乙二醇、乙醛和杂环有机物，其中易挥发组分乙醛占总有机污染物的50%左右。目前，国际和国内传统的技术是采用汽提方法处理酯化废水，气提后的废气送到燃烧炉焚烧，可以节省一部分燃料。汽提后的废水COD 值降到5000mg/L 以下，后续废水处理工序主要采用厌氧—好氧法，由于醛类物质毒性非常大，不利于细菌生长，导致生化方法处理效率较低，而且对于高COD值的废水，如果单独采用生物法处理不但投资费用高而且处理成本也很昂贵。
发明内容
本发明的目的在于克服上述不足，提供一种能够回收乙醛和乙二醇，减少污染，节约能源的聚酯废水中回收乙醛和乙二醇的系统。
本发明的目的是这样实现的：
一种聚酯废水中回收乙醛和乙二醇的系统，从汽提塔顶部引出的汽提塔冷凝液管道通往乙醛精馏塔，乙醛精馏塔顶部引出的乙醛管道通往乙醛成品罐，乙醛精馏塔底部引出乙醛精馏塔凝液管道通往乙二醇精馏塔，乙二醇精馏塔顶部引出一根废气管道，乙二醇精馏塔底部引出一根乙二醇管道通往乙二醇成品罐。

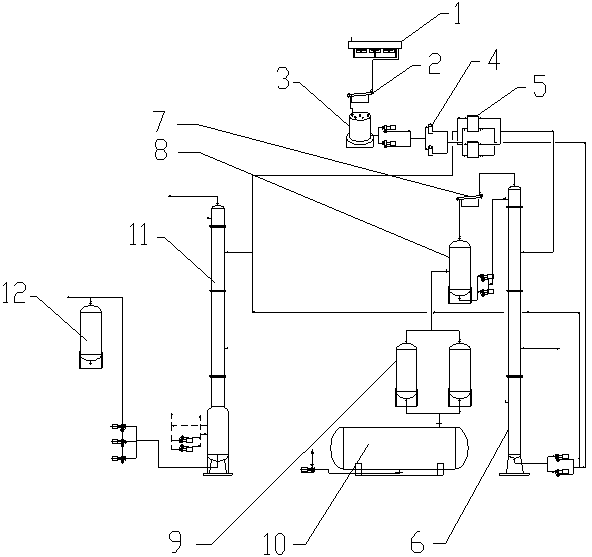

从汽提塔顶部引出的汽提塔冷凝液管道依次经过第一冷却器、第二冷却器、凝液收集罐、过滤器、热交换器通往乙醛精馏塔，乙醛精馏塔顶部引出的乙醛管道依次经过第三冷却器、乙醛冷凝液罐、中间罐通往乙醛成品罐，乙醛冷凝液罐底部引出一根乙醛回流管道通往乙醛精馏塔，乙醛精馏塔凝液管道包括前段的乙醛精馏塔凝液总管道以及乙醛精馏塔凝液总管道后端分出的两根乙醛精馏塔凝液支管道，第一根乙醛精馏塔凝液支管道直接通往乙二醇精馏塔，第二根乙醛精馏塔凝液支管道经过热交换器后再通往乙二醇精馏塔。
其回收工艺过程中的各项参数指标为乙醛精馏塔蒸汽压力为0.25~0.35Mpa，乙醛精馏塔塔顶压力为140~160Kpa，乙醛精馏塔塔底温度为105~115℃，乙醛精馏塔塔顶温度45~50℃，乙二醇精馏塔底部的热媒炉加热温度为175~185℃，乙二醇精馏塔塔顶温度为115~120度，乙二醇精馏塔塔顶压力为55~65Kpa。
与现有技术相比，本发明的有益效果是：
本发明聚酯废水中回收乙醛和乙二醇的系统安装于汽提塔塔顶排出的汽体的后方，能够回收汽提塔塔顶排出的汽体中的乙醛和乙二醇，减少污染，节约能源。
