申请日2014.03.20
公开(公告)日2014.07.30
IPC分类号F24H1/00
摘要
本实用新型属于热交换机械技术领域，具体的讲公开了一种果糖生产线的废水利用装置。其主要技术特征为：其结构包括冷凝水储罐、换热机构和换热水储存罐体;其中，冷凝水储罐与换热机构的热交换管的进口通过设置有水泵和控制阀门的输送管道连接，热交换机构换热管的进口与设置有第二阀门的水源连接、其出口与换热水储存罐体连接。利用该装置能够将含有杂质的具有一定温度的冷凝水充分利用，不仅降低了能源的消耗，并避免直接排放对环境造成热污染。
权利要求书
1.一种果糖生产线的废水利用装置，其特征在于：其结构包括冷凝水储罐、换热机构和换热水储存罐体;其中，所述冷凝水储罐与换热机构的热交换管的进口通过设置有水泵和控制阀门的输送管道连接，所述热交换机构换热管的进口与设置有第二阀门的水源连接、其出口与所述的换热水储存罐体连接。
2.如权利要求1所述的一种果糖生产线的废水利用装置，其特征在于：所述的换热水储存罐体中设置有第二加热机构。
说明书
一种果糖生产线的废水利用装置
技术领域
本实用新型属于热交换机械技术领域，具体的讲公开了一种果糖生产线的废水利用装置。
背景技术
目前的果糖蒸发中，新鲜蒸汽的凝水全部回收，以便于重新利用，而有的物料蒸发凝液由于含有大量杂质无法回收利用，被直接排放。而温度在60度左右的冷凝水的排放，不仅极容易对环境造成污染，而且还会造成大量的热量损失，有悖于环保理念。
实用新型内容
本实用新型的目的就是提供一种能够将含有杂质的具有一定温度的冷凝水充分利用的果糖生产线的废水利用装置。
为达到上述目的，本实用新型采用的技术方案为：

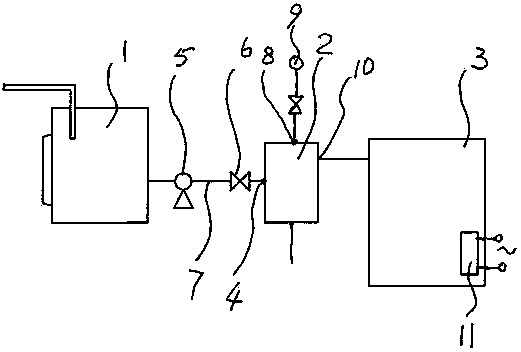

一种果糖生产线的废水利用装置，其特征在于：其结构包括冷凝水储罐、换热机构和换热水储存罐体;其中，所述冷凝水储罐与换热机构的热交换管的进口通过设置有水泵和控制阀门的输送管道连接，所述热交换机构换热管的进口与设置有第二阀门的水源连接、其出口与所述的换热水储存罐体连接。
其中，所述的换热水储存罐体中设置有第二加热机构。
本实用新型所提供的果糖生产线的废水利用装置与现有技术相比，由于果糖生产线凝液形成的高温废水经过储存并经过换热机构直接置换出能够用于生活或洗浴使用的热水，使得高温冷凝液的热量得到了充分的利用，即降温后再排放，不仅降低了能源的消耗，并避免直接排放对环境造成热污染。
