申请日2014.03.20
公开(公告)日2015.09.23
IPC分类号C02F1/44; C02F9/02
摘要
本发明公开了逆渗透无废水集成器，包括一圆筒形外壳，该外壳上部配有一顶盖，所述外壳内设有圆筒形的第一PPF滤芯、圆筒形的颗粒活性炭滤芯、圆筒形的第二PPF滤芯、RO逆渗透水处理器，所述第一PPF滤芯、颗粒活性炭滤芯、第二PPF滤芯、RO逆渗透水处理器的横截面直径依次减小，所述第一PPF滤芯、颗粒活性炭滤芯、第二PPF滤芯从外向内依次同轴套设在所述RO逆渗透水处理器的外围，所述外壳底端设有滤芯下盖，该滤芯下盖分别设有原水入水口、排水出水口、RO水出水口。本发明体积变小，节省了水资源;直接用废水对RO逆渗透膜进行清洗，节约了清洗成本，延长了RO逆渗透膜的使用寿命。
权利要求书
1.逆渗透无废水集成器，其特征在于，包括一圆筒形外壳，该外壳上部配 有一顶盖，所述外壳内设有圆筒形的第一PPF滤芯、圆筒形的颗粒活性炭滤芯、 圆筒形的第二PPF滤芯、RO逆渗透水处理器，所述第一PPF滤芯、颗粒活性炭 滤芯、第二PPF滤芯、RO逆渗透水处理器的横截面直径依次减小，所述第一PPF 滤芯、颗粒活性炭滤芯、第二PPF滤芯从外向内依次同轴套设在所述RO逆渗透 水处理器的外围，形成了一同轴圆筒形的套筒结构，所述第二PPF滤芯和RO 逆渗透水处理器之间设有RO水通道，所述外壳底端设有滤芯下盖，该滤芯下 盖分别设有原水入水口、排水出水口、RO水出水口，所述原水入水口前面按 照水流方向依次连接一原水球阀、低压开关、电磁阀、增压泵，所述RO水出 水口连接一高压开关，该高压开关一路连接一储水桶，另一路依次连接一后置 抑菌活性炭、一双出水龙头，所述排水出水口一路直接连接所述双出水龙头， 另一路连接所述原水入水口，形成回路。
2.根据权利要求1所述的逆渗透无废水集成器，其特征在于，所述双出水 龙头包括一RO水水龙头，一废水水龙头。
3.根据权利要求1所述的逆渗透无废水集成器，其特征在于，所述双出水 龙头的手把设有RO水档位、废水档位、停止档位。
4.根据权利要求1所述的逆渗透无废水集成器，其特征在于，所述第一 PPF滤芯的孔径为5μm。
5.根据权利要求1所述的逆渗透无废水集成器，其特征在于，所述第二 PPF滤芯的孔径为1μm。
6.根据权利要求1所述的逆渗透无废水集成器，其特征在于，所述颗粒活 性炭滤芯的孔径为85C。
说明书
逆渗透无废水集成器
技术领域
本发明涉及的是水处理技术领域，具体地说，是一种逆渗透无废水集成器。
背景技术
水是生命之源，是人类赖以生存和发展不可缺少的最重要的物质资源之一。 然而，随着人类的发展，水资源的污染越来越严重，需要对原水进行净化后才 能饮用。通常，家用水处理机以符合国家标准之自来水为原水，对其进行深度 净化处理，制取净水或可直接生饮的优质饮用水，在去除原水中有害物质的同 时，保留了原水中的有益物质。
RO逆渗透技术是20世纪60年代初发展起来的以压力为驱动力的膜分离技 术。现有的RO逆渗透水处理机的工作原理参见图1：自来水道内的原水首先经 过前过滤系统，除去一些原水中的悬浮物、颗粒状杂质等，降低水的浓度;然 后经过活性炭过滤系统，去除原水中的余氯和异味;再经过后处理系统，进步 一净化;最后经过RO逆渗透膜，通过RO逆渗透膜出来的水分两路，一路是RO 水，另一路是废水。其中RO水流入储水桶内，直到储水桶内水满，管路中的RO 增压泵会停止工作。而废水则直接流入下水道内。
然而，现有的RO逆渗透水处理机存在以下缺陷：
一、各级滤芯分别独立安装在一外壳内，占用体积比较大，需要的水管也 很多。
二、经过RO逆渗透膜处理过的废水，其实比自来水管里的原水要干净，因 为此水是经过前过滤系统、活性炭过滤系统和后处理系统处理过的，直接流入 下水道内，是一种非常浪费的行为。
三、RO逆渗透膜作为逆渗透系统的核心元件，其工作性能的优良与否直接 影响了逆渗透系统的造水功能。当RO逆渗透系统运行一段时间后，会在其RO 逆渗透膜上滞留一层菌层和其他有机物及无机物等污染物，时间长了还会造成 逆渗透系统的进口压力增加，甚至造成RO逆渗透膜的堵塞，造成RO逆渗透系 统产水量降低，透盐率增加，所以需要对RO逆渗透膜经常清洗，但是在平时使 用中若找专门的RO逆渗透膜清洗设备又会增加使用成本。
发明内容
本发明的目的，在于提供一种逆渗透无废水集成器，该无废水集成器将各 级滤芯同时置于一个外壳内，从而缩小了整体体积，减少了水管。
本发明的另一目的，在于提供一种逆渗透无废水集成器，其通过将经过RO 逆渗透膜过滤后的那路废水连接到一双出水龙头，实现了废水的利用。
本发明的又一目的，在于提供一种逆渗透无废水集成器，其通过打开双出 水龙头上的废水开关，在RO逆渗透膜不工作时，将经过RO逆渗透膜前面各级 滤芯的水直接对RO逆渗透膜进行清洗。
为了实现上述目的，本发明是通过以下技术方案实现的：

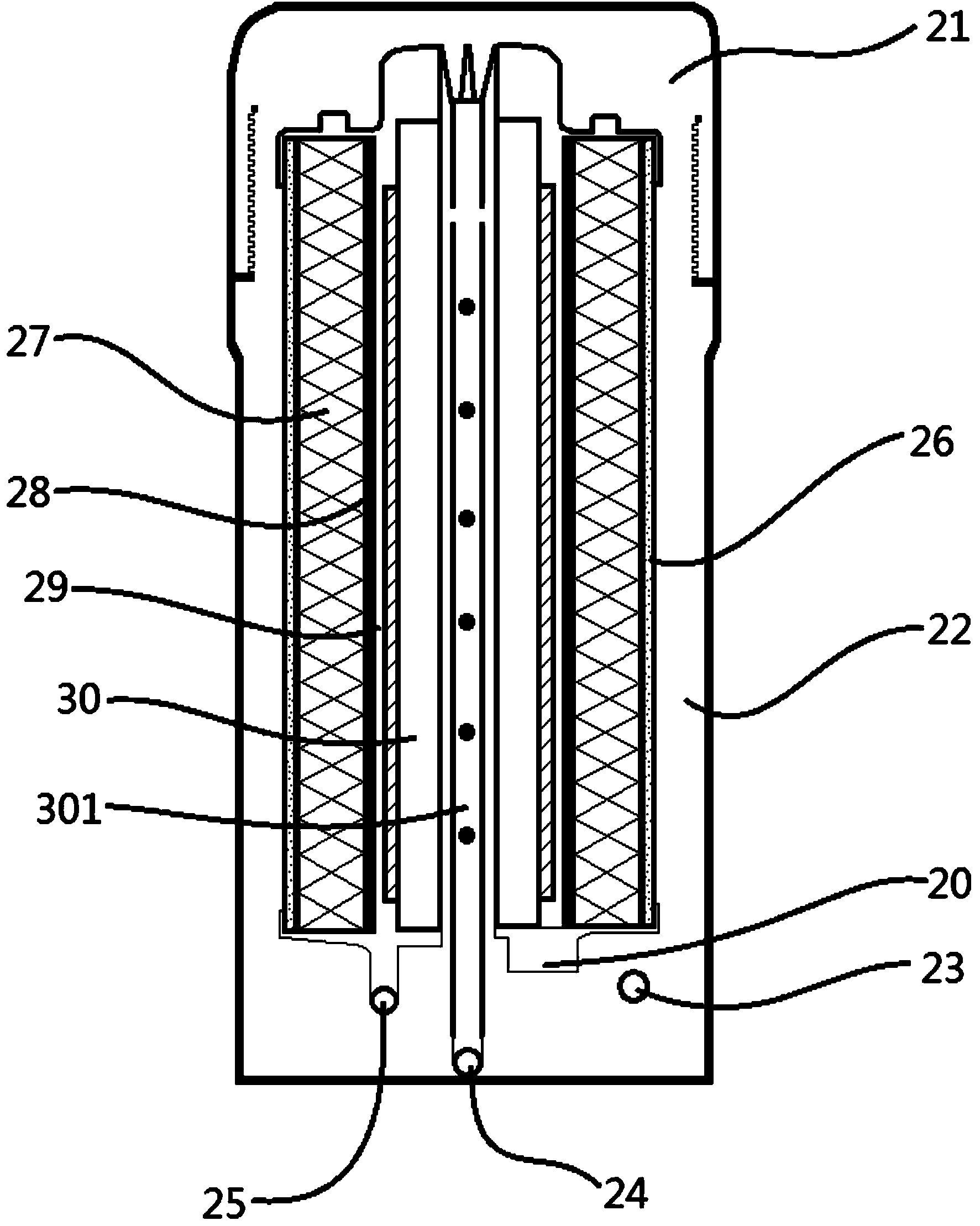

逆渗透无废水集成器，包括一圆筒形外壳，该外壳上部配有一顶盖，所述 外壳内设有圆筒形的第一PPF滤芯、圆筒形的颗粒活性炭滤芯、圆筒形的第二 PPF滤芯、RO逆渗透水处理器，所述第一PPF滤芯、颗粒活性炭滤芯、第二PPF 滤芯、RO逆渗透水处理器的横截面直径依次减小，所述第一PPF滤芯、颗粒活 性炭滤芯、第二PPF滤芯从外向内依次同轴套设在所述RO逆渗透水处理器的外 围，形成了一同轴圆筒形的套筒结构，所述第二PPF滤芯和RO逆渗透水处理器 之间设有RO水通道，所述外壳底端设有滤芯下盖，该滤芯下盖分别设有原水入 水口、排水出水口、RO水出水口，所述原水入水口前面按照水流方向依次连接 一原水球阀、低压开关、电磁阀、增压泵，所述RO水出水口连接一高压开关， 该高压开关一路连接一储水桶，另一路依次连接一后置抑菌活性炭、一双出水 龙头，所述排水出水口一路直接连接所述双出水龙头，另一路连接所述原水入 水口，形成回路。
进一步，所述双出水龙头包括一RO水水龙头，一废水水龙头。
进一步，所述双出水龙头的手把设有RO水档位、废水档位、停止档位。
进一步，所述第一PPF滤芯的孔径为5μm。
进一步，所述第二PPF滤芯的孔径为1μm。
进一步，所述颗粒活性炭滤芯的孔径为85C。
本发明的工作原理：打开高压开关，RO逆渗透水处理器开始制水，经过RO 逆渗透水处理器的水分两路走向：一路是RO水，另一路是废水，废水经过回路 重复利用;RO水流入储水桶内，当储水桶满时，高压开关会控制增压泵停止工 作，自动切断电源使整机停止运转。如将双出水龙头的手把打到RO水档位，则 储水桶内的RO水从RO水水龙头流出。随着储水桶内的水越来越少，当储水桶 内压力小到一定程度时，高压开关又开始工作，RO逆渗透水处理器继续制水。
将双出水龙头的手把打到废水档位，这时经第一PPF滤芯、颗粒活性炭滤 芯和第二PPF滤芯过滤后的水直接在RO逆渗透膜上冲洗(但不经过RO逆渗透 膜)，将滞留在上面的菌层等污染物冲洗掉，经过RO逆渗透膜冲洗后的废水从 废水水龙头流出。
将第一PPF滤芯、颗粒活性炭滤芯、第二PPF滤芯分别做成圆筒状，并依 此同轴套设在RO逆渗透水处理器的外围，做成一个制水集成器，并置于一个外 壳内，减少了体积，和水管。
有益效果：本发明的逆渗透无废水集成器，体积变小，使用的水管数量也 减少;把废水利用了起来，节省了水资源;直接用废水对RO逆渗透膜进行清洗， 节约了清洗成本，延长了RO逆渗透膜的使用寿命。
