申请日2014.03.19
公开(公告)日2014.10.22
IPC分类号C02F9/06
摘要
一种制药废水的预处理设备，包括pH调整池、与pH调整池连接的多级铁碳池、与多级铁碳池连接的混合池、与混合池连接的多级Fenton池、与多级Fenton池连接的pH回调池、与pH回调池连接的脱气池、与脱气池连接的混凝池、与混凝池连接的絮凝池、与絮凝池连接的沉淀池以及加药放置区。铁碳池和Fenton池同样在酸性条件下反应，只需调整一次pH，铁碳池产生的亚铁离子和铁离子可继续被后续Fenton池做催化剂使用，大大节省系统加药量，降低运行费用。通过系统中各个单元的协同运作，利用微电解和高级氧化联合作用，去除大量COD，降低废水的毒性和对微生物的抑制性，提高废水的可生化性，提供一种高效、经济、普遍适用的制药废水的预处理设备。
权利要求书

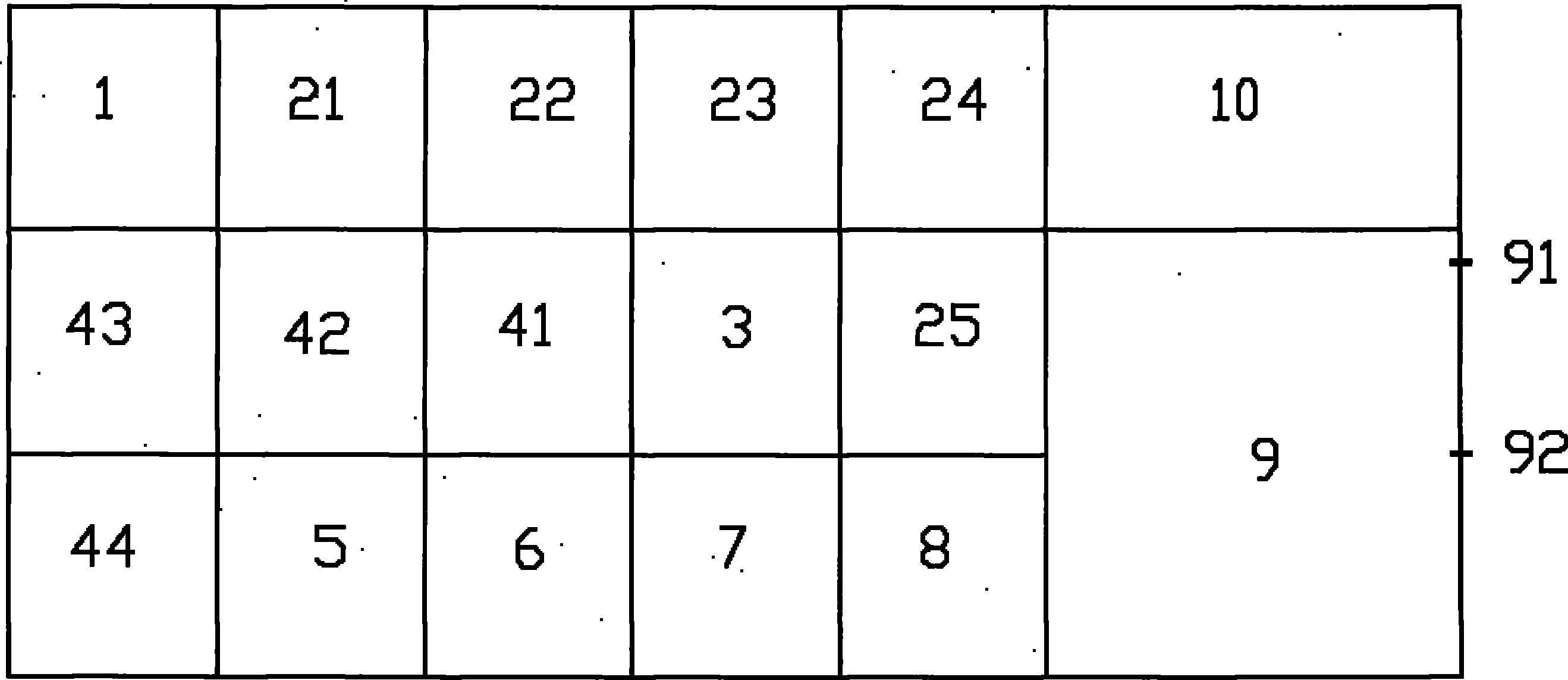

1.一种制药废水的预处理设备，包括pH调整池(1)、与pH调整池(1)连接的多级铁碳池(2)、与多级铁碳池(2)连接的混合池(3)、与混合池(3)连接的多级Fenton池(4)、与多级Fenton池(4)连接的pH回调池(5)、与pH回调池(5)连接的脱气池(6)、与脱气池(6)连接的混凝池(7)、与混凝池(7)连接的絮凝池(8)、与絮凝池(8)连接的沉淀池(9)以及加药放置区(10)。
2.根据权利要求1所述的一种制药废水的预处理设备，其特征在于：所述多级铁碳池(2)为第一铁碳微电解池(21)、第二铁碳微电解池(22)、第三铁碳微电解池(23)、第四铁碳微电解池(24)、第五铁碳微电解池(25)串联而成，池子底部布有格栅板用来放置铁碳填料，格栅板下面设有高效潜水曝气装置。
3.根据权利要求1所述的一种制药废水的预处理设备，其特征在于：所述多级Fenton池(4)为第一Fenton反应池(41)、第二Fenton反应池(42)、第三Fenton反应池(43)、第四Fenton反应池(44)串联而成。
4.根据权利要求1所述的一种制药废水的预处理设备，其特征在于：所述吹脱池(6)设有吹脱装置。
5.根据权利要求1所述的一种制药废水的预处理设备，其特征在于：所述pH回调池(5)和脱气池(6)可以合并。
说明书
一种制药废水的预处理设备
技术领域
本实用新型涉及工业废水净化领域，具体涉及一种制药废水的预处理设备。
背景技术
随着制药行业的飞速发展，制药废水的排放量日渐增加，由于生产工序复杂，原料种类繁多，产品转化率低使得制药业“三废”产生量大。药剂生产过程中残余的原料、产品和副产品如果不加妥善处置，将有几十倍乃至几千倍于药物产品的“三废”物质产生，其中废水对环境的污染最为严重，如不及时处理将制约制药行业的发展。
制药废水种类繁多、成分复杂，如发酵残余基质及营养物、溶媒提取过程的萃余液、离子交换过程排出的吸附废液等废水COD极高，甚至高达几十万，使用常规手段处理非常困难，并且处理费用非常昂贵;发酵的残余培养基质和发酵产生的微生物丝菌体等废水的SS极高，进入生化系统会严重影响生物处理效果;抗生素类废水中抗生素含量较高，会抑制微生物的生长;中间代谢产物、表面活性剂(破乳剂、消沫剂等)和提取分离中残留的高浓度酸、碱、有机溶剂等化工原料含量高，使得制药废水的pH波动很大，不适宜微生物的生长和繁殖，故而不适宜用生物法进行处理。
国内外已有一些关于制药废水的处理方法，如“一种制药废水的处理方法”(CN 102923890A)采用化学法进行处理，加药量过大，处理费用较高;“一种生物制药废水处理方法”(CN 101746919A)利用厌氧技术处理制药废水，处理条件较为苛刻。
实用新型内容
本实用新型所要解决的技术问题在于提供一种高效、经济、普遍适用的制 药废水的预处理设备。
为解决上述技术问题，本实用新型采用如下方案：一种制药废水的预处理设备，包括pH调整池、多级铁碳池、混合池、多级Fenton池、pH回调池、脱气池、混凝池、絮凝池、沉淀池与加药放置区。
作为优选，所述pH回调池和脱气池可以合并，空出一个池子可以改造成铁碳池或者Fenton反应池，来应对不同水质废水的需求。
作为优选，所述多级铁碳池为第一铁碳微电解池、第二铁碳微电解池、第三铁碳微电解池、第四铁碳微电解池、第五铁碳微电解池串联而成，并且铁碳池底部有高效潜水曝气装置来增加微电解的效果。
作为优选，所述多级Fenton池为第一Fenton反应池、第二Fenton反应池、第三Fenton反应池、第四Fenton反应池串联而成，多级加药能够更加精准的控制药量，并且分层次加药有效提高了双氧水的利用率。
作为优选，所述吹脱池设有吹脱装置，将反应产生的部分氧气吹出，避免了絮凝之后生成的沉淀与气泡结合上浮随出水排出的问题，并可以将未参加反应的Fe2+氧化成Fe3+，降低后续药品投加量。
有益效果：
本实用新型采用上述技术方案提供一种制药废水的预处理设备，通过系统中各个单元的运作，去除大量COD并降低废水的毒性、对生物的抑制性，提高废水的可生化性。特别是pH回调池和脱气池可以合并，空出一个池子可以改造成铁碳池或者Fenton反应池，实现了装置在高负荷运行时也能调节各段工艺的停留时间，大大增加了装置的适用面，在处理不同废水时可以保障出水稳定并节约加药。所述多级铁碳池为第一铁碳微电解池、第二铁碳微电解池、第三铁碳微电解池、第四铁碳微电解池、第五铁碳微电解池串联而成，可以实时检 测各个铁碳微电解池的pH、曝气量和加药量并及时调控，大大增加了装置的可控性，同时节省加药量。每个铁碳池底部设有高效潜水曝气装置，有效提高微电解的效率，并且充足的氧气供应可以提高铁碳的利用率从而减少铁碳填料的消耗。所述多级Fenton池为第一Fenton反应池、第二Fenton反应池、第三Fenton反应池、第四Fenton反应池串联而成，可以实时检测各个Fenton反应池的pH及加药情况并及时调控，在处理不同的废水时可以灵活调整各类药剂的加药量，保证废水的高效处理。所述吹脱池设有吹脱装置，将反应产生的部分氧气吹出，避免了絮凝之后生成的沉淀与气泡结合上浮随出水排出的问题，并可以将未参加反应的Fe2+氧化成Fe3+，降低后续药品投加量。
