申请日2014.04.09
公开(公告)日2014.08.13
IPC分类号E03F5/22
摘要
本实用新型公开了一种防回流污水提升器，包括箱体，该箱体内设有储水腔，该箱体内位于该储水腔的外部设有水泵和电机，该水泵动力连接至该电机，同时，该水泵的进水口连通至该储水腔，且该水泵具有出水管，该储水腔具有进水管，所述出水管上设有逆止阀。所述逆止阀为铰连于该出水管口部的圆板，且该圆板的半径大于该出水管的口部的外径。所述圆板的靠近该出水管的口部的一侧表面的边缘上设有环形的凸缘，该凸缘的内径大于该出水管的口部的外径。本实用新型的优点是：能够有效防止污水回流。

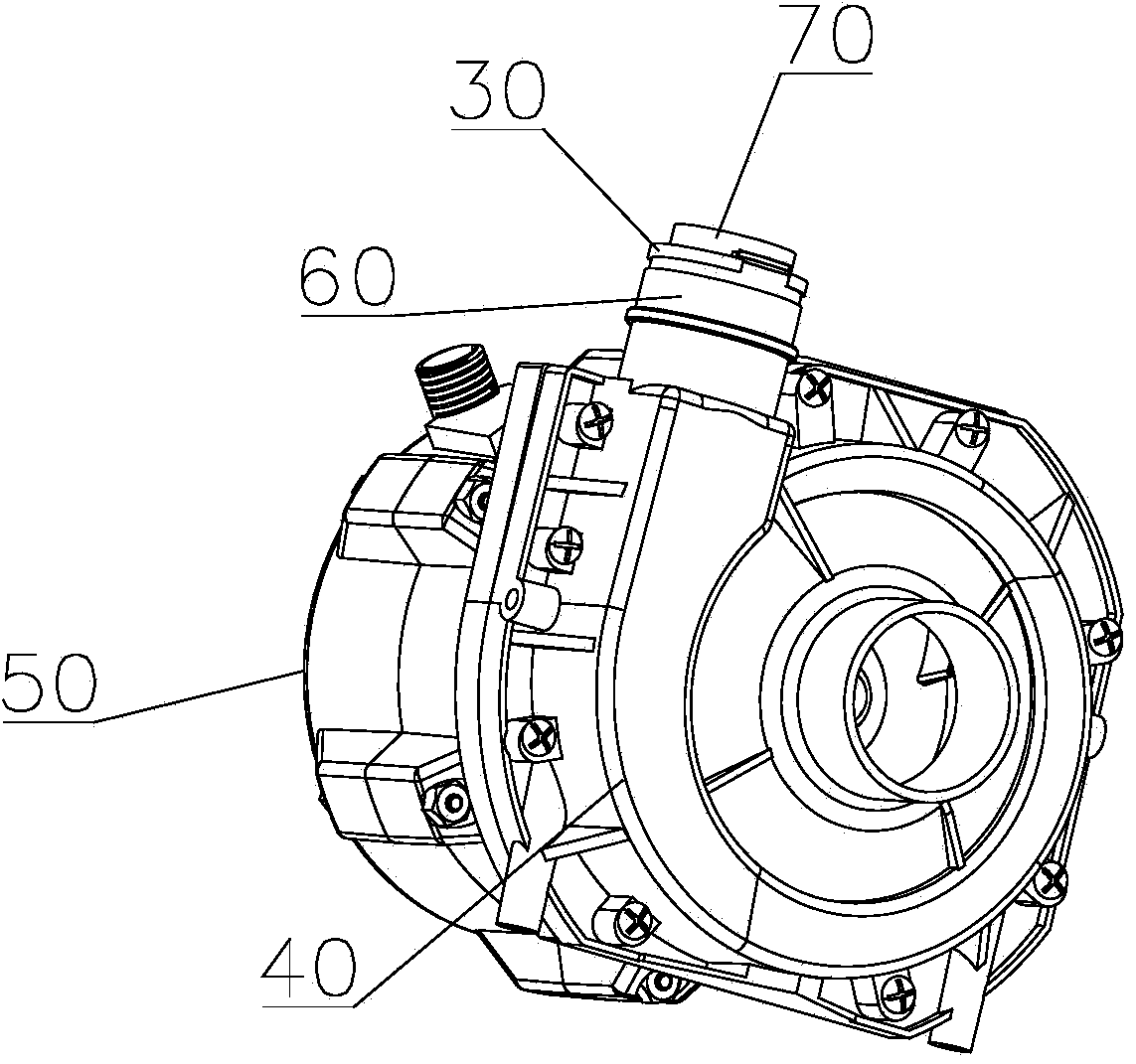

摘要附图
权利要求书
1.防回流污水提升器，包括箱体(10)，该箱体(10)内设有储水腔(11)， 该箱体(10)内位于该储水腔(11)的外部设有水泵(40)和电机(50)，该 水泵(40)动力连接至该电机(50)，同时，该水泵(40)的进水口连通至该 储水腔(11)，且该水泵(40)具有出水管(60)，该储水腔(11)具有进水 管(20)，其特征在于：所述出水管(60)上设有逆止阀。
2.根据权利要求1所述的防回流污水提升器，其特征在于：所述逆止阀 为铰连于该出水管(60)口部的圆板(70)，且该圆板(70)的半径大于该出 水管(60)的口部的外径。
3.根据权利要求2所述的防回流污水提升器，其特征在于：所述圆板(70) 的靠近该出水管(60)的口部的一侧表面的边缘上设有环形的凸缘(30)，该 凸缘(30)的内径大于该出水管(60)的口部的外径。
说明书
防回流污水提升器
技术领域
本发明涉及排污设备技术领域，尤其是涉及一种防回流污水提升器。
背景技术
当盥洗室的位置较低，比如以地下室作为盥洗室时，常常因盥洗室中的 马桶、洗手池的位置低于城市排水管的高度，从而需要污水提升器将盥洗室 内产生的污水提升至一定高度后排至城市排水管内。通常，该污水提升器包 括箱体，该箱体内设有储水腔，该箱体内位于该储水腔的外部设有水泵和电 机，该水泵动力连接至该电机，该水泵的进水口连通至该储水腔，且该水泵 具有出水管，该储水腔具有进水管。而且，该进水管连通至污水源，该出水 管通过一连接管连通至城市排水管。其缺陷在于：污水易于回流至水泵内继 而重新流至储水腔甚至盥洗室内，极不卫生。
发明内容
本发明的目的是提供一种防回流污水提升器，它具有能够有效防止污水 回流的特点。
本发明所采用的技术方案是：防回流污水提升器，包括箱体，该箱体内 设有储水腔，该箱体内位于该储水腔的外部设有水泵和电机，该水泵动力连 接至该电机，同时，该水泵的进水口连通至该储水腔，且该水泵具有出水管， 该储水腔具有进水管，所述出水管上设有逆止阀。
所述逆止阀为铰连于该出水管口部的圆板，且该圆板的半径大于该出水 管的口部的外径。
所述圆板的靠近该出水管的口部的一侧表面的边缘上设有环形的凸缘， 该凸缘的内径大于该出水管的口部的外径。
本发明所具有的优点是：能够有效防止污水回流。本发明的防回流污水 提升器的出水管上设置的逆止阀使污水仅能从水泵通过该出水管排出，反之， 污水无法越过该逆止阀，继而无法回流至该水泵甚至储水腔和盥洗室内。
