申请日2014.04.10
公开(公告)日2014.08.20
IPC分类号C02F9/14
摘要
本实用新型提出了一种含油含洗涤废水处理系统，包括：通过管道连接的初沉池、气提池、砂石过滤池、微生物处理池和过滤池;气提池底部设有曝气管道，气提池内的上部设有集油装置，集油装置下方设有排油口;砂石过滤池包括第一罐体和第二罐体，第一罐体设于第二罐体内，且两者之间在四周都均匀留有空隙，第二罐体上部与入水管道连接，第一罐体内部装有用于过滤的砂石或活性炭，下方设有进水口，上方通过出水管道穿过第二罐体;微生物处理池包括厌氧罐和好氧罐，好氧罐环绕在厌氧罐的外周，从第二罐体的出水管道连接到厌氧罐上方，厌氧罐的下方设有通流小孔，好氧罐底部也连接有曝气管道，好氧罐的上方设有出水口，处理范围广，效果好。

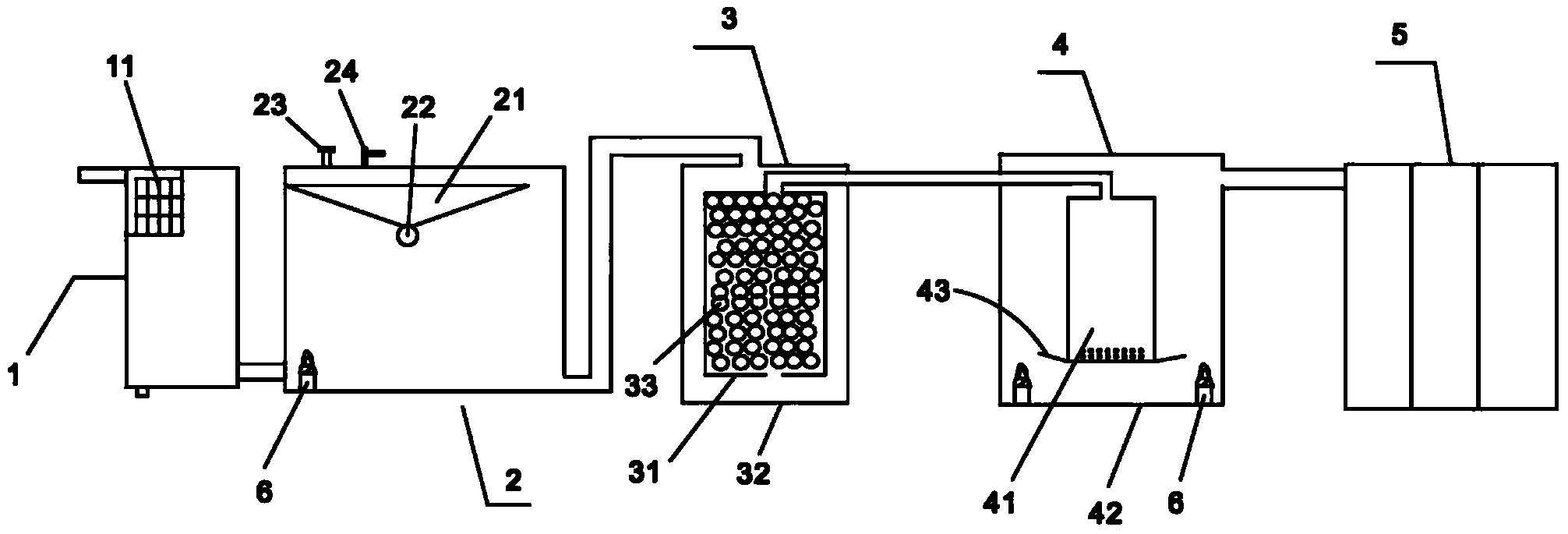

摘要附图
权利要求书
1.一种含油含洗涤废水处理系统，其特征在于，包括：通过管道连接的初 沉池、气提池、砂石过滤池、微生物处理池和过滤池;所述气提池底部设有曝 气管道，所述气提池内的上部设有集油装置，所述集油装置下方设有排油口; 所述砂石过滤池包括第一罐体和第二罐体，所述第一罐体设于所述第二罐体内， 且两者之间在四周都均匀留有空隙，所述第二罐体上部与入水管道连接，所述 第一罐体内部装有用于过滤的砂石或活性炭，下方设有进水口，上方通过出水 管道穿过所述第二罐体;所述微生物处理池包括厌氧罐和好氧罐，所述好氧罐 环绕在所述厌氧罐的外周，从所述第二罐体的出水管道连接到所述厌氧罐上方， 所述厌氧罐的下方设有通流小孔，所述好氧罐底部也连接有曝气管道，所述好 氧罐的上方设有出水口。
2.如权利要求1中所述含油含洗涤废水处理系统，其特征在于：所述初沉 池的入口端设有格栅。
3.如权利要求1中所述含油含洗涤废水处理系统，其特征在于：所述气提 池上部还设有气量调节阀，所述集油装置主体呈漏斗状，所述气提池外部设有 调节所述集油装置高度的高度调节阀。
4.如权利要求1中所述含油含洗涤废水处理系统，其特征在于：所述好氧 罐底部的曝气管道置于所述好氧罐的外周，且所述厌氧罐的底部设有一圈环状 裙边。
说明书
一种含油含洗涤废水处理系统
技术领域
本实用新型涉及水处理领域，特别是指一种含油含洗涤废水处理系统。
背景技术
水是日常生活必备的，也是人体生长必备的，而水资源的有限的，同时， 现在经常有地方出现水资源不足的情况，因此，能否循环利用水，成了一个非 常重要的问题，关于水的处理装置，已有不少，不过根据处理水体的不同，处 理装置也会相应的变化，但由于使用群体复杂，对于水质的污染也很复杂，通 常日常的废水中含油含洗涤物质，因此需要进行处理掉的杂质很多，而目前， 对于多种杂质去除的设备相对较少，而且在性能以及处理量上均需要进行提升， 从而，需要一种更加方便，适用范围广的处理设备或系统。
实用新型内容
本实用新型提出一种含油含洗涤废水处理系统，能够处理含油、含洗涤等 废水，处理范围广，效果好。
本实用新型的技术方案是这样实现的：一种含油含洗涤废水处理系统，包 括：通过管道连接的初沉池、气提池、砂石过滤池、微生物处理池和过滤池; 所述气提池底部设有曝气管道，所述气提池内的上部设有集油装置，所述集油 装置下方设有排油口;所述砂石过滤池包括第一罐体和第二罐体，所述第一罐 体设于所述第二罐体内，且两者之间在四周都均匀留有空隙，所述第二罐体上 部与入水管道连接，所述第一罐体内部装有用于过滤的砂石或活性炭，下方设 有进水口，上方通过出水管道穿过所述第二罐体;所述微生物处理池包括厌氧 罐和好氧罐，所述好氧罐环绕在所述厌氧罐的外周，从所述第二罐体的出水管 道连接到所述厌氧罐上方，所述厌氧罐的下方设有通流小孔，所述好氧罐底部 也连接有曝气管道，所述好氧罐的上方设有出水口。
进一步，所述初沉池的入口端设有格栅。
进一步，所述气提池上部还设有气量调节阀，所述集油装置主体呈漏斗状， 所述气提池外部设有调节所述集油装置高度的高度调节阀。
进一步，所述好氧罐底部的曝气管道置于所述好氧罐的外周，且所述厌氧 罐的底部设有一圈环状裙边。
本实用新型的有益效果为：本实用新型的所述含油含洗涤废水处理系统， 通过将气提池，砂石处理池和微生物处理池等的配合，能够将污水中的油污， 有机无机物质，颗粒物质等等，全部去除，适用范围广。
