申请日2014.04.10
公开(公告)日2014.08.06
IPC分类号C02F103/30; C02F9/14
摘要
本实用新型涉及一种纺织污水处理循环利用系统，它包括水箱、与水箱相连通的纺织器械，它还包括用于收集纺织器械污水的预处理池、用于对污水进行酸碱调节的调节池、用于去除污水中固体颗粒的气浮池、用于降解污水中有机物的生物氧化池、用于对污水进行深度净化的过滤膜，所述的预处理池、调节池、气浮池、生物氧化池、过滤膜依次连通，所述的过滤膜还与水箱相连通。本实用新型纺织污水处理循环利用系统，通过依次连通的预处理池、调节池、气浮池、生物氧化池、过滤膜对纺织废水进行处理，并将处理后的废水导入水箱中，实现了对水资源的循环利用，降低了企业的生产成本，减少了对环境的污染。

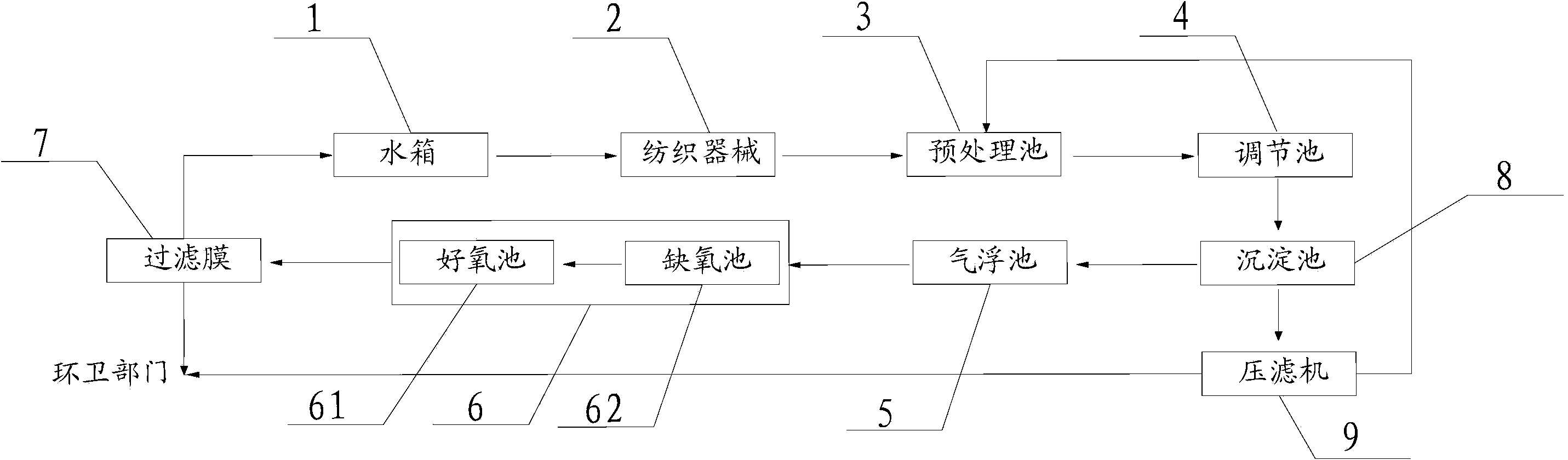

摘要附图
权利要求书
1.一种纺织污水处理循环利用系统，它包括水箱(1)、与水箱(1)相连通的纺织器械(2)，其特征在于：它还包括用于收集纺织器械(2)污水的预处理池(3)、用于对污水进行酸碱调节的调节池(4)、用于去除污水中固体颗粒的气浮池(5)、用于降解污水中有机物的生物氧化池(6)、用于对污水进行深度净化的过滤膜(7)，所述的预处理池(3)、调节池(4)、气浮池(5)、生物氧化池(6)、过滤膜(7)依次连通，所述的过滤膜(7)还与水箱(1)相连通。
2.根据权利要求1所述的纺织污水处理循环利用系统，其特征在于：所述调节池(4)和气浮池(5)之间设有与其分别连通的沉淀池(8)。
3.根据权利要求2所述的纺织污水处理循环利用系统，其特征在于：所述纺织污水处理循环利用系统还包括压滤机(9)，所述压滤机(9)分别与沉淀池(8)、预处理池(3)相连通。
4.根据权利要求1所述的纺织污水处理循环利用系统，其特征在于：所述生物氧化池(6)包括依次连通的缺氧池(61)和好氧池(62)。
说明书
一种纺织污水处理循环利用系统
技术领域
本实用新型涉及一种污水处理系统，具体涉及一种污水处理循环利用系统，用于纺织过程中产生污水的处理。
背景技术
目前在纺织的过程中会产生大量的污水，污水中主要的污染物为非水溶性的油脂、胶状物、细小悬浮颗粒、化学浆液等。如果这些污水不经过处理直接排放，不仅对环境造成不可逆转的破坏，而且也是对水资源的一种浪费。水资源短缺已成为制约我国经济和社会发展的重要因素。工业取水量占全国取水量的20%，为进一步加强工业节水工作，缓解我国水资源的供需矛盾，遏制水环境恶化的势头，促进工业经济与水资源及环境的协调发展，2005年颁布的《中国节水技术政策大纲》首先提出了发展外排废水回用和“零排放”技术的要求。2007年11月国家新颁布的《国家环境保护“十一五”规划》更明确要求推广废水循环利用，努力实现废水少排放或零排放。为了响应国家的号召节约用水，同时保护环境、节约企业生产成本，很有必要对纺织废水进行清洁处理，实现水资源循环利用。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种纺织污水处理循环利用系统。
为达到上述目的，本实用新型采用的技术方案是：一种纺织污水处理循环利用系统，它包括水箱、与水箱相连通的纺织器械，它还包括用于收集纺织器械污水的预处理池、用于对污水进行酸碱调节的调节池、用于去除污水中固体颗粒的气浮池、用于降解污水中有机物的生物氧化池、用于对污水进行深度净化的过滤膜，所述的预处理池、调节池、气浮池、生物氧化池、过滤膜依次连通，所述的过滤膜还与水箱相连通。
优化地，所述调节池和气浮池之间设有与其分别连通的沉淀池。
进一步地，所述纺织污水处理循环利用系统还包括压滤机，所述压滤机分别与沉淀池、预处理池相连通。
优化地，所述生物氧化池包括依次连通的缺氧池和好氧池。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型纺织污水处理循环利用系统，通过依次连通的预处理池、调节池、气浮池、生物氧化池、过滤膜对纺织废水进行处理，并将处理后的废水导入水箱中，实现了对水资源的循环利用，降低了企业的生产成本，减少了对环境的污染。
