申请日2014.04.09
公开(公告)日2014.08.13
IPC分类号H02K7/02; B01F7/04
摘要
本实用新型涉及一种污水处理搅拌机，尤其涉及一种飞轮储能式污水处理搅拌机，包括叶轮，叶轮前端设置飞轮储能装置，飞轮储能装置与叶轮之间设置减速器，飞轮储能装置包括真空容器、第一磁悬浮轴承、第二磁悬浮轴承、主轴、电机和飞轮，第一磁悬浮轴承、第二磁悬浮轴承、主轴、电机和飞轮均设置在真空容器中，真空容器末端设置主轴伸出孔，主轴贯穿设置于真空容器内部，主轴末端通过主轴伸出孔伸出真空容器并与减速器连接，主轴末端与真空容器的接触处设置密封装置。本实用新型将飞轮储能装置与污水处理搅拌机相结合，在实现搅拌污水目的的同时，能够将动能储存起来，在需要的时候将动能转化成电能，用于设备上的用电，能够提高资源的利用率。

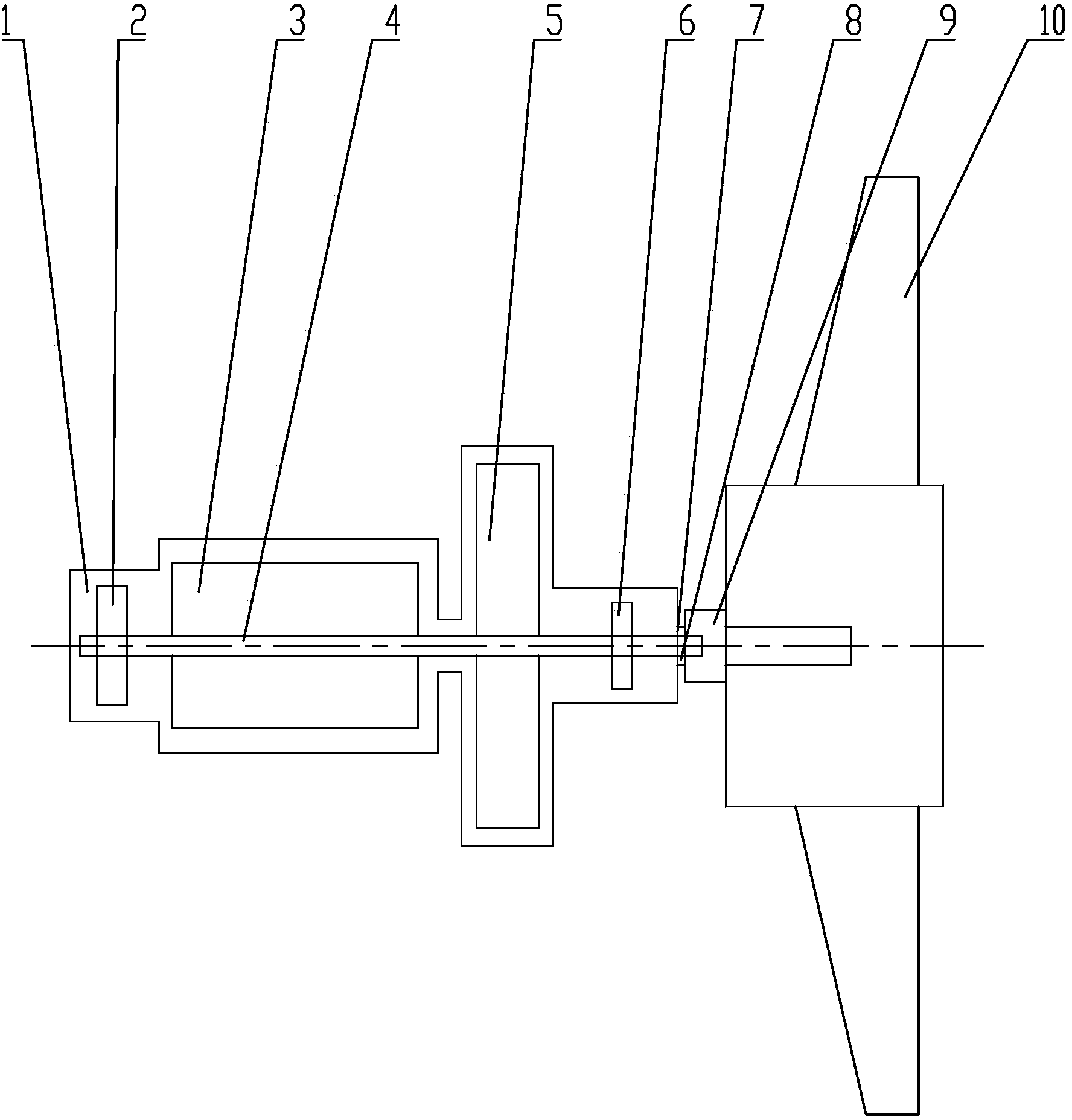

摘要附图
权利要求书
1.一种飞轮储能式污水处理搅拌机，包括叶轮(10)，其特征在于：叶 轮(10)前端设置飞轮储能装置，飞轮储能装置与叶轮(10)之间设置减速 器(9)，飞轮储能装置包括真空容器(1)、第一磁悬浮轴承(2)、第二磁悬 浮轴承(6)、主轴(4)、电机(3)和飞轮(5)，第一磁悬浮轴承(2)、第二 磁悬浮轴承(6)、主轴(4)、电机(3)和飞轮(5)均设置在真空容器(1) 中，真空容器(1)末端设置主轴伸出孔(7)，主轴(4)贯穿设置于真空容 器(1)内部，主轴(4)末端通过主轴伸出孔(7)伸出真空容器(1)并与 减速器(9)连接，主轴(4)两端分别设置第一磁悬浮轴承(2)和第二磁悬 浮轴承(6)，第一磁悬浮轴承(2)和第二磁悬浮轴承(6)之间设置电机(3) 和飞轮(5)，电机(3)沿主轴(4)中心线方向设置在飞轮(5)的前面。
2.根据权利要求1所述的飞轮储能式污水处理搅拌机，其特征在于：所 述的主轴(4)末端与真空容器(1)的接触处设置密封装置(8)。
说明书
飞轮储能式污水处理搅拌机
技术领域
本实用新型涉及一种污水处理搅拌机，尤其涉及一种飞轮储能式污水处 理搅拌机。
背景技术
飞轮储能是指利用电动机带动飞轮高速旋转，将电能转化成动能储存起 来，在需要的时候再用飞轮带动发电机发电的储能方式。
污水处理搅拌机是常用的污水处理设备，广泛应用于工业和城市污水处 理厂的曝气池和厌氧池中，推进搅拌含有悬浮物的污水和稀泥浆等，创建水 流，加强搅拌功能，防止污泥沉淀。现有的污水处理搅拌机需要利用电机带 动叶轮旋转，需要有专门的电机，叶轮的旋转只能用于搅拌的功能，资源利 用率低。
实用新型内容
本实用新型的目的是：提供一种飞轮储能式污水处理搅拌机，将叶轮旋 转的动能储存起来，在需要的时候用动能带动电机发电，能够提高资源的利 用率。
为实现上述目的，本实用新型采用的技术方案为：
本飞轮储能式污水处理搅拌机包括叶轮，叶轮前端设置飞轮储能装置， 飞轮储能装置与叶轮之间设置减速器，飞轮储能装置包括真空容器、第一磁 悬浮轴承、第二磁悬浮轴承、主轴、电机和飞轮，第一磁悬浮轴承、第二磁 悬浮轴承、主轴、电机和飞轮均设置在真空容器中，真空容器末端设置主轴 伸出孔，主轴贯穿设置于真空容器内部，主轴末端通过主轴伸出孔伸出真空 容器并与减速器连接，主轴两端分别设置第一磁悬浮轴承和第二磁悬浮轴承， 第一磁悬浮轴承和第二磁悬浮轴承之间设置电机和飞轮，电机沿主轴中心线 方向设置在飞轮的前面。
主轴末端与真空容器的接触处设置密封装置，保证真空容器的良好密封 性。
在使用飞轮储能式污水处理搅拌机时，先通过电机带动飞轮旋转，经过 减速器减速成需要的转速，带动叶轮旋转，用于搅拌污水，在这个过程中飞 轮储能装置将电能转化成动能储存起来，在需要的时候用飞轮带动电机发电， 用于飞轮储能式污水处理搅拌机或者其他设备的用电，能够提高资源的利用 率。
本实用新型与现有技术相比所具有的有益效果是：
飞轮储能式污水处理搅拌机将飞轮储能装置与污水处理搅拌机相结合， 在实现搅拌污水目的的同时，能够将动能储存起来，在需要的时候将动能转 化成电能，用于设备上的用电，能够提高资源的利用率。
