申请日2014.11.11
公开(公告)日2015.02.18
IPC分类号C02F3/30
摘要
本发明涉及一种A2O污水处理装置及其处理方法，A2O工艺经改造后，由两组厌氧池和缺氧池，并共用好氧池和二沉池构成。其工艺流程由两套硝化液回流系统、污泥回流系统构成。当其中一套硝化液回流系统、污泥回流系统及相对应的进水系统处于运行状态时，另一套硝化液回流系统、污泥回流系统及相对应的进水系统则处于静歇状态。在此过程中，系统的好氧池始终处于运行状态。
权利要求书
1.一种A2O污水处理装置，其特征在于：包括以下装置，厌氧池，缺氧池，好氧池(5)和二沉池(6)，其特征在于厌氧池，缺氧池，好氧池和二沉池串联设置，所述厌氧池，具有第一厌氧池(1)和第二厌氧池(2)，缺氧池具有第一缺氧池(3)和第二缺氧池(4)，所述第一厌氧池和第二厌氧池并联设置，第一缺氧池和第二缺氧池并联设置，所述第一厌氧池和第一缺氧池串联设置，第二厌氧池和第二缺氧池串联设置。
2.一种A2O污水处理方法，其特征在于：包括以下步骤：
首先污水分别经过第一厌氧池(1)和第二厌氧池(2)进入第一缺氧池(3)和第二缺氧池(4)，经过好氧池(5)后流入二沉池(6)，过滤水和剩余污泥分别排出，回流的污泥再次经过厌氧池进行二次处理。
3.如权利要求2所述的一种A2O污水处理方法，其特征在于：所述污水经过好氧池(5)后一部分混合液进入缺氧池进行二次处理。
说明书
一种 A2O污水处理装置及其处理方法
技术领域
本发明专利涉及一种A2O污水处理装置及其处理方法。
背景技术
目前我国运营的城镇污水处理厂中，超过30%的污水处理厂是在2006年以 前建成并投入运营。在所运营的城镇污水处理厂中，出水水质能达一级A标的 比例较低。据调查，排放标准达到一级A的污水处理厂数量约12%，达到一级B 的污水处理厂数量约54%，剩下的34%污水处理厂排放标准在一级B以下。从 污水处理能力角度而言，达到一级A排放标准的全部污水处理厂处理能力占比 还不到7%。因此，采用适宜技术对现有污水处理厂作升级改造，并显著提高出 水水质的空间很大。现有污水处理厂改造提标的措施主要有二：1)通过增加后 续深度处理单元或其他污水处理构筑物而提高出水水质;2)采用外加化学除磷+ 消毒+外加碳源等措施而强化出水水质。但不管采用上述哪一种措施，污水处理 厂的升级改造必然带来投入的增加，最终结果即增加了污水处理厂的投资运行成 本。根据资料，采用上述措施使污水处理厂出水达一级A标，将使污水处理的 直接成本增加30%～50%。由此可见，现有的污水处理厂改造提标面临极大的资 金压力。若能在增加少量投资(直接成本的3%～7%以内)的约束条件下，利用 污水处理厂现有构筑物作简单改造并优化其工艺流程后，使其出水水质完全达一 级A标，则可大大提高现有污水处理厂改造升级的可行性。
市政污水的处理工艺很多。就目前而言，A2O是应用得较为广泛的、具有相 对较高COD去除及脱氮除磷功效的污水处理工艺。但根据多年的运行实际情况 而言，其出水仍难以完全达一级A标。为达一级A标，其有效途径即是采取适 宜措施对现有污水处理厂作升级改造。根据资料，现有的改造措施将使污水处理 厂的直接成本在原来的基础上增加30%～50%。由此可见，现有污水处理厂的改 造提标面临极大的资金压力。若能利用采用A2O工艺污水处理厂现有的构筑物 作简单改造而使其出水水质达一级A标，则可大大提高此类工艺污水处理厂改 造升级的可行性。此即为本发明拟解决的关键问题所在。
就目前而言，A2O是应用得较为广泛、具有较高COD去除及脱氮除磷功效 的污水处理工艺。但就该工艺多年的运行实际情况而言，其出水仍难以完全达一 级A标。本课题组利用多年的研究成果，拟在A2O工艺的基础上，通过在厌氧、 缺氧单元中间增设隔离板而改造成两组厌氧/缺氧结构，并增加一套硝化液回流 系统、污泥回流系统;运行过程中，当一套硝化液回流系统、污泥回流系统与进 水系统处于运行状态时，另一套硝化液回流系统、污泥回流系统与进水系统则处 于静歇状态。这一结构改造和独特的两系列运行方式具有高效的脱氮除磷效果、 出水水质稳定、剩余污泥产率低等技术优势。这是其他污水处理技术短时期无法 取代的，这也将使得该技术的推广和应用具有长期的市场保障。A2O污水处理工 艺以上述结构改造和运行方式革新的研究目前尚未见报道，实为首创。
本发明拟解决的关键技术问题是：以相对少量投资投入(3%～7%)改造A2O 工艺污水处理工艺的结构，并革新其工艺流程，从而获取可持续的绝对高效的 COD去除及脱氮除磷功效，使其出水完全达一级A标。
发明内容
本发明专利的目的在于提供一种A2O污水处理装置及其处理方法，本发明采 用如下技术方案：(说明改造的主要内容，如何改造，按图中的内容进行说明)

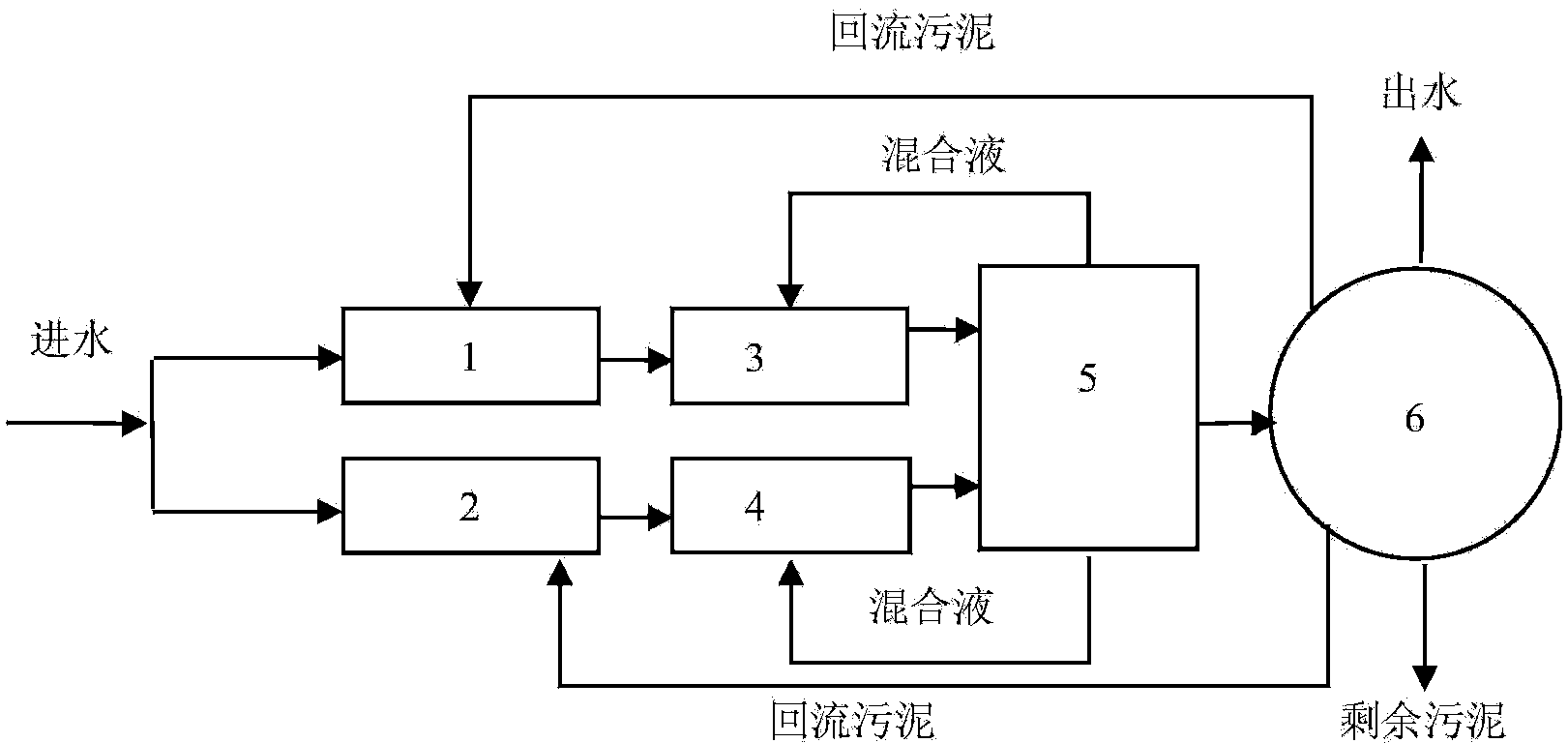

一种A2O污水处理装置，其特征在于包括以下装置，厌氧池，缺氧池，好氧 池(5)和二沉池(6)，其特征在于厌氧池，缺氧池，好氧池和二沉池串联设置， 所述厌氧池，具有第一厌氧池(1)和第二厌氧池(2)，缺氧池具有第一缺氧池 (3)和第二缺氧池(4)，所述第一厌氧池和第二厌氧池并联设置，第一缺氧池 和第二缺氧池并联设置，所述第一厌氧池和第一缺氧池串联设置，第二厌氧池和 第二缺氧池串联设置。
一种A2O改造提标的方法，经改造后其特征在于包括以下步骤：
首先污水分别经过第一厌氧池(1)和第二厌氧池(2)进入第一缺氧池(3) 和第二缺氧池(4)，经过好氧池(5)后流入二沉池(6)，过滤水和剩余污泥分 别排出，回流的污泥再次经过厌氧池进行二次处理。
污水经过好氧池(5)后一部分混合液进入缺氧池进行二次处理。
有益效果：
进行改造时，只需在现有A2O工艺的基础上，在厌氧、缺氧单元中间增设 隔离板而改造成两组厌氧/缺氧结构，并增加一套硝化液回流系统、污泥回流系 统，即可实现A2O工艺的结构改造。当其中一套硝化液回流系统、污泥回流系 统及相对应的进水系统处于运行状态时，另一套硝化液回流系统、污泥回流系统 及相对应的进水系统则处于静歇状态。对A2O工艺作改造时，基建费用仅增加 3%～7%，但可换取COD去除及脱氮除磷功效的显著提高。与传统A2O、改良性 A2O、以及其他活性污泥工艺相比，相同边界条件下A2O污水处理工艺经改造提 标后的污水处理能力和污染物去除效率均得以显著提高。A2O污水处理工艺的此 类改造研究目前尚未见报道，实为首创。
