申请日2014.11.11
公开(公告)日2015.02.25
IPC分类号C02F1/28
摘要
本发明公开了一种用于污水处理的固定床，包括壳体和内件，壳体焊接在支架上，内件包括滤布层、多孔板、吸附剂层、液体喷淋装置、进水管、进再生液管，滤布层位于壳体的底部，多孔板位于滤布层的上部并与滤布层压紧，吸附层位于多孔板的上部并受多孔板支撑，液体喷淋装置位于所述吸附剂层的上方，进水管和进再生液管与所述的液体喷淋装置连通，壳体底部还设置有出水口，壳体的顶部还设置有放气管。本发明实现了吸附和再生在同一设备内交替进行，采用顶部进水的降流式装置，水流自上而下流动，出水水质较好，比较适合处理含悬浮物较多的污水，处理效率高。
权利要求书

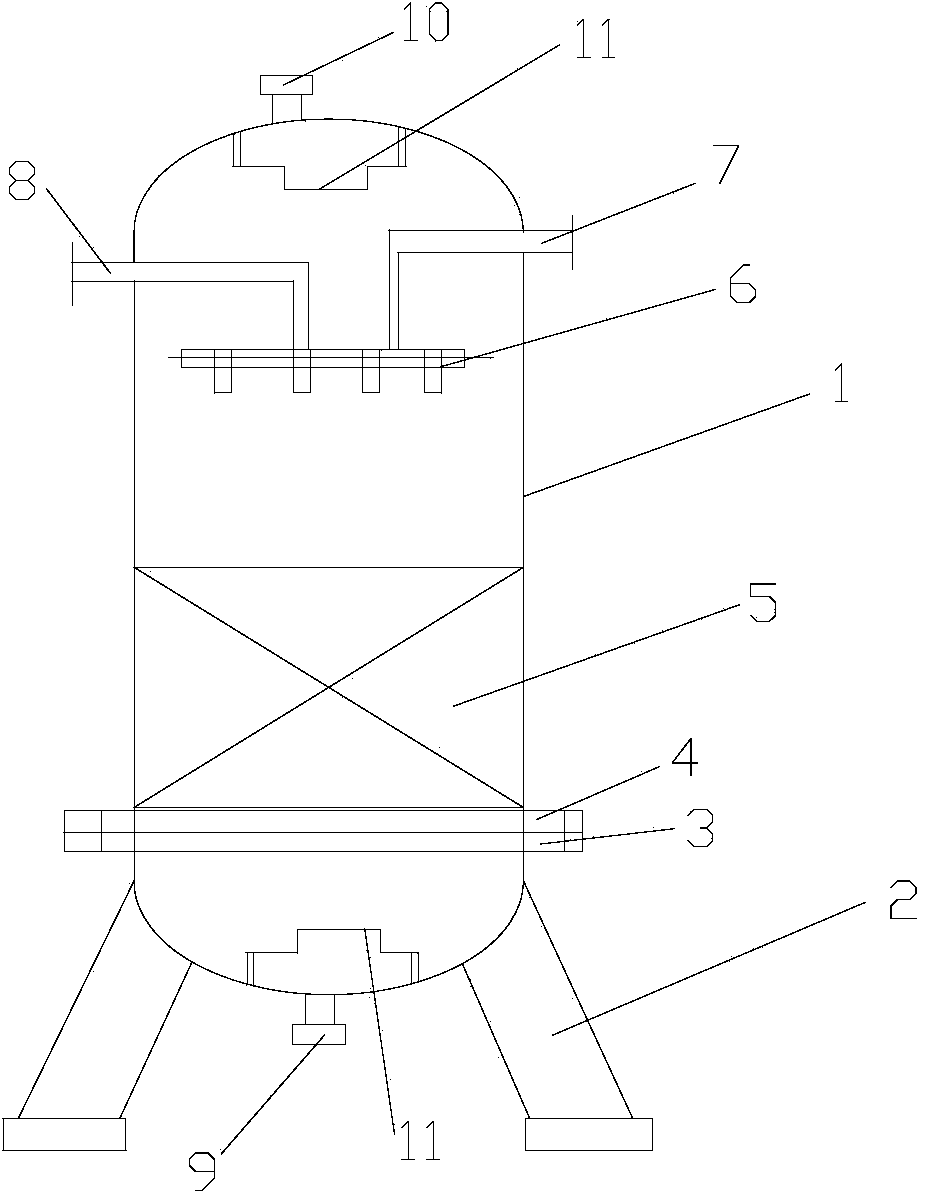

1.用于污水处理的固定床，包括壳体和内件，所述的壳体焊接在支架上， 其特征在于，所述的内件包括滤布层、多孔板、吸附剂层、液体喷淋装置、进 水管、进再生液管，所述的滤布层位于壳体的底部，所述的多孔板位于滤布层 的上部并与滤布层压紧，所述的吸附剂层位于多孔板的上部并受多孔板支撑， 所述的液体喷淋装置位于所述吸附剂层的上方，所述的进水管和进再生液管与 所述的液体喷淋装置连通，所述的壳体底部还设置有出水口，所述的壳体的顶 部还设置有放气管。
2.根据权利要求1所述的用于污水处理的固定床，其特征在于，所述的出 水口上方设置一挡水板。
3.根据权利要求1所述的用于污水处理的固定床，其特征在于，所述的放 气管下方也设置一挡水板。
说明书
用于污水处理的固定床
技术领域
本发明涉及一种污水处理装置，具体涉及一种固定床吸附装置。
背景技术
当污水连续地通过填充吸附剂设备时，污水中的吸附质被吸附剂吸附。若 吸附剂数量足够时，从吸附设备流出的污水中吸附质的浓度可以降低到零。吸 附剂使用一段时间后，其吸附能力会越来越低，则出水中的吸附质的浓度逐渐 增加，影响吸附的质量，因此需要对设备中的吸附剂进行更换或者处理，如何 实现方便地处理设备内的吸附剂是一个技术关键。
发明内容
本发明为了实现方便地处理设备内的吸附剂，提供了一种用于污水处理的 固定床。
解决上述技术问题的技术方案如下：
用于污水处理的固定床，包括壳体和内件，所述的壳体焊接在支架上，所 述的内件包括滤布层、多孔板、吸附剂层、液体喷淋装置、进水管、进再生液 管，所述的滤布层位于壳体的底部，所述的多孔板位于滤布层的上部并与滤布 层压紧，所述的吸附剂层位于多孔板的上部并受多孔板支撑，所述的液体喷淋 装置位于所述吸附剂层的上方，所述的进水管和进再生液管与所述的液体喷淋 装置连通，所述的壳体底部还设置有出水口，所述的壳体的顶部还设置有放气 管。
所述的出水口上方设置一挡水板。
所述的放气管下方也设置一挡水板。
本发明实现了吸附和再生在同一设备内交替进行，采用顶部进水的降流式 装置，水流自上而下流动，出水水质较好，比较适合处理含悬浮物较多的污水， 处理效率高。
