申请日2014.01.27
公开(公告)日2014.12.03
IPC分类号F28D7/10; C02F3/34
摘要
本实用新型公开一种污水处理工艺中微生物活性温度控制系统，包括列管式换热器;一收集冷凝水的蒸汽冷凝回收主管道连接在列管式换热器内的管程的进蒸汽管口，管程的出蒸汽管口连通冷凝水降温池;一收集污水站废水的集水调节池通过一提升泵将废水输送至列管式换热器内的壳程的进水管口，壳程的出水管口连通压氧池。于污水站和集水调节池之间设置有一对污水站的废水进行过滤的水力机械筛。该系统通过收集各车间产生的蒸汽冷凝水，通过蒸汽冷凝水的余热，用来加热污水处理厌氧工艺段的废水，从而提高厌氧工艺段微生物的生物活性，提高微生物处理有机物的效率。
权利要求书
1.一种污水处理工艺中微生物活性温度控制系统，其特征在于：包 括列管式换热器;一收集冷凝水的蒸汽冷凝回收主管道连接在列管式 换热器内的管程(10)的进蒸汽管口(11)，管程(10)的出蒸汽管 口(12)连通冷凝水降温池;一收集污水站废水的集水调节池通过一 提升泵将废水输送至列管式换热器内的壳程(20)的进水管口(21)， 壳程(20)的出水管口(22)连通厌氧池。
2.如权利要求1所述的一种污水处理工艺中微生物活性温度控制系 统，其特征在于：于污水站和集水调节池之间设置有一对污水站的废 水进行过滤的水力机械筛。
说明书
一种污水处理工艺中微生物活性温度控制系统
技术领域
本实用新型涉及一种污水处理工艺中微生物的活性温度控制技 术。
背景技术
在现今的烟草行业的污水处理工艺中，污水处理工艺的厌氧工艺 段，由于采用的是微生物对废水进行分解，微生物具备生物活性，温 度的高低对微生物的影响较大，根据微生物对温度的适应性，20℃ —40℃内厌氧池内微生物活性成递增，废水中污染物处理率最高，厌 氧效果最佳。而如果不对厌氧池的废水温度做相应的调整，则会出现 以下情况：
1.由于季节的变化，当每年的冬季来临时，进入厌氧工艺段的废 水的温度一般不高于20℃，严重影响了厌氧池中微生物的生物活性， 大大降低了厌氧池中微生物的处理效率，使流入下一道工艺的废水水 质变差，从而影响到污水的排放水质。
2.当厌氧池中废水的温度在20℃—40℃的范围外发生±5℃变化 时，就会使有机酸发生大量积累而破坏厌氧消化，从而影响工艺处理。
实用新型内容
针对目前污水处理厌氧工艺段存在的问题，本实用新型提供一种 污水处理工艺中微生物活性温度控制系统。该系统通过收集各车间产 生的蒸汽冷凝水，通过蒸汽冷凝水的余热，用来加热污水处理厌氧工 艺段的废水，从而提高厌氧工艺段微生物的生物活性，提高微生物处 理有机物的效率。
为实现上述目的，本实用新型采用如下技术方案：

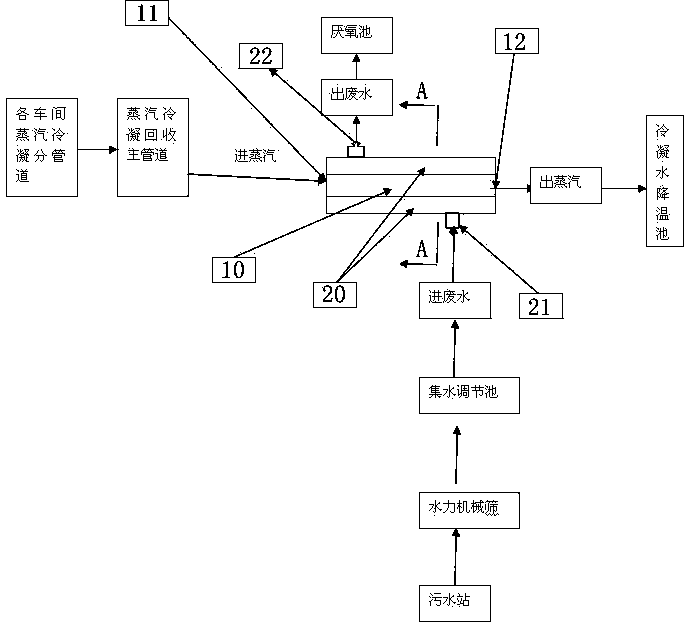

一种污水处理工艺中微生物活性温度控制系统，包括列管式换热 器;一收集冷凝水的蒸汽冷凝回收主管道连接在列管式换热器内的管 程的进蒸汽管口，管程的出蒸汽管口连通冷凝水降温池;一收集污水 站废水的集水调节池通过一提升泵将废水输送至列管式换热器内的 壳程的进水管口，壳程的出水管口连通厌氧池。
进一步说，于污水站和集水调节池之间设置有一对污水站的废水 进行过滤的水力机械筛。
上述技术方案的有益之处在于：
1.列管式换热器可为整个污水处理工艺提供热能，提升厌氧池 的进水温度，保证厌氧池中微生物的活性，最大程度降解废水中有机 物，为下一道工序好氧池处理废水提供有力支持。
2.通过对微生物活性温度的控制，可消耗生产区多余的高温蒸 汽，减少产生高温污染。
3.温度适宜的废水进入好氧池后可快速进行反应，提高在好氧 池中废水的处理效率，并且能降低鼓风机对好氧池鼓风曝气的风机运 行负荷，达到节能效果。
4.通过微生物活性温度控制技术，能保证冬季来临时厌氧工艺 段废水的稳定处理效率，使污水处理系统的处理能力不受季节变化的 影响。
