申请日2014.01.26
公开(公告)日2014.05.28
IPC分类号C02F9/12
摘要
本发明公开了一种磁加载混凝澄清和膜分离组合的废水回用方法，包括如下步骤：(1)在反应池内投加混凝剂，形成细小絮体;(2)细小絮体进入加载混合池与磁性载体生成磁性凝核;(3)磁性凝核进入絮凝池后投加絮凝剂，生成大颗粒磁性絮团;(4)磁性絮团在高速分散机强力搅拌分散后经磁鼓分离机回收的磁性载体返回步骤(2)，上清液经集水管收集进入中间水池，经水泵增压后进入膜分离设备精细过滤后出水供回用。本发明用于膜过滤前预先去除颗粒物、胶体和部分溶解性有机物，能有效避免或降低膜污染程度，提高膜组件的清洗周期和使用寿命。本发明可用于印染、电镀和造纸等行业废水的资源化回用，以及污水处理厂的提标改造和尾水回用。
权利要求书
1.一种磁加载混凝澄清和膜分离组合的废水回用方法，其特征在于，
包括如下步骤：
(1)在反应池内，向废水中投加混凝剂，搅拌混合形成细小絮体;
(2)步骤(1)中产生细小絮体的废水进入加载混合池与磁分离回收 的磁性载体生成致密的具有胶质性能的磁性凝核;
(3)步骤(2)中产生磁性凝核的废水在进入絮凝池后投加高分子絮 凝剂，在高分子絮凝剂架桥和网捕作用下磁性凝核吸附卷扫水中的微细颗 粒物生成大颗粒磁性絮团;
(4)步骤(3)中产生的磁性絮团在斜管沉淀池内相互碰撞凝聚成致 密絮团后快速下沉进入污泥斗，污泥斗中的磁性絮团在高速分散机强力搅 拌分散后经磁鼓分离机回收的磁性载体返回步骤(2);上清液经集水管收 集后进入中间水池，经水泵增压后进入膜分离设备精细过滤后出水供回 用。
2.根据权利要求1所述一种磁加载混凝澄清和膜分离组合的废水回 用方法，其特征在于，所述反应池的搅拌采用双层桨叶式搅拌机，转速为 60-80r/min。
3.根据权利要求1所述一种磁加载混凝澄清和膜分离组合的废水回 用方法，其特征在于，所述加载混合池的搅拌采用单层框式搅拌机，转速 为40-50r/min。
4.根据权利要求1所述一种磁加载混凝澄清和膜分离组合的废水回 用方法，其特征在于，所述的絮凝池的搅拌采用双层框式搅拌机，转速为 20-30r/min。
5.根据权利要求1所述一种磁加载混凝澄清和膜分离组合的废水回 用方法，其特征在于，所述混凝剂为聚合氯化铝、聚合硫酸铁或聚合氯化 铝铁，投加量为30-500mg/L。
6.根据权利要求1所述一种磁加载混凝澄清和膜分离组合的废水回 用方法，其特征在于，所述的高速分散机的桨叶为齿牙状盘式结构，转速 为960-2000r/min，磁鼓分离机的表面磁感应强度为1800-4500高斯，磁 鼓转速为8-20r/min。
7.根据权利要求1所述一种磁加载混凝澄清和膜分离组合的废水回 用方法，其特征在于，所述磁性载体为磁铁矿粉、氧化铁皮或铁粉，其粒 度在200-350目。
8.根据权利要求1所述一种磁加载混凝澄清和膜分离组合的废水回 用方法，其特征在于，所述膜分离设备为超滤膜组件、反渗透膜组件、超 滤-纳滤膜系统、超滤-反渗透膜系统或膜生物反应器。
说明书
一种磁加载混凝澄清和膜分离组合的废水回用方法
技术领域
本发明涉及环保技术领域，具体涉及磁加载混凝澄清预处理工艺和膜 分离相结合的废水回用方法。
背景技术
水资源短缺与水环境污染是我国当前面临的重大环境问题，将废水深 度处理后回用于生产系统或生活杂用，既可以有效地节约和利用宝贵的淡 水资源，又可以减少污水或废水的排放量，减轻水环境的污染，具有明显 的社会效益、环境效益和经济效益。废水回用通常有三种模式，混凝-沉 淀-过滤、混凝-气浮-过滤和膜分离，膜分离后出水水质稳定、过滤效果好， 代表了废水回用的未来发展方向。
膜分离过程在常温下进行，无相变，是一种高效的分离净化技术，具 有能耗低、设备简单且易操作、效益高的特点，可稳定去除水中悬浮颗粒、 病原菌、各种溶解性有机物和无机物等，膜过滤已广泛应用于饮用水净化、 污水处理、食品加工、医药等领域，目前膜分离技术应用存在的最大制约 因素是膜污染问题，膜污染通常是由于料液中的微粒、胶体粒子或溶质大 分子与膜存在物理化学相互作用或机械作用而引起的在膜表面或膜孔内 吸附、沉积，造成膜孔变小或堵塞，使得膜产生透过流量与分离特性减弱 的现象。膜污染导致膜过滤通量的下降和膜使用寿命的缩短，从而增加膜 的操作和维护费用。
因而，膜污染成为制约膜技术应用和运行的关键，如何有效解决膜污 染是膜过滤运行成败的关键。目前控制高压膜污染的方法大体分为三种， 一是改变进料的部分物理化学性质;二是改变操作方式;三是对已经污染 的膜进行清洗。目前对纳滤和反渗透等高压膜前预处理通常采用活性炭过 滤器或离子交换树脂去除水中的大分子有机物或盐类，这种预处理工艺造 价较高，同时活性炭过滤器和离子交换树脂需要定期清洗或再生，操作过 程较为复杂，运行费用较高。混凝作为水处理中最常用的物化处理工艺， 混凝过程能改变颗粒物表面电性，降低悬浮颗粒在膜表面的电性吸附，因 而，混凝作为膜分离前预处理能够避免滤饼层紧密附着在膜表面，减少膜 滤饼层阻力和浓差极化阻力，提高膜通量。
在传统的混凝沉淀工艺基础上，磁加载混凝澄清是近年来国内外最新 开发研究的高效固液分离技术，该工艺是在接触絮凝加速澄清技术基础 上，提出的一种应用絮凝形态学理论的新型高效固液分离技术。其原理主 要是通过投加适量的比重较大的加载剂(循环回流污泥、石英砂、磁粉等)， 使之在混合及絮凝过程中形成致密的具有胶质性能的“凝核”，凝核可以强 力吸附卷扫水中的微细颗粒物，在沉降过程中各“凝核”之间相互碰撞凝聚 成更大的致密絮团而快速下沉，从而实现高速固液分离，因而缩短了污泥 在沉淀池的停留时间，由于大量的加载颗粒的投加增加了颗粒之间的碰撞 几率、能够节省药剂的投加量。
磁分离水处理技术具有工艺简单、高效、无二次污染的特点，近年来 在提高水处理过程效率和改进工艺方面取得了较大发展。如U.S.Pat.NO 6099738的发明专利公开了一种通过对水体预磁化来增强溶解性有机物被 混凝剂沉淀去除能力的方法，通过投加混凝剂使得胶体颗粒脱稳，并进而 投加磁种和絮凝剂，沉淀分离后，对上清液利用电磁过滤器高效地截流水 中残留污染物絮团，并用磁鼓分离器对磁种加以回收，经过处理后循环再 利用。
申请号为201010593729.6的发明专利公开了一种磁化—膜过滤装置， 其结构由磁化单元、膜过滤单元、进水/循环水泵和配套管路组成，通过内、 外套筒的双层结构和循环管路有效保证了对原水的磁化效果，并通过膜过 滤单元与永磁体的组合提高了膜过滤的性能和清洗效果。
申请号为201210306371.3的发明专利公开了高梯度磁分离器及控制 高压膜表面无机污染的方法，通过多对永磁铁排列组成有效导磁间隙，并 在间隙内填充导磁不锈钢毛，能够在钢毛上形成高梯度磁场，并利用高梯 度磁场的磁化特定改变高压膜进水中结垢离子形态来控制膜的无机结垢 污染。
发明内容
本发明提供了一种磁加载混凝澄清和膜分离组合的废水回用方法，解 决了目前膜分离前预处理工艺对水中溶解性污染物去除率低、投资运行成 本高的问题。
一种磁加载混凝澄清和膜分离组合的废水回用方法，包括如下步骤：
包括如下步骤：
(1)在反应池内，向废水中投加混凝剂，搅拌混合形成的细小絮体;
(2)步骤(1)中产生细小絮体的废水进入加载混合池与磁分离回收 的磁性载体生成致密的具有胶质性能的磁性凝核;
(3)步骤(2)中产生磁性凝核的废水在进入絮凝池后投加高分子絮 凝剂，在高分子絮凝剂架桥和网捕作用下磁性凝核吸附卷扫水中的微细颗 粒物生成大颗粒磁性絮团;
(4)步骤(3)中产生的磁性絮团在斜管沉淀池内相互碰撞凝聚成致 密絮团后快速下沉进入污泥斗，污泥斗中的磁性絮团在高速分散机强力搅 拌分散后经磁鼓分离机回收的磁性载体返回步骤(2);上清液经集水管收 集后进入中间水池，经水泵增压后进入膜分离设备精细过滤后出水供回 用。
本发明应用絮凝形态学理论的新型高效固液分离技术，其原理主要是 通过循环投加比重较大的磁性载体，使之在混合及絮凝过程中形成致密的 具有胶质性能的“凝核”，凝核可以强力吸附卷扫水中的微细颗粒物，在沉 降过程中各“凝核”之间相互碰撞凝聚成更大的致密絮团而快速下沉，从 而实现高速固液分离。

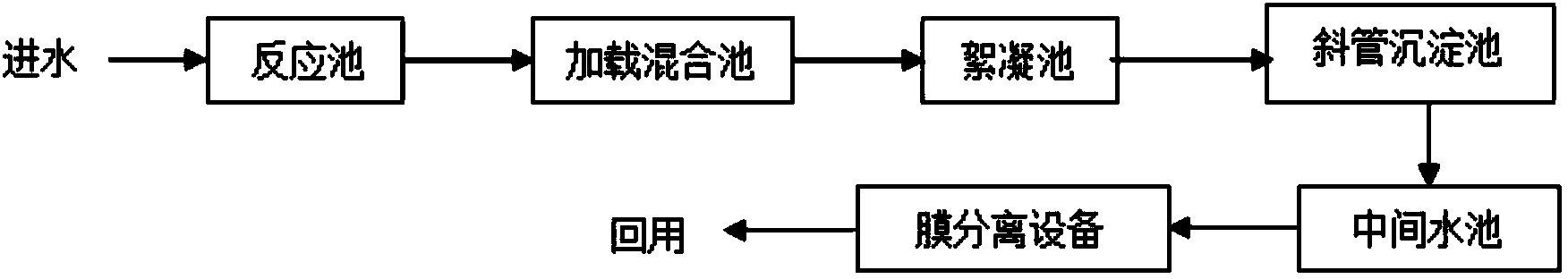

磁加载混凝磁分离澄清工艺由反应池、加载混合池、絮凝池和斜管沉 淀池组成，废水首先经泵提升进入反应池，在反应池内投加混凝剂，在反 应池内通过双层桨叶式搅拌机在转速为60-80r/min下搅拌反应生产细小 絮体后进入加载混合池，在加载混合池上方装有高速分散机和磁鼓分离 机，进行磁分离回收磁性载体，当沉积于污泥斗内的磁性污泥经螺杆泵进 入高速分散机后，在高速分散机强力剪切分散作用下使得污泥中磁性载体 和污泥颗粒的脱附，然后经磁鼓分离机的磁鼓将污泥中磁性载体利用永磁 力分离回收出来循环投加到加载混合池，加载混合池中磁性载体的质量浓 度为1-3公斤/吨水，通过单层框式搅拌机在转速为40-50r/min下搅拌状 态下，细小絮体与循环投加的磁性载体生成致密的具有胶质性能的磁性凝 核。
此后，在絮凝池内投加1-3克/吨水的聚丙烯酰胺絮凝剂，在双层框式 搅拌机20-30r/min慢速搅拌下，在絮凝剂长链分子带电基团的架桥和网捕 作用下使得磁性凝核吸附卷扫水中的微细颗粒物生成大颗粒磁性絮团，然 后经布水管均匀流入经斜管沉淀池并沉积于污泥斗，上清液经集水管收集 后进入中间水池，根据回用水最终用途和水质要求，经水泵增压后进入膜 分离设备精细过滤分离后以进一步去除废水的残留颗粒物和有机物，出水 以满足相应回用水的水质指标，纳滤或超滤后的浓水回流到反应池。
作为优选，所述混凝剂为聚合氯化铝、聚合硫酸铁或聚合氯化铝铁， 投加量为30-500mg/L，即每升废水中投加30-500mg;进一步优选，所述 混凝剂为聚合氯化铝，投加量为80-300mg/L。作为优选，所述磁性载体 为磁铁矿粉、氧化铁皮或铁粉，其粒度在200-350目。
最优选的技术方案，所述反应池的搅拌采用双层桨叶式搅拌机，转速 为60-80r/min;所述加载混合池的搅拌采用单层框式搅拌机，转速为40-50 r/min;所述的絮凝池的搅拌采用双层框式搅拌机，转速为20-30r/min; 所述混凝剂为聚合氯化铝，投加量为80-300mg/L;所述磁性载体为磁铁 矿粉、氧化铁皮或铁粉，其粒度在200-350目。
经过大量实验反复证明，在上述优选条件的组合下，磁加载混凝澄清 的处理效果更好，废水中污染物的去除更彻底，经过上述优选组合条件预 处理后的废水进入膜分离设备中对膜的污染程度最小。
作为优选，所述膜分离设备为超滤膜组件、反渗透膜组件、超滤-纳 滤膜系统、超滤-反渗透膜系统或膜生物反应器。就膜分离设备本身为现 有技术中的常规膜分离设备，膜分离设备中的处理工艺亦采用本技术领域 的常规工艺。
相比于常规的膜分离系统前砂滤、多介质过滤和活性炭过滤等预处理 工艺，磁加载混凝澄清工艺通过混凝沉淀分离过程中混凝、吸附、卷扫和 团聚沉淀的作用将水中细小的悬浮物或溶解性的污染物沉淀分离下来。同 时通过对沉淀后污泥中磁粉经过磁鼓分离机回收循环投加还可起到对磁 粉弱磁化的作用，通过弱磁化的磁粉同污水接触，能够使水分子极性增大， 水中的盐类的阴阳离子将被水偶极子包围使之不易运动，抑制了钙、镁等 易结垢离子的析出，另外，弱磁场对细菌和微生物的生长有一定程度的抑 制作用，因而，通过加载混凝磁分离澄清池处理后不但能有效去除颗粒物 和溶解性有机物，通过弱磁场的作用还可减缓钙、镁离子和微生物引起的 膜污染。
与现有的膜分离前预处理工艺相比，本发明具有如下有益效果：
本发明所述的磁加载混凝澄清和膜分离组合的废水回用方法，磁加载 混凝澄清工艺的磁性污泥沉淀速度可到8-15m/h，沉淀速率约为常规沉淀 池的10倍，水力停留短，反应和澄清分离时间不超过20min，占地面积 约为普通沉淀池的1/4-1/2。加载磁性载体产生的污泥絮体密实，磁性污泥 絮团污泥沉降指数SV30约为普通混凝沉淀后污泥SV30的1/3-1/2，能节省 混凝剂10-25%，降低运行成本20%。磁加载混凝澄清工艺用于膜过滤前 预处理能去除颗粒物、胶体和部分溶解性有机物，能有效避免或降低膜污 染程度，提高膜组件的清洗周期和使用寿命。
本发明采用磁加载混凝澄清和膜分离组合的废水回用方法，经磁加载 混凝澄清预处理后的废水能够提高废水中有机污染物的去除率，有效避免 或降低膜污染程度，提高膜组件的清洗寿命和使用寿命，降低膜处理工艺 运行成本;膜处理工艺对磁加载混凝澄清后的废水进行进一步深度处理， 对废水的处理效果更彻底，两种工艺相互影响、相互协同，共同提高废水 的处理效果，降低废水处理的成本。
