申请日2014.01.23
公开(公告)日2014.04.30
IPC分类号F24D19/10; F24D5/02
摘要
本发明公开了一种耦合高温水池和污水池的气流循环供暖系统，包括进气扇、出气扇、第一气流变道箱、第二气流变道箱、中温池、高温池、污水池和智能控制箱;所述中温池与高温池连通，高温池与污水池连通，在高温池与污水池内分别设有吸热过度管、潜水式吸热器、排水管。室内空气的吸热路径分为两条，第一条是进气扇连接高温池用吸热过度管，潜水式吸热器，排气管再与排气扇连接，第二条是进气扇连接污水池用吸热过度管，潜水式吸热器，排气管再与排气扇连接。该系统供暖效果好，结构简单，并且两条空气吸热路径的设计，在保证系统的供暖基础上，还充分利用了污水池中的热量。
权利要求书

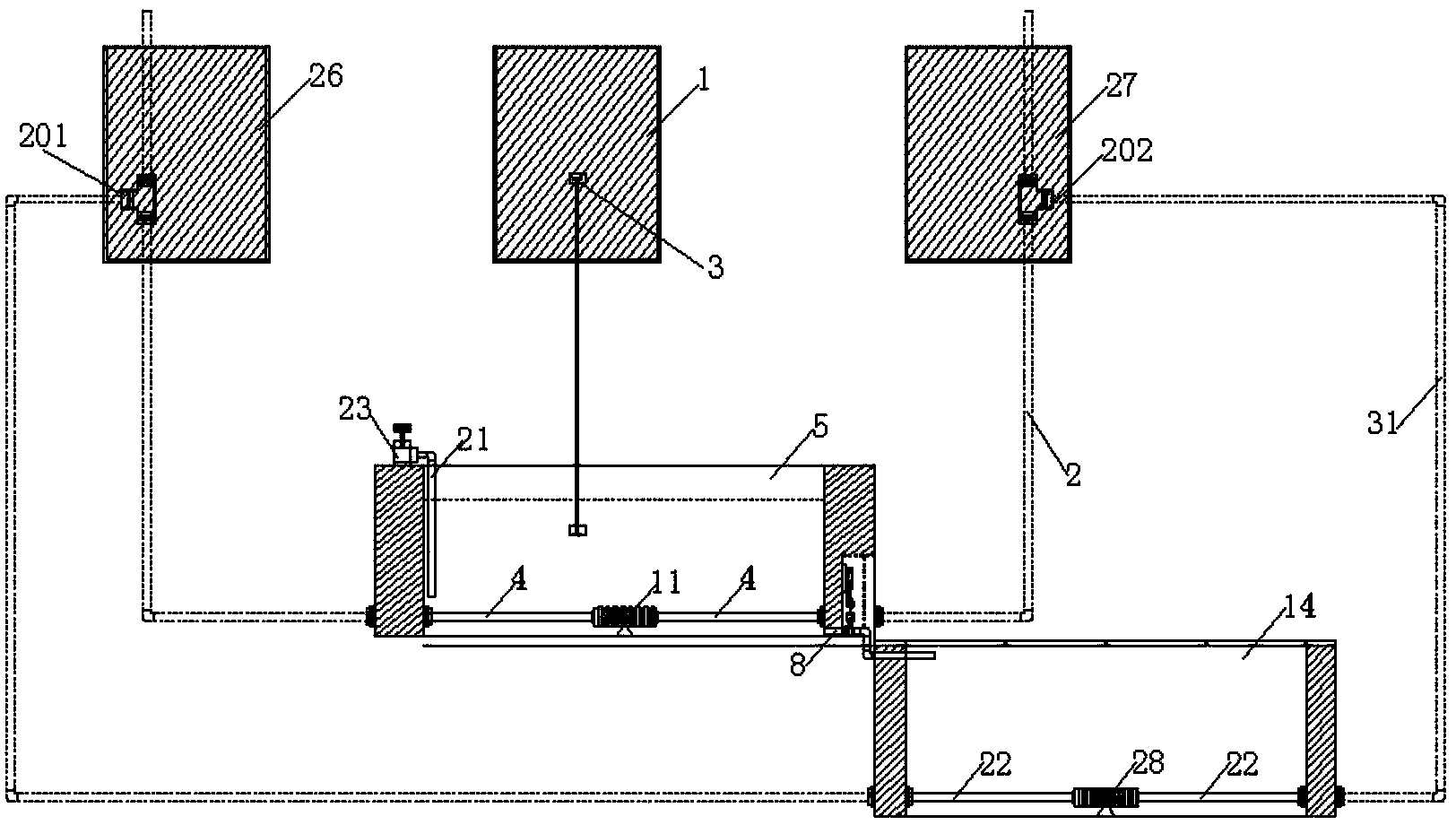

1.一种耦合高温水池和污水池的气流循环供暖系统，其特征在于：包括进气扇 (19)、出气扇(20)、第一气流变道箱(26)、第二气流变道箱(27)、中温池(7)、高 温池(5)、污水池(14)和智能控制箱(1);
所述高温池(5)与中温池(7)之间通过小闸门连通，所述中温池(7)的一侧连 有排水阀(32)，所述高温池(5)与污水池(14)连通，且所述污水池(14)上顶板低 于高温池(5)的下底板，所述污水池(14)的底部设有排水口，所述高温池(5)内设 有高温池吸热过度管(4)，所述高温池吸热过度管(4)上串接有高温池潜水式吸热器 (11)，所述污水池(14)内设有污水池吸热过度管(22)，所述污水池吸热过度管(22) 上串接有污水池潜水式吸热器(28)，还设有一智能控制箱(1)，所述智能控制箱(1) 内设有温度传感器(3)、温控开关(9)和定时器(10)，所述温度传感器(3)的测量 端伸入至高温池中，所述温度传感器(3)的信号输出端与温控开关(9)的信号输入端 连接;
所述第一气流变道箱(26)内设有第一智能三通(201)，所述第二气流变道箱(27) 内设有第二智能三通(202)，所述进气扇(19)与第一智能三通(201)的正路端连接， 所述第一智能三通(201)的另一正路端与高温池吸热过度管(4)一端连接，所述高温 池吸热过度管(4)的另一端与第二智能三通(202)的正路端连接，所述第二智能三通 (202)的另一正路端与出气扇(20)连接;所述第一智能三通(201)的旁路端与污水池 吸热过度管(22)一端连接，所述污水池吸热过度管(22)的另一端与第二智能三通(202) 旁路端连接;所述定时器(10)的信号输出端分别与第一智能三通(201)信号输入端 和第二智能三通(202)信号输入端连接。
2.根据权利要求1所述一种耦合高温水池和污水池的气流循环供暖系统，其特征 在于：所述高温池潜水式吸热器(11)和污水池潜水式吸热器(28)均为圆管式筒体结 构，且圆管式筒体结构的垂直方向和纵向分布若干相通透的小管。
3.根据权利要求1所述一种耦合高温水池和污水池的气流循环供暖系统，其特征 在于：所述高温池(5)连接有蒸汽加热管(21)，所述蒸汽加热管(21)的一端伸入至 高温池(5)的底部，所述蒸汽加热管(21)的另一端与蒸汽阀(23)连接。
说明书
一种耦合高温水池和污水池的气流循环供暖系统
技术领域
本发明涉及一种空调系统，尤其涉及一种耦合高温水池和污水池的气流循环供暖空 调系统。
背景技术
科学家说认识新能源和正确地运用能源，就意味着认识通往未来的路。目前资源与 能源问题日益严重，在保证舒适、健康要求的同时，如何有效且合理地分配，利用资源， 减少常规能源消耗成为人们不得不面对的问题。近年来国内市场经济飞速发展，企业、 行业的内部结构在不断变化，市场竞争激烈，受市场供求关系的影响，中国空调行业发 展迅速，新型智能化空调占领市场，其容量巨大。而现有空调虽在外观上千变万化，但 仍然改变不了“化学制冷、制热”的本质属性，加之现有空调耗电量大，生产制造成本 高，在安装和实用过程中也存在一些问题，比如说外机在使用过程中会向环境转移大量 的热量。不符合节能减排、环保的要求。现有家用供暖设备和现有普通空调存在生产成 本高，使用时耗电量大，环境污染的缺点。
发明内容
发明目的：为了克服现有技术中存在的不足，本发明提供一种耦合高温水池和污水 池的气流循环供暖系统，该系统供暖效果好，结构简单，并且充分回收再利用了废水热 量。
技术方案：为实现上述目的，本发明的技术方案如下：
一种耦合高温水池和污水池的气流循环供暖系统，包括进气扇、出气扇、第一气流 变道箱、第二气流变道箱、中温池、高温池、污水池和智能控制箱;所述高温池与中温 池之间通过小闸门连通，所述中温池的一侧连有排水阀，所述高温池与污水池连通，且 所述污水池上顶板低于高温池的下底板，所述污水池的底部设有排水口，所述高温池内 设有高温池吸热过度管，所述高温池吸热过度管上串接有高温池潜水式吸热器，所述污 水池内设有污水池吸热过度管，所述污水池吸热过度管上串接有污水池潜水式吸热器， 还设有一智能控制箱，所述智能控制箱内设有温度传感器、温控开关和定时器，所述温 度传感器的测量端伸入至高温池中，所述温度传感器的信号输出端与温控开关的信号输 入端连接;所述第一气流变道箱内设有第一智能三通，所述第二气流变道箱内设有第二 智能三通，所述进气扇与第一智能三通的正路端连接，所述第一智能三通的另一正路端 与高温池吸热过度管一端连接，所述高温池吸热过度管的另一端与第二智能三通的正路 端连接，所述第二智能三通的另一正路端与出气扇连接;所述第一智能三通的旁路端与 污水池吸热过度管一端连接，所述污水池吸热过度管的另一端与第二智能三通旁路端连 接;所述定时器的信号输出端分别与第一智能三通信号输入端和第二智能三通信号输入 端连接。
室内空气通过第一气流变道箱分别可以进入到高温池吸热过度管和污水池吸热过 度管中，通入潜水式吸热器实现空气的充分加热，再通过第二气流变道箱输出到室内， 达到供暖。所述智能控制箱可以监测高温池内的水温，智能化地保证和维持了高温池的 水温，同时也配合了系统气流循环供暖。
更进一步的，所述高温池潜水式吸热器和污水池用潜水式吸热器均为圆管式筒体结 构，且圆管式筒体结构的垂直方向和纵向分布若干相通透的小管。这样的设计扩大了空 气在冷却水中热交换的表面积，空气通入时，既能充分换热，同时又能延长交换时间， 让气流达到缓冲。
更进一步的，所述高温池连接有蒸汽加热管，所述蒸汽加热管的一端伸入至高温池 的底部，所述蒸汽加热管的另一端与蒸汽阀连接。这样就能保证和维持高温池和中温池 的水温，从而配合系统气流循环供暖。
有益效果：本发明的优点在于：
(1)本发明通过公共浴室高温池完成对空气的充分冷热交换，制热效果好，完全 环保。
(2)本发明通过对公共浴室污水池的保温能够让吸热器充分有效地吸热，合理地 利用已被放弃的能源。
(3)本发明通过智能控制箱与第一气流变道箱和第二气流变道箱以及其中的智能 三通的协调工作，完成了对气流循环装置智能化切换。
(4)本发明的供暖系统在设计和安装使用过程中不需要任何柜体，只需要在室内 安装进气扇和排气扇，本发明可以根据进气扇管道和排气扇管道的长度来确定进气扇和 排气扇的功率，生产成本低、耗电量小、供暖效果好、符合节能减排的要求。
