高浊度水处理系统

发布时间:2018-5-26 13:52:05  中国污水处理工程网

  申请日2014.01.23

  公开(公告)日2014.05.07

  IPC分类号C02F9/02; B01D17/032; B01D21/04; C02F1/44

  摘要

  本发明提出了一种高浊度水处理系统,包括:调节沉淀池、中间水池、管式膜处理机构和净水池;所述调节沉淀池的入口与原水进水管连接,其出口与所述中间水池的入口连接;所述中间水池的出口通过中间水池出水管与管式膜处理机构的入口连接;所述管式膜处理机构的净水出口通过净水出水管与所述净水池连接,其浓水出口通过浓缩泥水出水管与所述调节沉淀池的入口连接。本发明的有益效果如下:大大减少了水处理厂的占地面积,节约建设投资成本。在刮泥机的刮泥臂上方设置刮油板,取代了传统的人工清理液面浮油的方式,降低了人工成本;采用管式膜组件能够使出水水质稳定,不需要添加任何药剂,节约药剂成本的同时,避免了对水质的二次污染。

  权利要求书

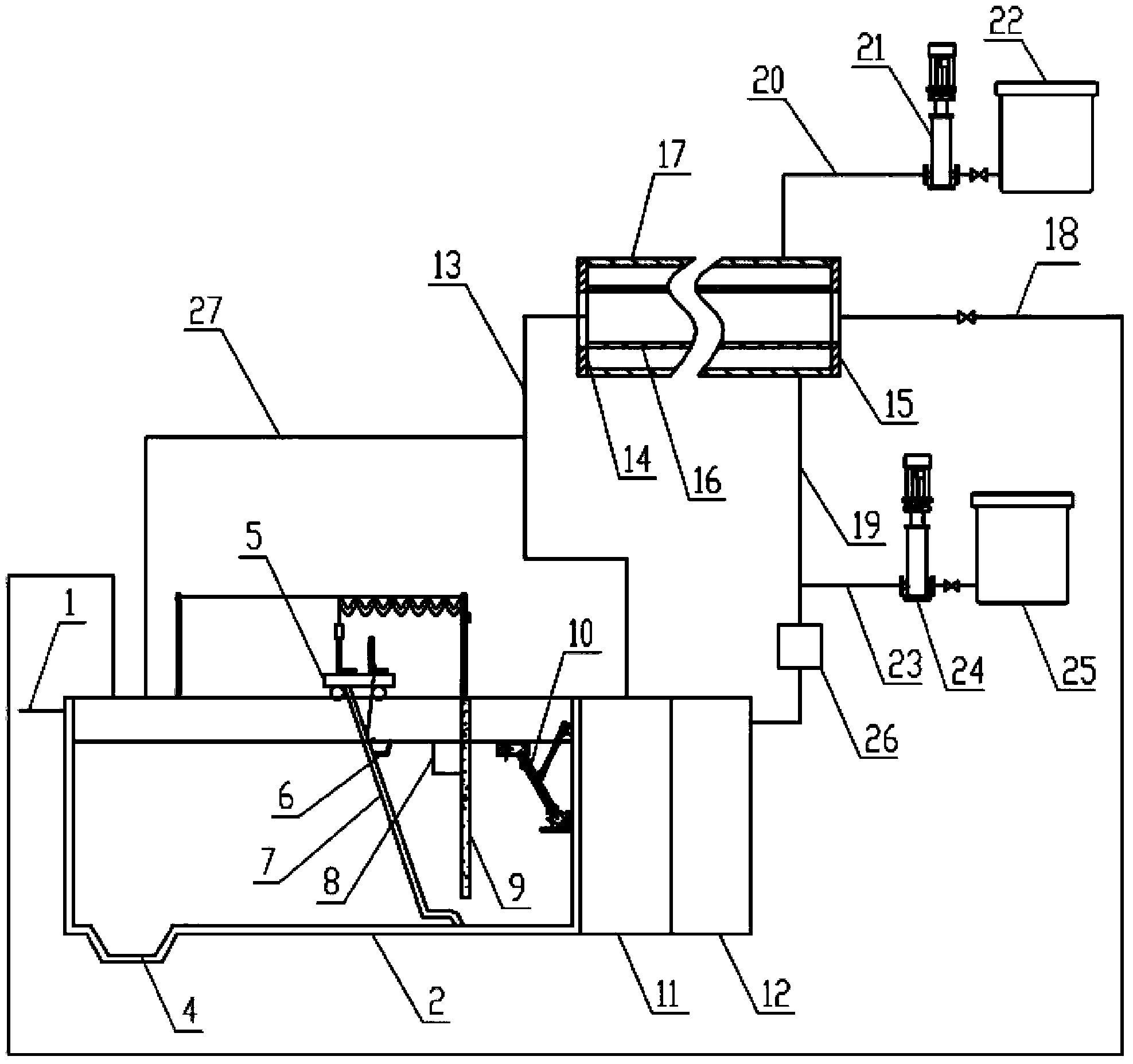

  1.一种高浊度水处理系统,其特征在于,包括:调节沉淀池(2)、中间水 池(11)、管式膜处理机构和净水池(12);所述调节沉淀池(2)的入口与原水 进水管(1)连接,其出口与所述中间水池(11)的入口连接;所述中间水池(11) 的出口通过中间水池出水管(13)与管式膜处理机构的入口连接;所述管式膜 处理机构的净水出口通过净水出水管(19)与所述净水池(12)连接,其浓水 出口通过浓缩泥水出水管(18)与所述调节沉淀池(2)的入口连接。

  2.根据权利要求1所述的一种高浊度水处理系统,其特征在于,所述调节 沉淀池(2)入口处的底部设有积泥坑(4),其上部设有刮泥机(5);所述刮泥 机(5)上设有刮泥臂(7),所述刮泥臂(7)上贴近液面处设有刮油板(6); 所述调节沉淀池(2)内设有浮油隔板(9),所述浮油隔板(9)上贴近液面处 设有浮油收集槽(8);所述调节沉淀池(2)出口处设有滗水器(10);所述滗 水器(10)的出水口与所述中间水池(11)的入口连接。

  3.根据权利要求1所述的一种高浊度水处理系统,其特征在于,所述管式 膜处理机构包括管式膜组件、反洗机构和药洗机构;所述管式膜组件包括管式 膜(16)、管式膜壳(17)、进口法兰(14)和出口法兰(15);所述管式膜壳(17) 与所述净水出水管(19)相连通;所述进口法兰(14)与所述中间水池出水管 (13)连接;所述出口法兰(15)与所述浓缩泥水出水管(18)连接。

  4.根据权利要求3所述的一种高浊度水处理系统,其特征在于,所述管式 膜(16)的过滤孔的孔径小于1微米。

  5.根据权利要求3或4所述的一种高浊度水处理系统,其特征在于,所述 管式膜(16)为高分子材料或陶瓷材料制成的管式膜,所述高分子材料为聚丙 烯、聚乙烯或聚偏氟乙烯。

  6.根据权利要求3所述的一种高浊度水处理系统,其特征在于,所述管式 膜壳(17)为高分子材料或不锈钢材料制成的管式膜壳,所述高分子材料为聚 丙烯、聚乙烯或聚氯乙烯。

  7.根据权利要求3所述的一种高浊度水处理系统,其特征在于,所述反洗 机构包括反洗水泵(24)、反洗水储水罐(25)和反洗回流管路(27),所述反 洗水储水罐(25)与所述净水出水管(19)之间通过反洗水进水管(23)相连 接;所述反洗回流管路(27)的一端与所述调节沉淀池(2)的入口连接,其另 一端与所述进口法兰(14)连接;所述反洗水泵(24)设置在所述反洗水进水 管(23)上;所述药洗机构包括药洗水泵(21)和药洗水储水罐(22),所述药 洗水储水罐(22)与所述管式膜壳(17)之间通过药洗水进水管(20)相连接; 所述药洗水泵(21)设置在所述药洗水进水管(20)上。

  8.根据权利要求2所述的一种高浊度水处理系统,其特征在于,所述积泥 坑(4)内设有污泥提升泵,所述污泥提升泵与外部的叠螺式污泥脱水机连接。

  9.根据权利要求7所述的一种高浊度水处理系统,其特征在于,所述净水 出水管(19)上设有消毒装置(26)。

  说明书

  一种高浊度水处理系统

  技术领域

  本发明涉及地表水、煤矿矿井水等高浊度水处理技术领域,特别是指一种 高浊度水处理系统。

  背景技术

  目前我国高浊度水,如地表水、煤矿矿井水等的处理,采用的主流工艺大 都如下:高浊度水进入调节池,由泵输送至混凝沉淀池,在其输送管道上分别 设置絮凝剂投加装置和助凝剂投加装置,分别向输送管道内的高浊度水中投加 絮凝剂和助凝剂;其中絮凝剂一般采用聚合氯化铝,助凝剂一般采用聚丙烯酰 胺。

  投入絮凝剂后水中的悬浮微粒失去稳定性,胶粒物相互凝聚使微粒增大, 形成絮凝体,絮凝体长大到一定体积后会在重力作用下脱离水相沉淀,从而去 除水中的大量悬浮物。

  另外,为了缩短水中悬浮微粒的沉淀时间,加入助凝剂,助凝剂将形成的 絮凝体进一步聚合,形成更大的絮凝体,加快实现固液分离的速度。

  经固液分离后的水进入中间水池,中间水池中的水进一步被泵入多介质过 滤器,通过多介质的吸附与拦截进一步去除水中的悬浮物、颗粒和胶体。从过 滤器流出的水被投加消毒剂后,进入清水池。

  混凝沉淀池中产生的污泥与过滤器中产生的反冲洗水一起进入污泥浓缩 池,污泥浓缩池中的上清液回流到调节沉淀池,污泥定期集中处理。

  上述高浊度水处理工艺存在以下缺点:

  1、出水水质不稳定

  多介质过滤器是依靠滤料的吸附与拦截去除水中固体颗粒的,过滤器初运 行时,滤料颗粒中间的滤膜尚未形成,一些较小的颗粒就会通过过滤器进入清 水池中,导致清水池中的水体有浊度和肉眼可见颗粒物。

  2、对水体有二次污染

  絮凝剂一般采用聚合氯化铝,国家《生活饮用水卫生标准》(GB5749-2006) 中明确规定水中的铝离子不能大于0.2毫克/升,人体过量摄入铝会引起多种疾 病,例如老年痴呆症等。助凝剂一般采用聚丙烯酰胺,聚丙乙烯胺溶液有微毒 性,对人体也会造成伤害。因此,采用絮凝剂和助凝剂处理过的水会被二次污 染。

  3、水处理厂运行能耗高

  在中间水池中安装过滤器供水泵与反洗泵,产生的能耗占到水处理厂总能 耗的60%以上。

  4、水处理厂运行成本高

  水处理厂每处理一吨水需要消耗絮凝剂与助凝剂各50~100g,其中絮凝剂 每克0.0018~0.0026元、助凝剂每克0.008~0.02元。取中间值计算吨水处理成 本为0.0022×75+0.014×75=1.215元。

  5、水处理厂占地面积大,建设投资大

  上述水处理工艺中需要建设混凝沉淀池和中间水池,混凝沉淀池容积需达 到每小时水处理量的3~6倍,中间水池的大小必需满足反洗泵与供水泵同时工 作15~30分钟的储水量。上述水池均需建成砼的,造价一直居高不下。

  发明内容

  本发明提出一种高浊度水处理系统,解决了现有技术中高浊度水处理系统 出水水质不稳定、水体被二次污染等的问题。

  本发明的技术方案是这样实现的:

  一种高浊度水处理系统,包括:调节沉淀池、中间水池、管式膜处理机构 和净水池;所述调节沉淀池的入口与原水进水管连接,其出口与所述中间水池 的入口连接;所述中间水池的出口通过中间水池出水管与管式膜处理机构的入 口连接;所述管式膜处理机构的净水出口通过净水出水管与所述净水池连接, 其浓水出口通过浓缩泥水出水管与所述调节沉淀池的入口连接。

  所述调节沉淀池入口处的底部设有积泥坑,其上部设有刮泥机;所述刮泥 机上设有刮泥臂,所述刮泥臂上贴近液面处设有刮油板;所述调节沉淀池内设 有浮油隔板,所述浮油隔板上贴近液面处设有浮油收集槽;所述调节沉淀池出 口处设有滗水器;所述滗水器的出水口与所述中间水池的入口连接。

  所述管式膜处理机构包括管式膜组件、反洗机构和药洗机构;所述管式膜 组件包括管式膜、管式膜壳、进口法兰和出口法兰;所述管式膜壳与所述净水 出水管相连通;所述进口法兰与所述中间水池出水管连接;所述出口法兰与所 述浓缩泥水出水管连接。

  所述管式膜的过滤孔的孔径小于1微米。

  所述管式膜为高分子材料或陶瓷材料制成的管式膜,所述高分子材料为聚 丙烯、聚乙烯或聚偏氟乙烯。

  所述管式膜壳为高分子材料或不锈钢材料制成的管式膜壳,所述高分子材 料为聚丙烯、聚乙烯或聚氯乙烯。

  所述反洗机构包括反洗水泵、反洗水储水罐和反洗回流管路,所述反洗水 储水罐与所述净水出水管之间通过反洗水进水管相连接;所述反洗回流管路的 一端与所述调节沉淀池的入口连接,其另一端与所述进口法兰连接;所述反洗 水泵设置在所述反洗水进水管上;所述药洗机构包括药洗水泵和药洗水储水罐, 所述药洗水储水罐与所述管式膜壳之间通过药洗水进水管相连接;所述药洗水 泵设置在所述药洗水进水管上。

  所述积泥坑内设有污泥提升泵,所述污泥提升泵与外部的叠螺式污泥脱水 机连接。

  所述净水出水管上设有消毒装置。

  本发明的工作过程和工作原理如下:

  地表水、煤矿矿井水等待净化的高浊度水原水通过原水进水管进入调节沉 淀池,在水流前进过程中,原水中的颗粒物在重力作用下沉淀到池底,刮泥机 的刮泥臂将池底的污泥收集到积泥坑内。积泥坑内的污泥提升泵定期将污泥抽 出到外部的叠螺式污泥脱水机中,叠螺式污泥脱水机将污泥进行脱水处理,产 生的泥饼外运,产生的滤液流入调节沉淀池内继续参与净化处理。

  因调节沉淀池中贴近液面位置处的刮泥臂上设有刮油板,浮油逐渐聚集到 水面上,刮油板不断将液面上的浮油刮到浮油收集槽内,浮油隔板将浮油区和 清液区分离开来,浮油收集槽内的浮油定期进行外运处理。

  浮油隔板后面的清液区内设置的滗水器,不断将调节沉淀池内的清液滗出 到中间水池中。

  中间水池中的水依次通过中间水池中的提升泵、中间水池出水管、进口法 兰进入管式膜内,管式膜内的大部分水通过管式膜上的过滤孔渗透到管式膜壳 中,管式膜壳中收集到的水即为过滤之后的净水;管式膜壳内的净水通过净水 出水管输送到净水池中;经管式膜过滤之后的净水在进入净水池之前,会经过 净水出水管上设置的消毒装置,消毒装置对经过其的净水进行消毒,因此,最 终进入到净水池中的水是经过过滤并消毒之后的净水,保证净水的洁净。

  管式膜内的小部分浓缩后的泥水依次通过出口法兰、浓缩泥水出水管流出, 进入调节沉淀池的进水口,并与其中的高浊度水原水混合,继续参与净化。

  反洗机构周期性地对管式膜进行反冲洗,去除管式膜内的大部分杂质物, 保证管式膜上的过滤孔畅通无阻。

  药洗机构定期对管式膜进行药洗,确保管式膜内无污染物,将管式膜上被 杂质物堵死的过滤孔打通,进一步保证管式膜上过滤孔的通透性和清洁。

  本发明的有益效果为:

  通过将调节池和混凝沉淀池合二为一,大大减少了水处理厂的占地面积, 大大节约了建设投资成本。

  通过在刮泥机的刮泥臂上方设置刮油板,并在浮油隔板上设置浮油收集槽, 能够在池底刮泥的同时,实现液面刮油,取代了传统的人工清理液面浮油的方 式,降低了人工成本,提高了水处理的自动化程度。

  采用管式膜组件能够对高浊度水进行过滤净化处理,设备抗污染能力强、 耐磨损、适用于粘度高、固体颗粒物含量高的水的净化处理,管式膜过滤后的 水质稳定。

  整个处理系统的水处理过程中不需要添加任何药剂,节约药剂成本的同时, 避免了对水质的二次污染,使得净化后的水浊度小于1.5NTU,满足净化水的标 准。
