申请日2014.01.23
公开(公告)日2014.05.14
IPC分类号B01D29/01; B01D29/50; B01D29/11
摘要

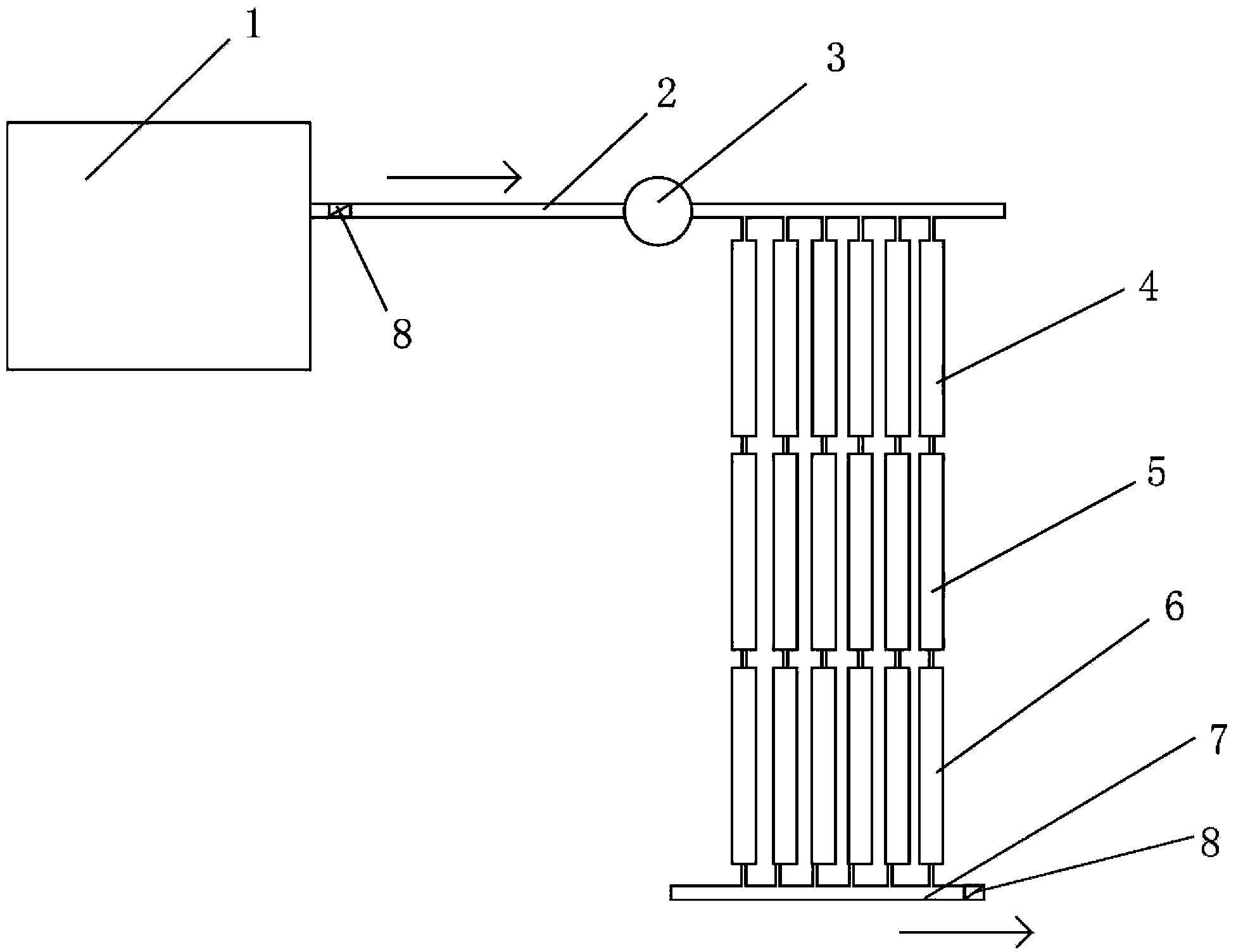

本发明公开一种晶体硅生产污水净化器，包括净水管道，其特征在于：所述净水管道入水管道(2)处设有增压水泵(3)，所述增压水泵(3)后连接有过滤水用的滤芯，所述滤芯包括三层滤芯，第一层滤芯(4)是5-10微米滤芯，第二层滤芯(5)是1-2微米滤芯，第三层滤芯(6)是0.5-1微米的滤芯，所述三层滤芯依次排列，第三层滤芯(6)后连接有出水管道(7)。本发明结构简单，通过采用各层滤芯将杂质分不同微米进行污水处理，处理效果好，所产生的废水可以直接进行排放，有助于清洁生产。
权利要求书
1.一种晶体硅生产污水净化器，包括净水管道，其特征在于：所述净水管道入水管道(2)处设有增压水泵(3)，所述增压水泵(3)后连接有过滤水用的滤芯，所述滤芯包括三层滤芯，第一层滤芯(4)是5-10微米滤芯，第二层滤芯(5)是1-2微米滤芯，第三层滤芯(6)是0.5-1微米的滤芯，所述三层滤芯依次排列，第三层滤芯(6)后连接有出水管道(7)。
2.根据权利要求1所述的晶体硅生产污水净化器，其特征在于：所述净水管道的入水管道(2)和出水管道(7)处均设有过滤网(8)。
3.根据权利要求1所述的晶体硅生产污水净化器，其特征在于：所述第一层滤芯(4)、第二层滤芯(5)和第三层滤芯(6)中的至少包括一个组滤芯，各层滤芯依次按顺序连接。
4.根据权利要求1所述的晶体硅生产污水净化器，其特征在于：所述的入水管道(2)位置可连接多晶体硅开方机、多晶体硅截断机或多晶体硅切片机的排污水池。
说明书
晶体硅生产污水净化器
技术领域
本发明涉及晶体硅生产辅助设备领域，具体的说，是涉及到一种晶体硅生产污水净化器。
背景技术
现有的多晶硅铸造系统中，晶体硅多线切割过程中产生的硅粉颗粒、碳化硅颗粒、玻璃颗粒、金属碎屑等物质，在普通的环保处理中很难处理干净，直接排放造成对环境的污染。因此，这就需要对污水进行处理，但是，由于晶体硅生产中多是产生粉尘和碳化硅颗粒等细颗粒，因此，常规的污水处理方式无法解决上述粉尘排放的问题，这就需要一种造价成本低，能够解决晶体硅生产污水排放的设备。
发明内容
本发明针对现有多晶硅生产线中，存在的污水排放易照成污染，现有污水治理设备无法快速解决污水净化的问题，提供一种晶体硅生产污水净化器以解决上述问题。
本发明系统的方案是通过这样实现的：一种晶体硅生产污水净化器，包括净水管道，所述净水管道入水管道处设有增压水泵，所述增压水泵后连接有过滤水用的滤芯，所述滤芯包括三层滤芯，第一层滤芯是5-10微米滤芯，第二层滤芯是1-2微米滤芯，第三层滤芯是0.5-1微米的滤芯，所述三层滤芯依次排列，第三层滤芯后连接有出水管道。
本发明的总体构思是：该净化器的主要组成是增压水泵、各级滤芯组成。增压水泵将水从污水水池中抽出，增加到5公斤的压力，各层滤芯将杂质分不同微米、如10微米、2微米和0.5微米，分别过滤普通杂质、开方切割砂、切片切割砂、硅粉。每天进行一次反冲洗，重复使用。此方法既有效保护环境，又有效降低排污处理成本，回收的物质均可以对外销售或重复利用。
本发明中，作为进一步改进，所述净水管道的入水管道和出水管道处均设有过滤网。过滤网可以有效过滤掉较大的杂质，避免堵塞滤芯。
本发明中，作为进一步的改进，所述第一层滤芯、第二层滤芯和第三层滤芯中的至少包括一个组滤芯，各层滤芯依次按顺序连接。通过将多个相同过滤半径的滤芯组成一个滤芯组，从而可以增加过滤效果。
本发明中，作为进一步的改进，所述的入水管道位置可连接多晶体硅开方机、多晶体硅截断机或多晶体硅切片机的排污水池。通过如水管道中增压水泵进行抽水，可以有效的控制水量的过滤速度，从而增加过滤效果。
本发明的有益效果是：
1.本发明结构简单，通过采用各层滤芯将杂质分不同微米进行污水处理，处理效果好，所产生的废水可以直接进行排放，有助于清洁生产。
2.本发明自动化程度高，可以适用于多种晶体硅生产设备的污水处理，使用范围广泛。
3.本发明结构简单,便于同行业进行推广运用。
