摘要
一种污水流量控制器，包括竖立的进水管道和连接在进水管道底部的提升泵，在进水管道与提升泵之间依序设置有止水阀、控制进水阀门;在控制进水阀门与提升泵之间连接有一回流管道，在回流管道上连接有回流阀门。本实用新型通过控制污水处理系统的进水流量，调节水量变化，保证污水处理系统的运行稳定，提高污水提升泵的使用寿命。
权利要求书
1.一种污水流量控制器，其特征是，包括竖立的进水管道(1)和连接在进水管道(1)底部的提升泵(6)，在进水管道(1)与提升泵(6)之间依序设置有止水阀(5)、控制进水阀门(3);在控制进水阀门(3)与提升泵(6)之间连接有一回流管道(2)，在回流管道(2)上连接有回流阀门(4)。
说明书
一种污水流量控制器
技术领域
本实用新型属一种主要用于小区中水、村落污水处理和小型污水处理厂、蓄洪塘、蓄污水池、公园人工湖、高尔夫球场人工湖等提升井中的污水流量控制器结构技术领域。
背景技术
提升是污水处理系统中一个重要的过程，由于地势高差原因，污水通过污水管网收集后，无法自行流入建设完成污水处理系统，需要在污水处理系统前面提升泵提升污水进入系统处理。在国内外水处理市场上，提升污水一般采用提升泵或电磁流量计来控制污水流量，但提升泵控制有限，水量过大，造成系统水力负荷大，影响后续处理工艺，电磁流量计成本高、易堵塞，堵塞造成水泵阻力大，水泵容易损坏，更换麻烦。
实用新型内容
为解决提升污水提升泵或电磁流量计的缺陷，本实用新型提供了一种污水流量控制器，实现了节能、操作简单，成本低，污水进水量控制性能好，并在生产过程中取得了良好的应用效果。
本实用新型提供了结构设计紧凑合理，成本低，安装移动灵活方便，节能环保一种操作简单、维修成本低的一种污水流量控制器。
本实用新型的目的是通过如下技术方案实现的。

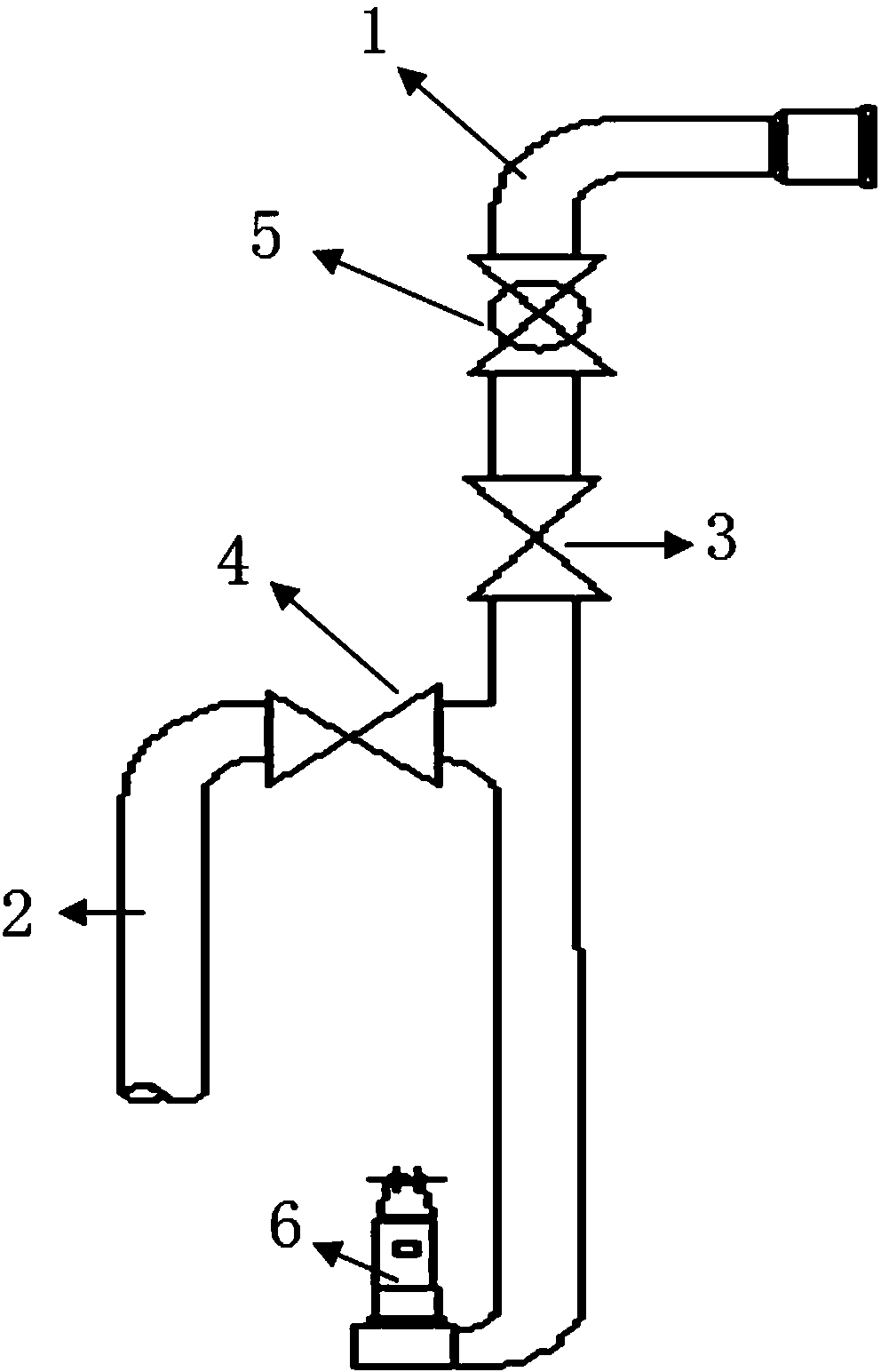

一种污水流量控制器，本实用新型特征是，包括竖立的进水管道和连接在进水管道底部的提升泵，在进水管道与提升泵之间依序设置有止水阀、控制进水阀门;在控制进水阀门与提升泵之间连接有一回流管道，在回流管道上连接有回流阀门。
当集水井中的水到水位控制线后，提升泵自动运行，提升泵提升污水由进水管道进入污水处理系统，进水管道上止水阀自动打开，控制进水阀门，当提升泵进水流量过大时，控制进水阀门及回流阀门，污水一部分由回流管道回流至集水井，与原水均匀混合后，提升至污水处理系统。当提升泵停止工作时，进水管道上的止水阀自动关闭，防止污水倒流，造成水泵损害。
本实用新型的有益效果是，本实用新型最大特点是控制污水流量，调节水量方便，减少水泵运行负荷。
本实用新型具有成本低、见效快，安装方便，无需日常人工操作，操作简单、维修成本低、体积小、重量轻、便于安装及拆卸的优点。
