申请日2013.12.25
公开(公告)日2014.07.02
IPC分类号C02F11/12; H01R39/10; H01R39/02; H01R39/64
摘要
一种用于电渗透污泥脱水处理设备的集电装置，包括：阳极集电环、阴极集电环、阳极电刷、阴极电刷、阳极排、阴极排、阳极汇流盘、阴极汇流盘、阳极固定板和阴极绝缘板。该集电装置增加了阴阳极的汇流盘，且多组电刷均连通于汇流盘和集电环，阳极电刷与阳极滚筒的金属筒体电气连接，阴极电刷与阳极滚筒的阴极滤网电气连接，从而均匀加大电流导通截面，送电更均衡，消除了个别电刷因接触不良产生发热打火现象。设备抗过载能力更强，可靠性提高，寿命延长。结构简单，易于维修、能够可靠的将直流电源配送到阳极滚筒和阴极滤网电极上。
权利要求书
1.一种用于电渗透污泥脱水处理设备的集电装置，其特征在于包括：阳极集电环、阴极 集电环、一个以上的阳极电刷、一个以上的阴极电刷、阳极排、阴极排、阳极汇流盘、阴极 汇流盘、阳极固定板和阴极绝缘板，
其中所述阳极固定板、阳极集电环、阴极绝缘板和阴极集电环为圆形，依次套在阳极滚 筒主轴上，且所述阳极固定板直径大于阳极集电环，所述阴极绝缘板直径大于阴极集电环;
所述阳极集电环与直流电源正极连接，所述阴极集电环与直流电源负极连接;所述阳极 汇流盘位于阳极固定板朝向并超出阳极集电环的区域表面，所述阴极汇流盘位于阴极绝缘板 朝向并超出阴极集电环的区域表面;所述阳极电刷的侧面连接于所述阳极汇流盘上，底部与 所述阳极集电环滑动接触;所述阴极电刷的侧面连接于所述阴极汇流盘上，底部与所述阴极 集电环滑动接触;
所述阳极电刷与阳极滚筒的金属筒体电气连接，所述阴极电刷与阳极滚筒的阴极滤网电 气连接。
2.根据权利要求1所述的一种用于电渗透污泥脱水处理设备的集电装置，其特征在于所 述阳极集电环和阴极集电环为带螺旋沟槽结构。
3.根据权利要求1所述的一种用于电渗透污泥脱水处理设备的集电装置，其特征在于所 述阳极集电环和阴极集电环的厚度为50mm，所述螺旋沟槽的宽度为3mm，螺距为25mm。
4.根据权利要求1所述的一种用于电渗透污泥脱水处理设备的集电装置，其特征在于所 述电刷的弹簧为双卷簧结构，左右对称。
5.根据权利要求1所述的一种用于电渗透污泥脱水处理设备的集电装置，其特征在于所 述阳极集电环、阴极集电环材料为黄铜。
6.根据权利要求1所述的一种用于电渗透污泥脱水处理设备的集电装置，其特征在于所 述阳极电刷和阴极电刷分别为32个。
7.根据权利要求6所述的一种用于电渗透污泥脱水处理设备的集电装置，其特征在于所 述阳极集电环外径φ560mm、阴极集电环外径φ460mm，间距74mm，所述阳极汇流盘外径 φ720mm，阴极汇流盘外径φ650。
说明书
一种用于电渗透污泥脱水处理设备的集电装置
技术领域
本实用新型涉及污泥处理设备部件领域，具体的涉及一种电渗透污泥脱水处理设备中使 用的集电装置。
背景技术
随着经济的发展，城市污水的产量大幅增加，而随着污水处理率的提高，伴随着也产生 了大量的剩余污泥。污泥成分复杂，除大量水分(经机械挤压脱水之后仍高达80%以上)外， 还含有有机、无机的各种污染物，未经处理的话会造成新的污染，特别是在城市化水平较高 的地区污泥处置问题已经十分突出。而现有的污泥处理技术中，污泥的干化技术是目前最刻 不容缓需要解决的问题，以方便最终的填埋等处理工艺的顺利进行。
近年来开发的电渗透污泥脱水压滤机，能够轻易将含水率80%污泥，处理到60%以下环保 填埋标准。电渗透污泥处理设备中，需要设置阳极滚筒与阴极滤网，两者配合才能实现对污 泥进行脱水。但现有污泥处理设备中，阳极滚筒关键零件集电装置处于高污染环境中，仍存 在集电环、电刷配电能力不足，接触不良，故障率高，配电不可靠的问题。
实用新型内容
基于上述现有技术所存在问题，本实用新型提供一种用于电渗透污泥脱水处理设备的集 电装置，其结构简单、成本低，可以可靠的为电渗透污泥脱水处理设备中的阳极滚筒和阴极 滤网加电，大幅度减小虚接打火现象，提高了设备安全性。
技术方案：

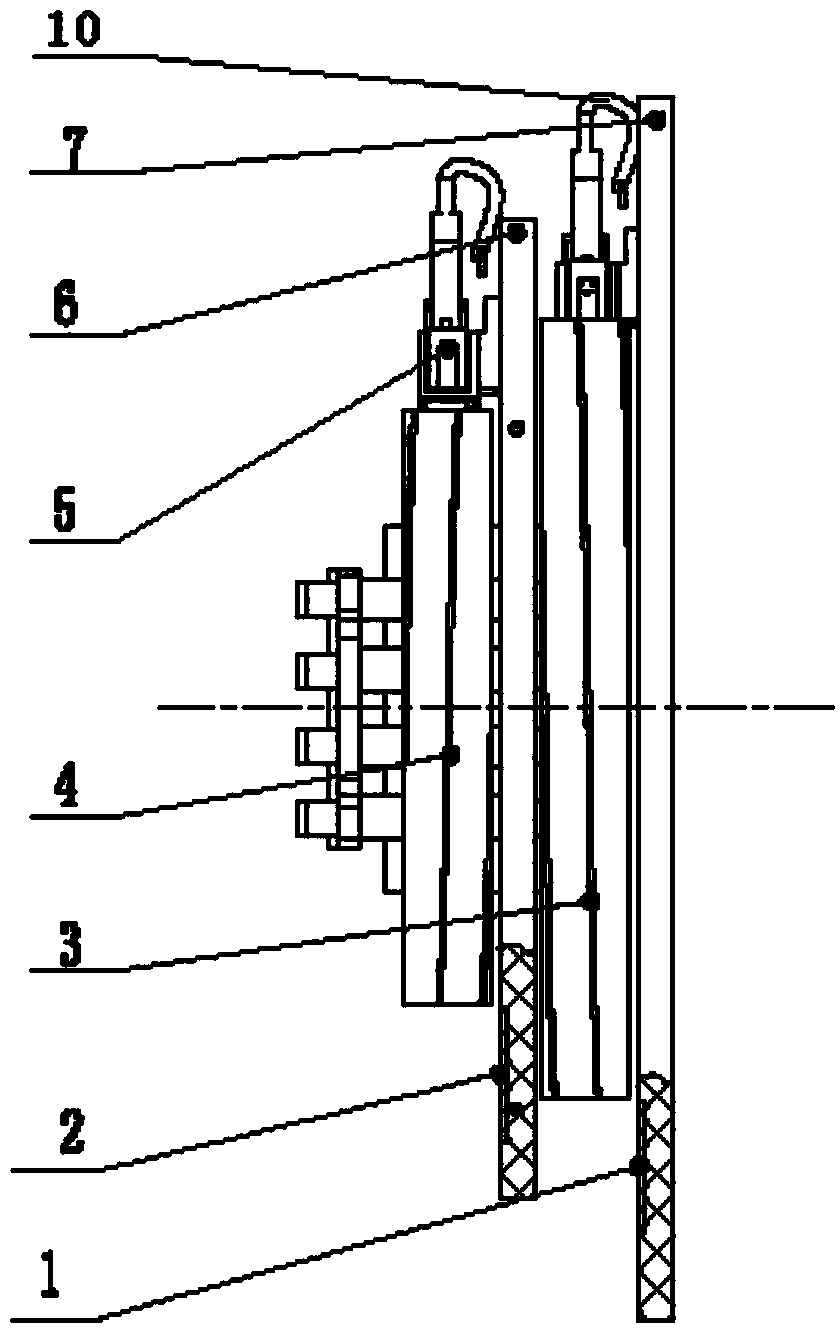

一种用于电渗透污泥脱水处理设备的集电装置，其特征在于包括：阳极集电环、阴极集 电环、一个以上的阳极电刷、一个以上的阴极电刷、阳极排、阴极排、阳极汇流盘、阴极汇 流盘、阳极固定板和阴极绝缘板，
其中所述阳极固定板、阳极集电环、阴极绝缘板和阴极集电环为圆形，依次套在阳极滚 筒主轴上，且所述阳极固定板直径大于阳极集电环，所述阴极绝缘板直径大于阴极集电环;
所述阳极集电环与直流电源正极连接，所述阴极集电环与直流电源负极连接;所述阳极 汇流盘位于阳极固定板朝向并超出阳极集电环的区域表面，所述阴极汇流盘位于阴极绝缘板 朝向并超出阴极集电环的区域表面;所述阳极电刷的侧面连接于所述阳极汇流盘上，底部与 所述阳极集电环滑动接触;所述阴极电刷的侧面连接于所述阴极汇流盘上，底部与所述阴极 集电环滑动接触;
所述阳极电刷与阳极滚筒的金属筒体电气连接，所述阴极电刷与阳极滚筒的阴极滤网电 气连接。
所述阳极集电环和阴极集电环为带螺旋沟槽结构。
所述阳极集电环和阴极集电环的厚度为50mm，所述螺旋沟槽的宽度为3mm，螺距为 25mm
所述电刷的弹簧为双卷簧结构，左右对称。
所述阳极集电环、阴极集电环材料为黄铜。
所述阳极电刷和阴极电刷优选的分别为32个。
优选的所述阳极集电环外径φ560mm、阴极集电环φ外径460mm，间距74mm，所述阳 极汇流盘外径φ720mm，阴极汇流盘外径φ650。
技术效果：
该集电装置增加了阴阳极的汇流盘，且有若干电刷均连通于汇流盘，从而均匀加大电流 导通截面，送电更均衡，消除了个别电刷因接触不良产生，发热打火现象。设备抗过载能力 更强，可靠性提高，寿命延长。结构简单，易于维修、能够可靠的将直流电源配送到阳极滚 筒和阴极滤网电极上。
所述阳极集电环和阴极集电环为带螺旋沟槽结构，沟槽边缘可对运动电刷配合面持续线 性刮擦，除去氧化物、杂物，增加电刷导通可靠性，并且沟槽还对集电环周边碎屑、污物具 备一定纳污能力。
所述电刷的弹簧为新式双卷簧结构，左右对称，对电刷只产生正向压力，无侧向力。
所述阳极电刷和阴极电刷优选的分别为32个，保证正负极2倍以上充足导通能力，数量对 称分布，达到最合理状态。
