申请日2014.01.23
公开(公告)日2015.08.05
IPC分类号C02F9/14; C02F11/04
摘要
本发明公开了一种城市大型生活污水及粪便集中回收处理装置，包括凹槽形化粪道和废渣沉积室;所述化粪道呈盘旋形分布或者呈迂回形分布或者呈米字形分布;所述化粪道首端端口封闭且设有生活污水及粪便输入管、末端与废渣沉积室联通;所述生活污水及粪便输入管的出口伸入化粪道的凹槽内、入口与生活污水及粪便排污管联通;所述化粪道顶部、废渣沉积室顶部设有盖，使化粪道与废渣沉积室形成封闭空间。本发明结构简单，可以建造在过道或车道路面下方，安全可靠，节约了建筑使用面积，建造使用成本低，使用方便，能有效地对粪便进行无害化处理利用，能极大改善生态环境。
权利要求书

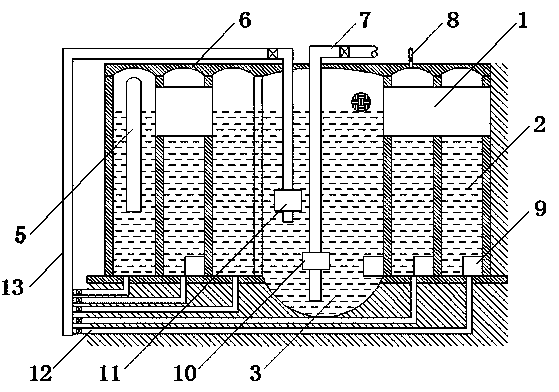

1.一种城市大型生活污水及粪便集中回收处理装置，其特征是：包括凹槽形化粪道(2)和废渣沉积室(3)，所述化粪道(2)呈盘旋形分布或者呈迂回形分布或者呈米字形分布或呈十字形分布或呈木字形分布;所述化粪道(2)首端端口封闭且设有生活污水及粪便输入管(5)、末端与废渣沉积室(3)联通;所述生活污水及粪便输入管(5)的出口伸入化粪道(2)的凹槽内、入口与生活污水及粪便排污管联通;所述化粪道(2)顶部、废渣沉积室(3)顶部设有盖(6)，使化粪道(2)与废渣沉积室(3)形成封闭空间;所述化粪道(2)上部还设有与化粪道(2)两侧壁固定连接的隔板(1);所述隔板(1)底部伸入化粪道(2)内液面、顶部与盖(6)之间设有间隙，用于将化粪道(2)上部分成数段，使各段的粪便悬浮物集中停留在两隔板之间集中发酵分解;所述凹槽形化粪道和废渣沉积室固定设置于地面下。
2.根据权利要求1所述的城市大型生活污水及粪便集中回收处理装置，其特征是：所述化粪道(2)顶部、废渣沉积室(3)顶部对应的盖(6)的底部是拱形。
3.根据权利要求1所述的城市大型生活污水及粪便集中回收处理装置，其特征是：所述化粪道(2)、废渣沉积室(3)内底部设有电热管或太阳能发热装置(9)。
4.根据权利要求1所述的城市大型生活污水及粪便集中回收处理装置，其特征是：所述化粪道(2)末端上部或废渣沉积池(3)上部设有溢流口，该溢流口通过溢流管(4)与收集池或中转池联通。
5.一种包含权利要求1所述的城市大型生活污水及粪便集中回收处理装置的集中回收处理系统，其特征是：还包括污水泵(10)、粪渣收集池和城市生活污水及粪便排污管，所述污水泵(10)的入口置于废渣沉积池(3)底部，该污水泵(10)的出口通过排出管(7)与粪渣收集池联通;所述排出管(7)设有阀门;所述城市生活污水及粪便排污管的出口与生活污水及粪便输入管(5)的入口联通。
6.根据权利要求5所述的集中回收处理系统，其特征是：还包括沼气收集管(8)，该沼气收集管(8)的入气口与化粪道(2)顶部内空间联通、出气口与沼气收集装置联通。
7.根据权利要求5所述的集中回收处理系统，其特征是：还包括冲刷装置，所述冲刷装置包括压力泵(11)和冲刷管(13)，所述压力泵(11)的入口置于化粪道(2)内且低于化粪道(2)内液面，该压力泵(11)的出口与冲刷管(13)入口联通;所述冲刷管(13)的出口置于化粪道(2)内底部。
8.根据权利要求7所述的集中回收处理系统，其特征是：所述冲刷管(13)设有冲刷分口，该冲刷分口通过阀门控制的冲刷分管(12)延伸至化粪道(2)内底部。
9.根据权利要求5所述的集中回收处理系统，其特征是：所述粪渣收集池建于山上，收集的废渣废水用于灌溉田土、森林。
说明书
城市大型生活污水及粪便集中回收处理装置及其集中回收处理系统
技术领域
本发明涉及一种生活污水处理设备，尤其涉及一种城市大型生活污水及粪便集中回收处理装置，还涉及一种包含城市大型生活污水及粪便集中回收处理装置的集中回收处理系统。
背景技术
生活污水及粪便集中处理在城市建设中是一个不容易引起重视但却非常重要的工程。我国建筑设计是实行国家标准的。
目前我国现行建筑设计标准的化粪池采用三格式化粪池，一般都是一栋楼或一个单元单独使用一个生活污水处理池或化粪池，一个生活小区需要多个生活污水处理池或化粪池。而且这种化粪池未发酵的有机物漂浮结块，容易淤渣堵塞，粪渣清掏不方便、不彻底，自然发酵时间长使粪便在化粪池中停留的时间长、化粪池的空间大，从化粪池流出来的污水没有利用、而是直接排入江河中造成水污染。因此，导致生活污水处理池或化粪池占用面积大，造价高，不利于生活污水、粪便统一收集处理，导致水处理及维护管理费用增大。当一个生活小区或几个生活小区共用一个生活污水处理池或化粪池时，需要增大该生活污水处理池或化粪池的内空间或增加格数，导致生活污水处理池或化粪池的盖的跨度大，稳定性差，不安全，同时占地面积大，造价高，更无法建造在过道或车道地面下，不方便。另一方面，农业林业生产中又缺少有机肥，大量使用化肥，不但影响农林产品的品质，也破坏生态环境、增大农林业成本、降低农林业效益。
发明内容
本发明目的在于提供一种稳定性好、造价低、既能对粪便快速发酵液化处理又能建造在过道或车道地面下的城市大型生活污水及粪便集中回收处理装置;还提供一种能对发酵液化处理后的生活污水及粪便充分利用的包含城市大型生活污水及粪便集中回收处理装置的集中回收处理系统。
为了解决上述技术问题，本发明提供的包括凹槽形化粪道和废渣沉积室，所述化粪道呈盘旋形分布或者呈迂回形分布或者呈米字形分布或呈十字形分布或呈木字形分布;所述化粪道首端端口封闭且设有生活污水及粪便输入管、末端与废渣沉积室联通;所述生活污水及粪便输入管的出口伸入化粪道的凹槽内、入口与生活污水及粪便排污管联通;所述化粪道顶部、废渣沉积室顶部设有盖，使化粪道与废渣沉积室形成封闭空间;所述化粪道上部还设有与化粪道两侧壁固定连接的隔板;所述隔板底部伸入化粪道内液面、顶部与盖之间设有间隙，用于将化粪道上部分成数段，使各段的粪便悬浮物集中停留在两隔板之间集中发酵分解;所述凹槽形化粪道和废渣沉积室固定设置于地面下。
所述化粪道顶部、废渣沉积室顶部对应的盖的底部是拱形。以使盖的抗压强度更高、满足适合建造在抗压强度要求高位置，如：道路、公路底下等。
所述化粪道、废渣沉积室内底部设有电热管或太阳能发热装置。以使生活污水中的固体杂物及粪便发酵分解的速度更快、发酵分解更彻底、使用更方便。
所述化粪道末端上部或废渣沉积池上部设有溢流口，该溢流口通过溢流管与收集池或中转池联通。用以防止化粪池内的粪便污水积蓄过量，排出污水。
采用本发明的城市大型生活污水及粪便集中回收处理装置，由于包括凹槽形化粪道和废渣沉积室，化粪道呈盘旋形分布或者呈迂回形分布或者呈米字形分布或呈十字形分布或呈木字形分布，化粪道首端端口封闭且设有生活污水及粪便输入管、末端与废渣沉积室联通，生活污水及粪便输入管的出口伸入化粪道的凹槽内、入口与生活污水及粪便排污管联通，化粪道顶部、废渣沉积室顶部设有盖，使化粪道与废渣沉积室形成封闭空间，化粪道上部还设有与化粪道两侧壁固定连接的隔板，隔板底部伸入化粪道内液面、顶部与盖之间设有间隙，用于将化粪道上部分成数段，使各段的粪便悬浮物集中停留在两隔板之间集中发酵分解，凹槽形化粪道和废渣沉积室固定设置于地面下。化粪道内是一个密闭空间，新鲜的粪便进入该化粪道后，在该密封状态下能较快发酵。由于采用化粪道，化粪道两侧壁之间的距离小，即盖的跨度小，盖的抗压强度大，增加化粪道的长度不影响盖的抗压强度，生活污水处理能力强，容积大，稳定性好。由于化粪道末端设有与化粪道联通的废渣沉积池。使经过化粪道集中发酵分解处理后的生活污水及粪便由废渣沉积池集中排出，同时更方便建造、更方便扩大容积建造。整个一个生活小区或几个生活小区可以同时使用一个城市大型生活污水及粪便集中回收处理装置，因此，可以建造在过道或车道路面下方，安全可靠，节约了建筑使用面积;同时，化粪道及废渣沉积室可方便地扩大容积，即当化粪道及废渣沉积室在建造时是设计一个生活小区使用，而后又增加到几个生活小区同时使用时，化粪道及废渣沉积室的容积不够，可在化粪道端口增加化粪道长度或增加化粪道的数量用以扩大化粪道容积，操作简单，施工方便，造价低。化粪道上部还设有与化粪道两侧壁固定连接的隔板，隔板底部伸入化粪道内液面、顶部与盖之间设有间隙，用于将化粪道上部分成数段，使各段的粪便悬浮物集中停留在两隔板之间集中发酵分解，同时，以使化粪道两侧壁通过隔板连接成一整体，化粪道侧壁更牢固、稳定性更好。
包含上述城市大型生活污水及粪便集中回收处理装置的集中回收处理系统，还包括污水泵、粪渣收集池和城市生活污水及粪便排污管，所述污水泵的入口置于废渣沉积池底部，该污水泵的出口通过排出管与粪渣收集池联通;所述排出管设有阀门;所述城市生活污水及粪便排污管的出口与生活污水及粪便输入管的入口联通。
还包括沼气收集管，该沼气收集管的入气口与化粪道顶部内空间联通、出气口与沼气收集装置联通。以使更方便地收集化粪道内粪便发酵产生的沼气，充分利用资源。
还包括冲刷装置，所述冲刷装置包括压力泵和冲刷管，所述压力泵的入口置于化粪道内且低于化粪道内液面，该压力泵的出口与冲刷管入口联通;所述冲刷管的出口置于化粪道内底部。用以防止粪便渣沉积于化粪道内底部，以使污水泵排出粪便污水时，粪便渣清理更干净，排出更彻底。
所述冲刷管设有冲刷分口，该冲刷分口通过阀门控制的冲刷分管延伸至化粪道内底部。以使操作更简单，使用更方便。
采用本发明的城市大型生活污水及粪便集中回收处理装置的集中回收处理系统，由于还包括污水泵、粪渣收集池和城市生活污水及粪便排污管，污水泵的入口置于废渣沉积池底部，该污水泵的出口通过排出管与粪渣收集池联通，排出管设有阀门，城市生活污水及粪便排污管的出口与生活污水及粪便输入管的入口联通。污水和粪渣经化粪道及废渣沉积室发酵处理后由污水泵集中排出并输送到粪渣收集池，粪渣收集池里的污水及粪渣能用于浇灌附近的田土、园林，多余的可以浇灌到林地，这样，不但清杂方便彻底、污水没有直接排放到江河造成水污染因而减少了水处理及维护管理费用、节约了水资源;而且能成为有机肥用于农业林业生产，不需要或减少化肥的使用，能有效提高农林产品品质、增进人体健康、改良土壤和生态环境，能极大降低农林业成本、提高农林业效益。本发明结构简单，建造使用成本低，使用方便，能有效地对粪便进行无害化处理利用，能极大改善生态环境。
