申请日2013.12.25
公开(公告)日2014.11.05
IPC分类号C02F9/04
摘要
含甲醛工业废水处理系统，该处理系统包括：废水处理釜，接收含甲醛工业废水、三聚氰胺和催化剂，并在其中混合、反应后得到结晶物和初步处理后废水;多级沉淀池，接收废水处理釜中出来的初步处理后废水，并在其中依次进行沉淀处理后得到沉淀物和上清液;甲醛混合罐，甲醛混合罐接收浓度为40-70%质量分数的甲醛和最后一级沉淀池出来的上清液，并在其中进行混合生产浓度为35-40%质量分数的甲醛;以及沉淀物返回装置，接收各级沉淀池中出来的沉淀物，并将其返回到废水处理釜中进行反应。根据本实用新型的处理系统对含甲醛工业废水进行处理，达到含甲醛工业废水零排放的目的，整个处理过程简单，无污染，能耗低。
权利要求书
1.一种含甲醛工业废水处理系统，含甲醛工业废水中主要含有低羟物、甲醛和水，其特征在于，该处理系统包括：
废水处理釜，接收含甲醛工业废水、三聚氰胺和催化剂，并在其中混合、反应后得到结晶物和初步处理后废水;
多级沉淀池，与废水处理釜连接以接收废水处理釜中出来的初步处理后废水，并在其中依次进行沉淀处理后得到沉淀物和上清液;
甲醛混合罐，接收浓度为40-70%质量分数的甲醛，并与所述多级沉淀池的最后一级沉淀池连接以接收最后一级沉淀池出来的上清液，并在其中进行混合生产浓度为35-40%质量分数的甲醛;以及
沉淀物返回装置，分别与所述多级沉淀池的各级沉淀池连接而接收各级沉淀池中出来的沉淀物，并与废水处理釜连接以将各级沉淀池中出来的沉淀物返回到废水处理釜中进行反应。
2.根据权利要求1所述的含甲醛工业废水处理系统，其特征在于，多级沉淀池为四级沉淀池。
3.根据权利要求1所述的含甲醛工业废水处理系统，其特征在于，还包括离心机，与废水处理釜连接以接收废水处理釜中出来的结晶物，对其进行离心以得到结晶物产品。
4.根据权利要求1所述的含甲醛工业废水处理系统，其特征在于，还包括连接最后一级沉淀池与甲醛混合罐的输送管道，浓度为40-70%质量分数的甲醛和最后一级沉淀池出来的上清液在进入甲醛混合罐之前先通过输送管道进行预混合。
说明书
含甲醛工业废水处理系统
技术领域
本实用新型涉及化工废水处理系统，具体涉及含甲醛工业废水处理系统。
背景技术
六羟甲基三聚氰胺在建筑涂料、汽车胶黏剂原料、高性能粘合剂、涂料增加剂、衣物整理剂、高性能复合材料及加工其下游精细化工产品具有广泛的应用。目前，生产六羟甲基三聚氰胺的企业一般是采用三聚氰胺与甲醛溶液在碱性条件下，羟基甲基化后脱水得到产品，该技术存在含醛废水多，甲醛含量较低，不能直接用于六羟甲基三聚氰胺的生产，许多中小企业往往直接排放甲醛废水，大量的甲醛废水对环境造成巨大的污染。
为了解决传统方法废水量大、难处理的问题，CN101786995A公开了一种颗粒状六羟甲基三聚氰胺的制备方法，提出以多聚甲醛代替甲醛溶液生产六羟甲基三聚氰胺，该方法存在以下两个问题：1)需要对洗液的量进行严格的控制才能确保无甲醛废水，一旦产生废水，处理将变得困难，不能从根本上解决废水的处理问题;2)多聚甲醛价格昂贵，不适合大规模工业生产。
CN102010380A为了解决废水处理困难等问题，提出在甲醛废水中加入蒸发助剂甲酸盐，在50～70℃、0.01～0.03MPa条件下进行蒸发处理，再将浓缩液送回反应釜反应，蒸发水则作为离心时的洗涤溶液，从而达到废水的循环利用。该方法虽然成功的对废水进行了回收利用，但存在以下几个问题：1)杂质的送入，在废水蒸发浓缩阶段需要加入大量的蒸发助剂，且随着废水循环时间的延长，废水中蒸发助剂甲酸盐的含量将逐渐增加，甚至会影响整个反应的进行;2)蒸发浓缩过程是在50～70℃、0.01～0.03MPa的条件下进行，除产生大量尾气外，对能源的需求也较大。
上述两种处理方式虽然能对含甲醛工业废水进行较为彻底的回 收利用，但整个过程条件较为苛刻、复杂、效率较低、不适合大规模生产。
实用新型内容
本实用新型的目的在于克服现有含甲醛工业废水处理中的难点，而提供新型的含甲醛工业废水处理系统。

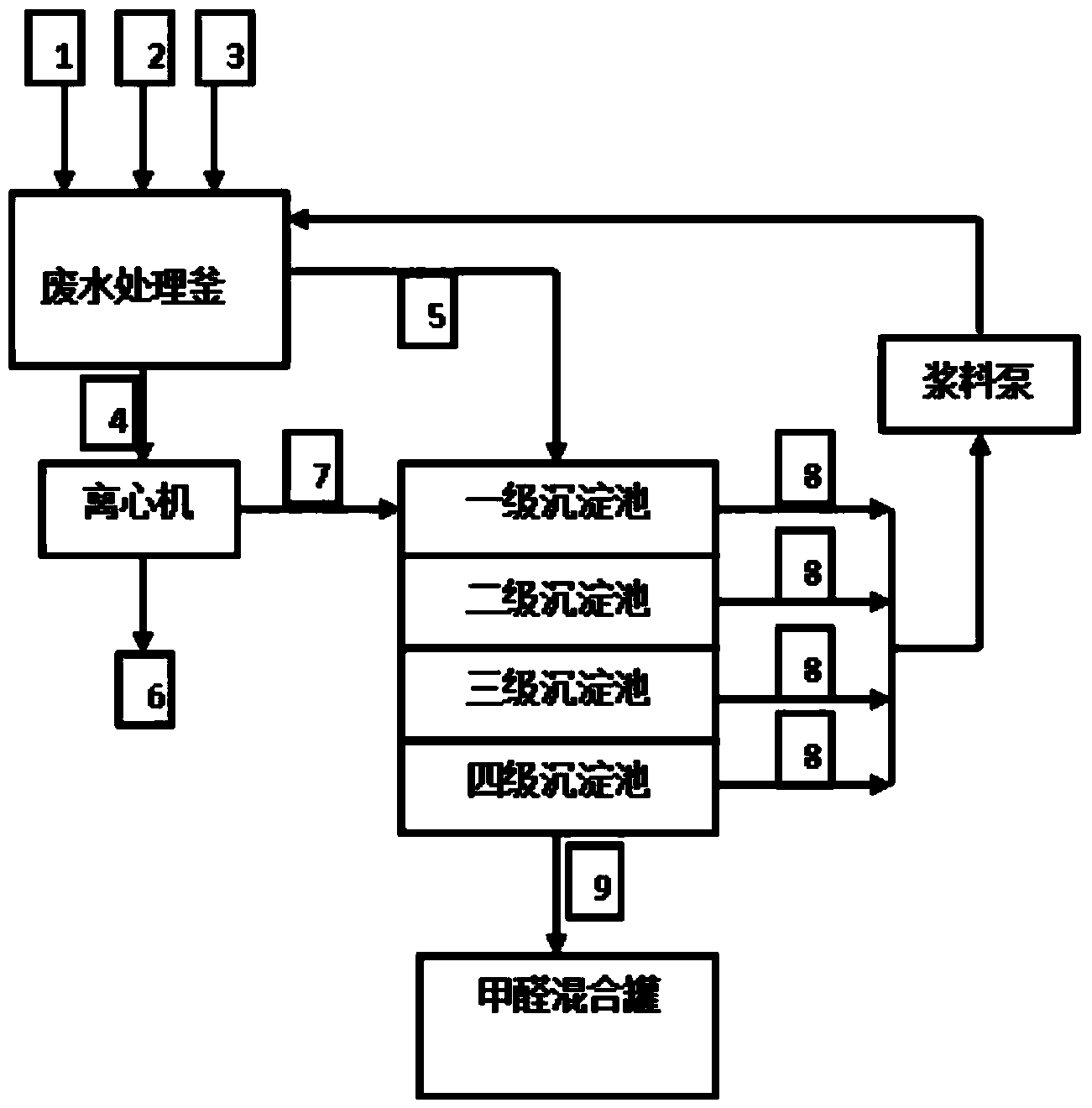

根据本实用新型的含甲醛工业废水处理系统包括：
废水处理釜，接收含甲醛工业废水、三聚氰胺和催化剂，并在其中混合、反应后得到结晶物和初步处理后废水;
多级沉淀池，与废水处理釜连接以接收废水处理釜中出来的初步处理后废水，并在其中依次进行沉淀处理后得到沉淀物和上清液;
甲醛混合罐，接收浓度为40-70%质量分数的甲醛，并与所述多级沉淀池的最后一级沉淀池连接以接收最后一级沉淀池出来的上清液，并在其中进行混合生产浓度为35-40%质量分数的甲醛;以及
沉淀物返回装置，分别与所述多级沉淀池的各级沉淀池连接而接收各级沉淀池中出来的沉淀物，并与废水处理釜连接以将各级沉淀池中出来的沉淀物返回到废水处理釜中进行反应，
优选情况下，多级沉淀池为四级沉淀池。
优选情况下，还包括离心机，与废水处理釜连接以接收废水处理釜中出来的结晶物，对其进行离心以得到结晶物产品。
利用本实用新型的含甲醛工业废水处理系统，通过对废水进行反应和沉淀、沉淀物循环利用、甲醛回收利用等操作，达到含甲醛工业废水零排放的目的，整个处理过程简单，无污染，能耗低，处理效率高。
