申请日2014.01.22
公开(公告)日2014.04.16
IPC分类号A47L11/30; E01H1/08
摘要
本发明公开了一种用于洗地机的水位感应装置，包括设有污水箱的洗地机，污水箱顶部设有吸水风机，污水箱内设有水位感应器，洗地机的控制室内设有控制面板，控制面板上设有水位显示柱，水位感应器与水位显示柱相连接，通过水位显示柱来监控污水箱内的水位。
权利要求书
1.一种用于洗地机的水位感应装置，包括设有污水箱的洗地机，其特征在于：所述污水箱顶部设有吸水风机，污水箱内设有水位感应器，洗地机的控制室内设有控制面板，控制面板上设有水位显示柱，水位感应器通过控制线与水位显示柱相连接。
2.根据权利要求1所述的用于洗地机的水位感应装置，其特征在于：所述污水箱内设有支撑柱，所述水位感应器和支撑柱顶部之间还设有牵引线。
3.根据权利要求2所述的用于洗地机的水位感应装置，其特征在于：所述控制线连接水位感应器，经支撑柱和洗地机底盘后与水位显示柱相连接。
4.根据权利要求3所述的用于洗地机的水位感应装置，其特征在于：所述牵引线的长度大于水位感应器和支撑柱顶部之间控制线的长度。
5.根据权利要求1至4所述的用于洗地机的水位感应装置，其特征在于：所述污水箱顶部设有污水箱盖。
说明书
一种用于洗地机的水位感应装置
技术领域
本发明涉及环保清洁设备，特别涉及一种用于洗地机的水位感应装置。
背景技术
洗地机在对地面清洗的过程中，需要将污水回收至污水箱，污水箱内设置有吸水风机，在回收污水的过程中，需要对水位线进行控制，否则污水会对吸水风机造成损耗。
发明内容
本发明所要解决的技术问题是提供一种用于洗地机的水位感应装置，对污水箱内的水位进行监控，避免以解决现有技术中导致的上述多项缺陷。

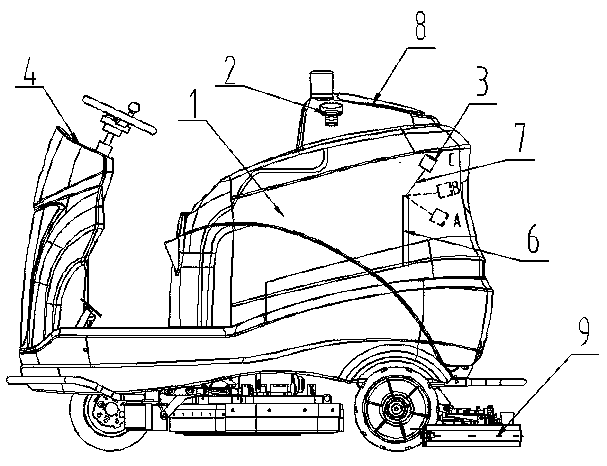

为实现上述目的，本发明提供以下的技术方案：一种用于洗地机的水位感应装置，包括设有污水箱的洗地机，所述污水箱顶部设有吸水风机，污水箱内设有水位感应器，洗地机的控制室内设有控制面板，控制面板上设有水位显示柱，水位感应器与水位显示柱相连接。
优选的，所述污水箱内设有支撑柱，支撑柱的顶部通过控制线与水位感应器相连接，该控制线与水位显示柱相连接。
优选的，所述水位感应器和支撑柱顶部之间还设有牵引线，牵引线的长度大于水位感应器和支撑柱顶部之间控制线的长度。
优选的，所述污水箱顶部设有污水箱盖。
采用以上技术方案的有益效果是：本发明结构的水位感应装置，通过水位感应器将污水箱的水位转化为信号，反馈至控制面板上的水位显示柱，水位感应器通过控制线与水位显示柱相连，保证信号传输的稳定性，操作人员通过水位显示柱对污水箱内水位的显示，进而对污水箱内的污水水位进行控制;水位感应器和支撑柱顶部之间还设有牵引线，牵引线的长度大于水位感应器和支撑柱顶部之间控制线的长度，避免控制线受损，降低水位感应器的故障率，污水箱盖可以打开方便对污水箱顶部的吸水风机进行维修和更换，结构简单，使用方便。
