申请日2013.12.23
公开(公告)日2014.06.04
IPC分类号C02F3/30; G05D27/02
摘要
本实用新型公开一种AAO脱氮除磷污水处理工艺回流量控制系统，包括：三组ORP传感器和pH传感器分设在厌氧池、缺氧池和好氧池内，与内循环信号反馈控制器连接;内循环流量计、内循环流量调节阀和混合液回流泵设在好氧池与缺氧池间的回流管路上;内循环信号反馈控制器控制端连接内循环流量计;内循环流量计控制端连接内循环流量调节阀和混合液回流泵;两个MLSS传感器分设在好氧池和回流及剩余污泥泵房内，均与外循环信号反馈控制器连接;外循环流量计、外循环流量调节阀和污泥回流泵设在回流及剩余污泥泵房与厌氧池间的回流管路上;外循环信号反馈控制器控制端连接外循环流量计;外循环流量计连接外循环流量调节阀和污泥回流泵。能实现精确回流量控制。
权利要求书

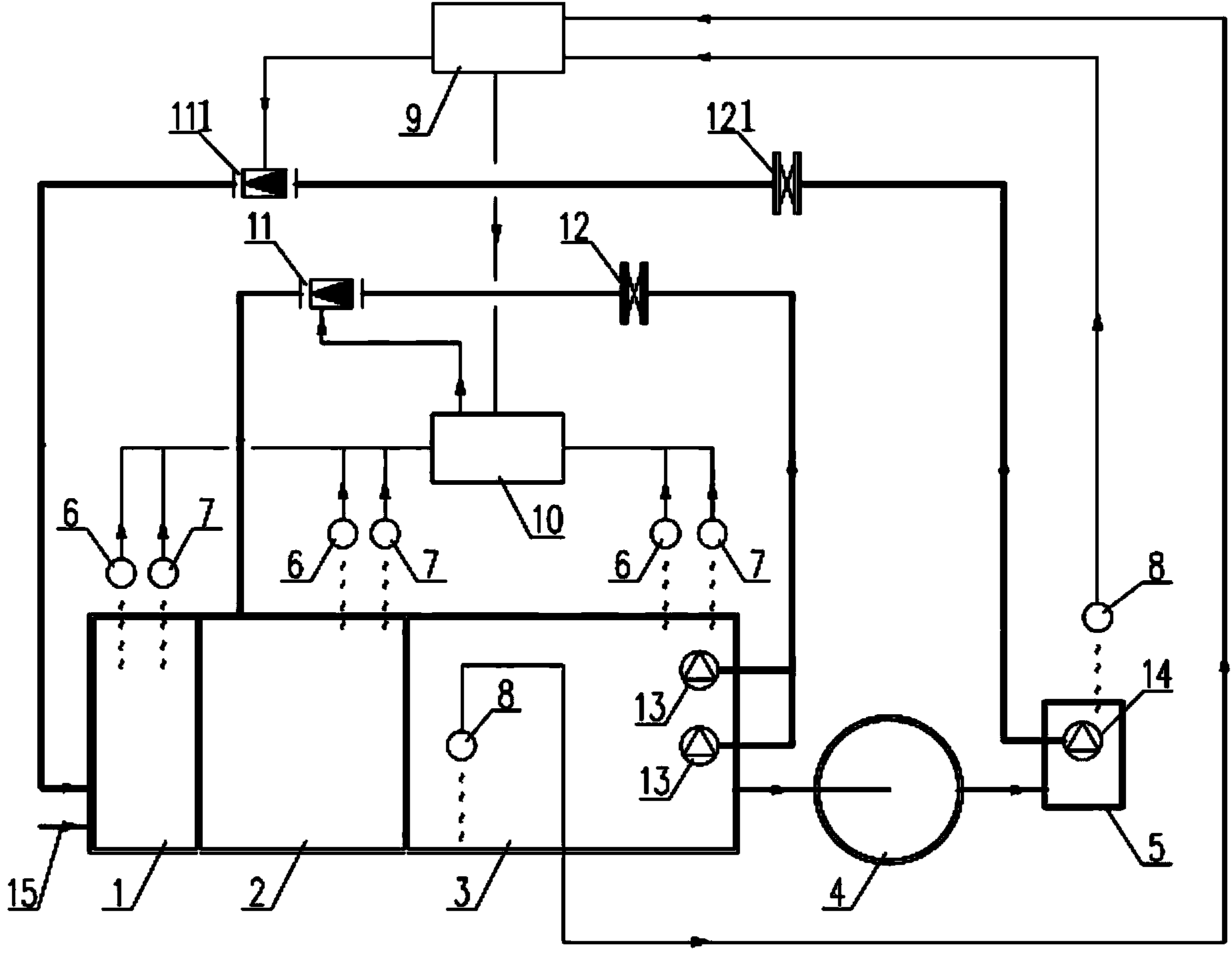

1.一种AAO脱氮除磷污水处理工艺回流量控制系统，其特征在于，包括：
三组传感器、内循环信号反馈控制器、内循环流量计和内循环流量调节阀、混合液回 流泵、两个MLSS传感器、外循环信号反馈控制器、外循环流量计、外循环流量调节阀和污 泥回流泵;其中，
所述三组传感器分别设置在AAO脱氮除磷污水处理工艺的厌氧池、缺氧池和好氧池内， 所述三组传感器均与所述内循环信号反馈控制器连接;
所述每组传感器包括：一个ORP传感器和一个pH传感器;
所述流量计、流量调节阀和混合液回流泵设置在所述好氧池与所述缺氧池之间的回流 管路上;
所述内循环信号反馈控制器的控制端与所述内循环流量计连接;
所述流量计的控制端分别与所述流量调节阀和所述混合液回流泵连接;
所述两个MLSS传感器分别设置在所述好氧池和回流及剩余污泥泵房内;所述两个MLSS 传感器均与所述外循环信号反馈控制器连接;
所述外循环流量计、外循环流量调节阀和污泥回流泵均设置在所述回流及剩余污泥泵 房与所述厌氧池之间的回流管路上;
所述外循环信号反馈控制器的控制端与所述外循环流量计连接;
所述外循环流量计的控制端分别与所述外循环流量调节阀和污泥回流泵连接。
2.如权利要求1所述的AAO脱氮除磷污水处理工艺回流量控制系统，其特征在于，所 述内循环信号反馈控制器采用：带有输入装置、显示装置和存储装置的PLC控制器，用于 输入和存储ORP、pH设定值，接收各组传感器采集的ORP检测值和pH检测值，并将所述ORP 和pH检测值与所述设定值对比，将对比得出的偏差值转换为数字模拟信号发送给所述内循 环流量计，以使所述内循环流量计发送控制混合液回流泵和内循环流量调节阀工作状态的 控制信号。
3.如权利要求1或2所述的AAO脱氮除磷污水处理工艺回流量控制系统，其特征在于， 所述外循环信号反馈控制器采用：带有输入装置、显示装置和存储装置的PLC控制器，用 于输入和存储MLSS设定值，接收各MLSS传感器采集的MLSS检测值，并将所述MLSS检测值与 所述设定值对比，将对比得出的偏差值转换为数字模拟信号发送给所述外循环流量计，以 使所述外循环流量计发送控制污泥回流泵和外循环流量调节阀工作状态的控制信号。
4.如权利要求1或2所述的AAO脱氮除磷污水处理工艺回流量控制系统，其特征在于， 所述外循环信号反馈控制器的反馈端与所述内循环信号反馈控制器的反馈接收端连接。
说明书
AAO脱氮除磷污水处理工艺回流量控制系统
技术领域
本实用新型涉及污水处理领域，特别是涉及一种污水处理厂采用AAO工艺进行脱氮除 磷工艺过程中能精确控制污泥回流量和混合液回流量的控制系统。
背景技术
随着环境污染控制要求的不断提高，国家对污水处理厂出水氮和磷的指标控制越来 越严格，举例来说，北京于2012年颁布了《城镇污水处理厂水污染物排放标准》 (DB11/890-2012)，出水要求TN≤15mg/L，NH3-N(以N计)≤1.5mg/L(12月1日～3月31 日为2.5mg/L)，TP(以P计)≤0.3mg/L，因此运用先进的污水脱氮除磷工艺并进行经济、 有效控制是确保脱氮除磷效果的关键。
AAO工艺系统主要由厌氧池、缺氧池、好氧池、二沉池和回流及剩余污泥泵房组成。 污泥通过污泥回流泵回流至厌氧池;氨氮在好氧池硝化细菌的作用下转化为硝态氮，硝化 液通过回流泵从好氧池末端回流至缺氧池，通过反硝化作用转化为N2或N2O，释放到大气中， 实现脱氮。
近几年，污水生物脱氮除磷技术在工程实践中得到了广泛的应用。但是工程中对硝 化液和污泥回流量的控制仅仅局限于根据经验值和参考计算值进行回流量的调节，与实际 所需要的回流量有一定的差别，这样就不能根据实际需要精确的控制硝化液和污泥的回流 量，使出水很难稳定达到较低水平而且也会造成能耗的浪费。国内关于控制硝化液回流量 的研究也仅局限于采用在线DO、pH、ORP反馈的信号通过信号控制器直接控制硝化液回流 泵的工作状态或开启数量来控制硝化液回流量，但是仅通过DO、pH、ORP的反馈信号依然 不能精确的控制硝化液和污泥的回流量。
实用新型内容
本实用新型要解决的技术问题是提供一种AAO脱氮除磷污水处理工艺回流量控制系 统，能精确控制污泥回流量和混合液回流量，从而解决现有AAO工艺中不能精确控制硝化 液和污泥的回流量的问题。
为解决上述技术问题，本实用新型提供一种AAO脱氮除磷污水处理工艺回流量控制系 统，包括：
三组传感器、内循环信号反馈控制器、内循环流量计和内循环流量调节阀、混合液回 流泵、两个MLSS传感器、外循环信号反馈控制器、外循环流量计、外循环流量调节阀和污 泥回流泵;其中，
所述三组传感器分别设置在AAO脱氮除磷污水处理工艺的厌氧池、缺氧池和好氧池内， 所述三组传感器均与所述内循环信号反馈控制器连接;
所述每组传感器包括：一个ORP传感器和一个pH传感器;
所述内循环流量计、内循环流量调节阀和混合液回流泵设置在所述好氧池与所述缺氧 池之间的回流管路上;
所述内循环信号反馈控制器的控制端与所述内循环流量计连接;
所述内循环流量计的控制端分别与所述内循环流量调节阀和所述混合液回流泵连接;
所述两个MLSS传感器分别设置在所述好氧池和回流及剩余污泥泵房内;所述两个MLSS 传感器均与所述外循环信号反馈控制器连接;
所述外循环流量计、外循环流量调节阀和污泥回流泵均设置在所述回流及剩余污泥泵 房与所述厌氧池之间的回流管路上;
所述外循环信号反馈控制器的控制端与所述外循环流量计连接;
所述外循环流量计的控制端分别与所述外循环流量调节阀和污泥回流泵连接。
本实用新型的有益效果为：通过设置对内、外回流控制的内、外循环信号反馈控制器， 与ORP、pH和MLSS传感器配合，可以将ORP、pH和MLSS信号与设定值对比后计算成回流量反 馈给内、外循环流量计，由内、外循环流量计控制相应设备的工作状态,从而实现了AAO工 艺回流量精确控制。该系统可以明显提高脱氮效率，使整个系统在最优的条件下运行。特 别是通过内回流量的精确控制，可以充分保证缺氧池的反硝化环境，避免因为内回流量不 足导致的无法完全发挥缺氧池的反硝化能力以及硝酸氮去除率下降和出水总氮及氨氮超 标的可能。同时避免了混合液的超量回流造成的能耗的上升以和增加回流液中的溶解氧含 量，防止回流液中过多的氧破坏缺氧池反硝化环境，在提高处理效果的同时节约了能耗。 以及通过污泥回流量(即外回流量)的精确控制，可以将好氧池的污泥浓度控制在一个稳 定的设定值，实现了好氧池稳定运行的功能，能够满足系统的整体处理效果，使出水有机 物及氮的含量均控制在要求的出水标准以下。
