申请日2014.01.22
公开(公告)日2014.07.02
IPC分类号B43L21/00; B43L1/04
摘要
一种能水洗风干及污水循环过滤的黑板，其特征在于：所述幕布滚筒(1)为前后分布的两支，两支幕布滚筒(1)之间设置有幕布式黑板面(2)，其中一支幕布滚筒(1)通过传动机构(4)与滚筒电机(8)的输出轴相连接，幕布式黑板面(2)的外侧表面还安装有水洗装置，水洗装置的下方设置有污水收集过滤器(11)，污水收集过滤器(11)通过回水管(13)与抽水器(12)相连通，本实用新型设置有滚筒幕布黑板面、水洗装置、污水收集过滤装置以及抽水装置，不仅能够实现快速擦拭作业，同时能够对清洗后的污水进行过滤后通过抽水装置后实现循环使用，耗水量小，不污染环境，而且清洗效果好，使用很方便，具有一定的实际使用前景。
权利要求书

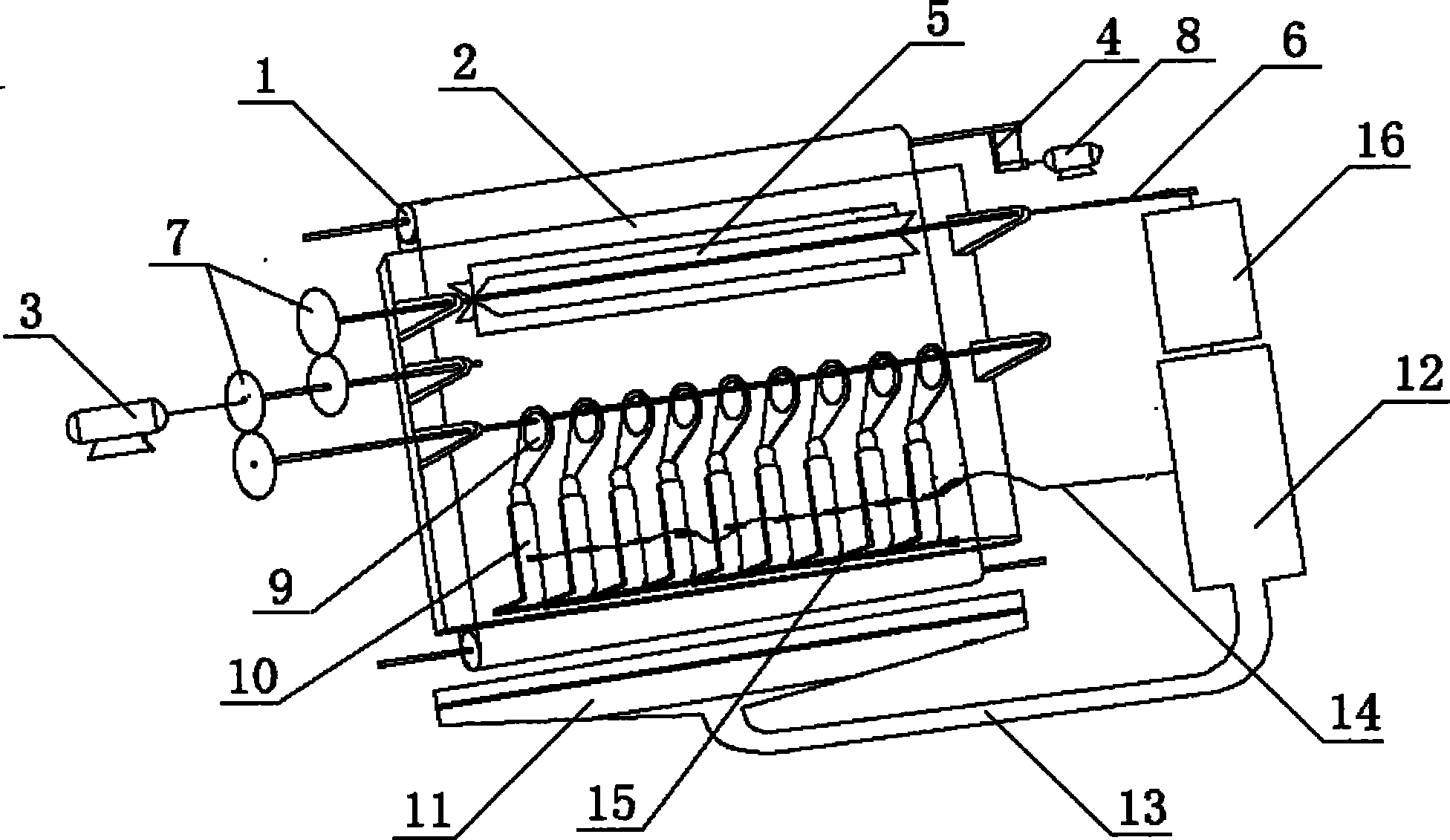

1.一种能水洗风干及污水循环过滤的黑板，包括幕布滚筒(1)，其特征在于：所述幕 布滚筒(1)为前后分布的两支，两支幕布滚筒(1)之间设置有幕布式黑板面(2)，其中 一支幕布滚筒(1)通过传动机构(4)与滚筒电机(8)的输出轴相连接，幕布式黑板面(2) 的外侧表面上通过风扇轴(6)安装有风扇叶片(5)，风扇轴(6)通过传动齿轮(7)与电 动机(3)的输出轴相连接，幕布式黑板面(2)的外侧表面还安装有水洗装置，水洗装置 的下方设置有污水收集过滤器(11)，污水收集过滤器(11)通过回水管(13)与抽水器(12) 相连通。
2.根据权利要求1所述的一种能水洗风干及污水循环过滤的黑板，其特征在于：所述 水洗装置包括偏心轮(9)、活塞管(10)、活塞以及瘪型喷嘴(15)，偏心轮(9)安装在幕 布式黑板面(2)的外侧的转轴上，偏心轮(9)与活塞的一端相铰接，活塞管(10)尾部 安装有瘪型喷嘴(15)。
3.根据权利要求1所述的一种能水洗风干及污水循环过滤的黑板，其特征在于：所述 抽水器(12)为活塞杆推压机构，活塞杆推压机构通过曲柄摇杆机构(16)与风扇轴(6) 相连接。
4.根据权利要求2所述的一种能水洗风干及污水循环过滤的黑板，其特征在于：所述 瘪型喷嘴(15)上均匀密集分布有许多个小喷水口，小喷水口设置为瘪型喷口。
5.根据权利要求1所述的一种能水洗风干及污水循环过滤的黑板，其特征在于：所述 污水收集过滤器(11)为包含细长型的污水收集漏斗和紧贴着漏斗的过滤带，漏斗的底部 与回水管(13)的一端相连接。
6.根据权利要求5所述的一种能水洗风干及污水循环过滤的黑板，其特征在于：所述 过滤带内设置有多层过滤网。
说明书
一种能水洗风干及污水循环过滤的黑板
技术领域
本实用新型涉及一种黑板，尤其涉及一种能水洗风干及污水循环过滤的黑板，属于教 学用品技术领域。
背景技术
现有的黑板结构简单，在擦黑板的时候粉笔灰四处飞扬，污染了室内的空气，不利 于师生的身体健康。而且现有人工擦黑板容易造成擦不干净的情况，在使用一段时间后 黑板就会变得很不容易擦干净，清洁效果不佳，使用不方便。例如中国专利公告号为： CN201068046Y，公告日为：2008年6月4日的实用新型专利公开了一种黑板擦，该黑板 擦的技术方案为：包括黑板擦本体、微型电动机、产生负压吸引粉末的叶轮、储存粉末 的储尘袋，黑板擦本体后部设有用于设置叶轮和微型电动机的腔体，叶轮设在微型电动 机的输出轴上，储尘袋设在叶轮和微型电动机的后部。但是该装置结构简单，不具有水 洗风干功能以及污水回收过滤装置，除尘效果不佳，使用不太方便。
发明内容
本实用新型的目的是针对现有的黑板结构简单，不具有水洗风干功能以及污水回收 过滤装置，擦黑板时灰尘较大，不便于清洁，使用不方便的缺陷和不足，现提供一种结 构合理，具有水洗风干功能以及污水回收过滤装置，除尘效果好，使用方便的一种能水 洗风干及污水循环过滤的黑板。
为实现上述目的，本实用新型的技术解决方案是：一种能水洗风干及污水循环过滤 的黑板，包括幕布滚筒，其特征在于：所述幕布滚筒为前后分布的两支，两支幕布滚筒 之间设置有幕布式黑板面，其中一支幕布滚筒通过传动机构与滚筒电机的输出轴相连接， 幕布式黑板面的外侧表面上通过风扇轴安装有风扇叶片，风扇轴通过传动齿轮与电动机 的输出轴相连接，幕布式黑板面的外侧表面还安装有水洗装置，水洗装置的下方设置有 污水收集过滤器，污水收集过滤器通过回水管与抽水器相连通。
所述水洗装置包括偏心轮、活塞管、活塞以及瘪型喷嘴，偏心轮安装在幕布式黑板 面的外侧的转轴上，偏心轮与活塞的一端相铰接，活塞管尾部安装有瘪型喷嘴。
所述抽水器为活塞杆推压机构，活塞杆推压机构通过曲柄摇杆机构与风扇轴相连接。
所述瘪型喷嘴上均匀密集分布有许多个小喷水口，小喷水口设置为瘪型喷口。
所述污水收集过滤器为包含细长型的污水收集漏斗和紧贴着漏斗的过滤带，漏斗的 底部与回水管的一端相连接。
所述过滤带内设置有多层过滤网。
本实用新型的有益效果是：本实用新型设置有幕布滚筒组件、水洗装置、风干装置 以及污水过滤装置，不仅能够实现快速水洗风干作业，同时能够对清洗后的污水进行过 滤后循环使用，耗水量小，不污染环境，而且清洗效果好，使用很方便，具有一定的实 际使用前景。
