申请日2014.01.21
公开(公告)日2014.07.09
IPC分类号G01N33/18; C02F1/52
摘要
污水絮凝排污装置的双级检测系统，属于污水处理技术领域。水槽(5)、溢流槽(6)，所述的集水槽(5)和溢流槽(6)内焊在罐体(2)上端，所述的集水槽(5)用于收集污水样品，所述溢流槽(6)接收集水槽(5)外溢液体，集水槽(5)和溢流槽(6)之间安装有电磁阀;所述的污水及絮凝剂导入管路(1)为中间带有Y型电磁阀体的输入管道;所述水质监测元器件分别安装在污水及絮凝剂导入管路(1)和集水槽(5)中。安装于集水槽(5)的检测元件及时对絮凝过程中的水质、色度及浊度进行检测，安装于污水及絮凝剂导入管路(1)检测元件对进入装置的污水水质进行检测，便于及时对污水进入、絮凝剂添加以及排污等操作进行调整，即实现了双级检测。
权利要求书
1.污水絮凝排污装置的双级检测系统，所述的污水絮凝排污装置包括污水及絮凝剂导入管路(1)、罐体(2)、支架(3)、双级搅拌机(4)、沉淀器(9)、水质监测元器件、污物收集筒(12)、离心甩干机(13)，所述的罐体(2)放置于支架(3)上，所述的罐体(2)用于对污水进行处理，污水及絮凝剂导入管路(1)与罐体(2)相连，用于将污水导入到罐体(2)内;双级搅拌器(4)的旋转轴位于罐体(2)内，沉淀器(9)安装于所述罐体(2)的出口处，沉淀器(9)的出口连接到污物收集筒(12)，污物收集筒(12)与离心甩干机(13)相连，污物收集筒(12)与离心甩干机(13)之间安装有电磁阀;其特征在于：其包括有集水槽(5)、溢流槽(6)，所述的集水槽(5)和溢流槽(6)内焊在罐体(2)上端，所述的集水槽(5)用于收集污水样品，所述溢流槽(6)接收集水槽(5)外溢液体，集水槽(5)和溢流槽(6)之间安装有电磁阀;所述的污水及絮凝剂导入管路(1)为中间带有Y型电磁阀体的输入管道;所述水质监测元器件分别安装在污水及絮凝剂导入管路(1)和集水槽(5)中。
2.根据权利要求1所述的污水絮凝排污装置的双级检测系统，其特征在于：其还包括有设备调节中心处理器，所述的设备中心处理器的输入端与污水及絮凝剂导入管路(1)和集水槽(5)中的水质监测元器件连接，所述设备中心处理器的控制端与絮凝剂导入管路(1)上的电磁阀相连连接，控制絮凝剂添加Y型电磁阀的开闭，所述设备中心处理器的控制端与与双级搅拌机(4)旋转轴控制电机连接，所述设备中心处理器的控制端分别与集水槽(5)和溢流槽(6)之间的电磁阀、控制污物收集筒(12)与离心甩干机(13)之间的电磁阀相连;端设备调节中心处理器通过两级水质监测反馈信号，第一级监测通过检测安装于污水及絮凝剂导入管路(1)中的水质监测元器件，控制调节絮凝剂加入量和双级搅拌机(4)的转速，第二级监测通过集水槽(5)中的水质监测元器件，控制集水槽(5)和溢流槽(6)之间电磁阀开闭，并控制污物收集筒(12)与离心甩干机(13)之间的电磁阀的开闭控制实现污物周期外排至离心甩干机(13)。
3.根据权利要求1所述的污水絮凝排污装置的双级检测系统，其特征在于：所述的Y型电磁阀流出一侧安装有水质监测元器件，水质监测元器件为色度和浊度检测仪Ⅰ(10)，Y型阀流出管路由罐体(2)的侧壁接入。
4.根据权利要求1所述的污水絮凝排污装置的双级检测系统，其特征在于：集水槽(5)中的水质监测元器件为悬浮物检测仪、CODcr检测仪、浊度和色度检测仪Ⅱ(11)。
5.根据权利要求1所述的污水絮凝排污装置的双级检测系统，其特征在于：所述沉淀器(9)收集的污物通过设备调节中心处理器控制电磁阀定期排放至污物收集筒(12)，再经污物收集筒(12)底部电磁阀定期排放至离心甩干机(13)。
说明书
污水絮凝排污装置的双级检测系统
技术领域
本实用新型涉及一种污水絮凝排污装置的双级检测系统，属于污水处理设备技术领域。
背景技术
在污水处理设备技术领域，目前我国污水处理采用的絮凝排污处理系统多是根据传统的 絮凝净水特点设计，絮凝罐内外结构有许多缺点，往往会造成絮凝及排污过程脱节，且操作 调整过程需停机后手工实现，技术方法落后。已有的絮凝排污技术通常会造成絮凝上清液质 量不稳定，污物排放不及时以及不能连续自控供给等缺点，具体体现以下几点：
(1)在传统污水絮凝排污系统中，由于设备机构大都受到一次性操作限制，无法根据 污水絮凝过程中的水质、色度及浊度等性质，适时得对污水进入、絮凝剂添加以及排污等操 作进行调整，这样就造成絮凝排污的过程操作存在极大盲目性;
(2)污水处理过程中需要充足的上清液供给，现有絮凝排污系统，会利用水泵外抽存 入后续存储罐的方法，同时还有系统会在絮凝罐体侧壁中部开孔，进行液体外抽。这些上清 液提取方法不能够确保水质特性，并且频繁启停会对上清液连续高效供给的经济性带来极大 损害。
实用新型内容
本实用新型的目的是为了提供一种污水絮凝排污系统，以解决现有絮凝排污方法中操作 实施盲目、不能系统全面进行干预调节以及上清液水质不好等问题。
为实现上述目的，本实用新型采用以下技术方案：

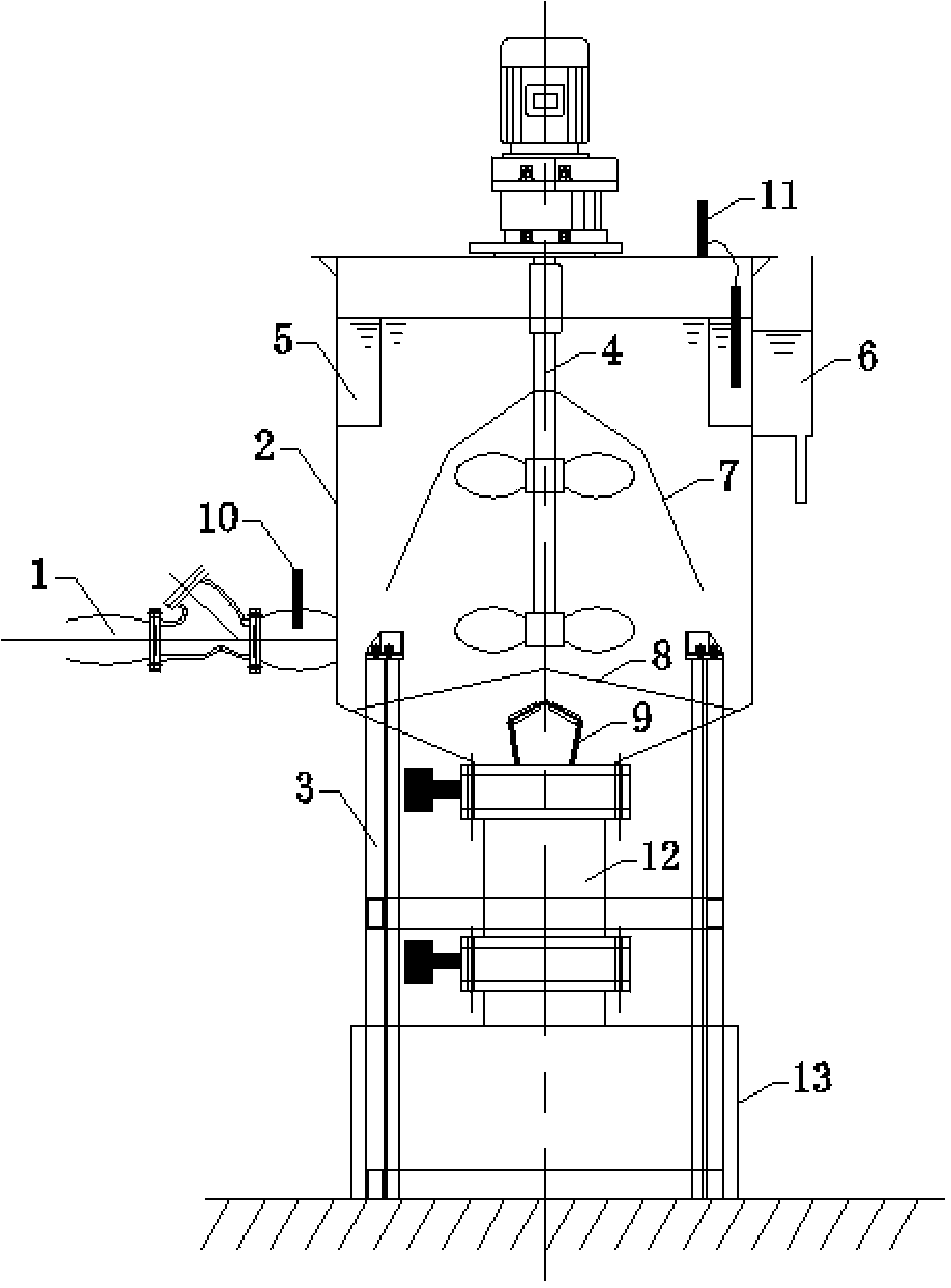

污水絮凝排污装置的双级检测系统，所述的污水絮凝排污装置包括污水及絮凝剂导入管 路1、罐体2、支架3、双级搅拌机4、集水槽5、溢流槽6、沉淀器9、水质监测元器件、 污物收集筒12、离心甩干机13，所述的罐体2放置于支架3上，所述的罐体2用于对污水 进行处理，污水及絮凝剂导入管路1与罐体2相连，用于将污水导入到罐体2内;双级搅拌 器4的旋转轴位于罐体2内，沉淀器9安装于所述罐体2的出口处。沉淀器9的出口连接到 污物收集筒12，污物收集筒12与离心甩干机13相连，污物收集筒12与离心甩干机13之 间安装有电磁阀;所述的双级检测系统包括有集水槽5、溢流槽6，所述的集水槽5和溢流 槽6内焊在罐体2上端，所述的集水槽5用于收集污水样品，所述溢流槽6接收集水槽5 外溢液体，集水槽5和溢流槽6之间安装有电磁阀;所述的污水及絮凝剂导入管路1为中间 带有Y型电磁阀体的输入管道;所述水质监测元器件分别安装在污水及絮凝剂导入管路1 和集水槽5中。
优选地，所述的双级检测系统还包括有设备调节中心处理器，所述的设备中心处理器的 输入端与污水及絮凝剂导入管路1和集水槽5中的水质监测元器件连接，所述设备中心处理 器的控制端与絮凝剂导入管路1上的电磁阀相连连接，控制絮凝剂添加Y型电磁阀的开闭， 所述设备中心处理器的控制端与与双级搅拌机4旋转轴控制电机连接，所述设备中心处理器 的控制端分别与集水槽5和溢流槽6之间的电磁阀、控制污物收集筒12与离心甩干机13 之间的电磁阀相连;端设备调节中心处理器通过两级水质监测反馈信号，第一级监测通过检 测安装于污水及絮凝剂导入管路1中的水质监测元器件，控制调节絮凝剂加入量和双级搅拌 机4的转速，第二级监测通过集水槽5中的水质监测元器件，控制集水槽5和溢流槽6之间 电磁阀开闭，并控制污物收集筒12与离心甩干机13之间的电磁阀的开闭控制实现污物周期 外排至离心甩干机13。
优选地，所述的Y型电磁阀流出一侧安装有水质监测元器件，水质监测元器件为色度 和浊度检测仪Ⅰ10，Y型阀流出管路由罐体2的侧壁接入。
优选地，集水槽5中的水质监测元器件为悬浮物检测仪、CODcr检测仪、浊度和色度 检测仪Ⅱ11。
优选地，所述沉淀器9收集的污物通过设备调节中心处理器控制电磁阀定期排放至污物 收集筒12，再经污物收集筒12底部电磁阀定期排放至离心甩干机13。
本实用新型所述的污水絮凝排污系统用作整套污水处理系统中可显示出很大的优越性。 本实用新型中高质量的上清液从集水槽流入溢流槽，安装于集水槽5的检测元件及时对絮凝 过程中的的水质、色度及浊度进行检测，安装于污水及絮凝剂导入管路1检测元件对进入装 置的污水水质进行检测，便于及时对污水进入、絮凝剂添加以及排污等操作进行调整，即实 现了双级检测;污物收集筒设计可以实现絮凝和排污过程互不干涉。本实用新型可实现定期 排污，这样可以避免絮凝排污系统频繁起停，确保污水的絮凝过程可以连续不断，使得上清 液可以连续溢流外存，而污物可以根据污物收集筒收纳体积的过渡设计，实现污物根据生产 需求随时外排至离心甩干机进行处理。
