申请日2014.01.21
公开(公告)日2014.06.25
IPC分类号C02F9/14
摘要
一种应用于再生丙纶生产的废水处理系统，包括生产废水依次流过的沉砂池、集水井、初沉池、第一调节池、澄清池、滤池以及清水池，所述初沉池和澄清池与一污泥池连通，该污泥池与一压滤机连通;还包括第一格栅除污机和微滤机，所述第一格栅除污机、沉砂池、集水井、微滤机、初沉池、第一调节池、澄清池、滤池以及清水池依次连通地布置。当生产废水流过第一格栅除污机时，第一格栅除污机可以将形状较大的废旧塑料进行截阻，并将其打捞起予以重新利用;所述微滤机可以对生产废水里形状较小的废旧塑料进一步进行过滤筛选，并将形状较小的废旧塑料排出予以重新利用。
权利要求书
1.一种应用于再生丙纶生产的废水处理系统，包括生产废水依次流过的沉砂池、集水井、初沉池、第一调节池、澄清池、滤池以及清水池，所述初沉池和澄清池与一污泥池连通，该污泥池与一压滤机连通，其特征在于：还包括第一格栅除污机和微滤机，所述第一格栅除污机、沉砂池、集水井、微滤机、初沉池、第一调节池、澄清池、滤池以及清水池依次连通地布置。
2.如权利要求1所述的一种应用于再生丙纶生产的废水处理系统，其特征在于：还包括生活废水处理系统，该生活废水处理系统包括依次连通的第二格栅除污机、第二调节池、水解酸化池、接触氧化池以及二沉池。
3.如权利要求2所述的一种应用于再生丙纶生产的废水处理系统，其特征在于：所述二沉池分别与污泥池、滤池连通，所述澄清池与水解酸化池连通。
4.如权利要求1或2所述的一种应用于再生丙纶生产的废水处理系统，其特征在于：所述集水井通过第一水泵与微滤机连通，所述第一调节池通过第二水泵与澄清池连通。
5.如权利要求2所述的一种应用于再生丙纶生产的废水处理系统，其特征在于：所述第二调节池通过第三水泵与水解酸化池连通。
6.如权利要求1或2所述的一种应用于再生丙纶生产的废水处理系统，其特征在于：所述微滤机包括中空的滚筒、带动滚筒的电机以及位于滚筒内的接水斗，所述滚筒的外周由过滤网包覆而成，该滚筒的一端设有端盖，该滚筒的另一端设有出料口，该滚筒的内周面均布有多组沿着出料口方向倾斜的导向板，所述端盖的端面上设有从齿轮，所述电机的输出轴上连接有主齿轮，该主齿轮与从齿轮啮合配合，所述端盖上设有可供水管穿过的通孔，所述电机受控于一控制器。
7.如权利要求6所述的一种应用于再生丙纶生产的废水处理系统，其特征在于：所述滚筒的一端两侧设有用于支撑该端的第一滚轮，所述滚筒的另一端两侧设有用于支撑该端的第二滚轮，该滚筒的另一端的外周面设有凸缘，所述第二滚轮上设有与凸缘相适配的凹槽，所述滚筒的一侧设有用于清洗过滤网的喷水管。
8.如权利要求6所述的一种应用于再生丙纶生产的废水处理系统，其特征在于：每组导向板由多个间隔布置的导向板组成。
说明书
一种应用于再生丙纶生产的废水处理系统
技术领域
本实用新型涉及废水处理领域，具体的说是指一种应用于再生丙纶生产的废水处理系统。
背景技术
塑料在我们生活中随处可见，塑料制品在为我们提供便利的同时，由于过量使用及回收不到位等原因，造成了严重的资源浪费和环境污染，为了减少过度地使用塑料制品以及减少对环境的污染，国务院甚至出台了“限塑令”。因此，如何有效地回收塑料制品，甚至变废为宝，是如今要解决的一大技术问题。
随着再生技术的发展，很多废旧塑料制品可以回收用于丙纶的生产，如废旧绳子、打包带、CD盒、周转箱以及吸管等，利用这些废旧塑料用于丙纶的生产不仅降低了企业的生产成本，而且大大减少了环境的污染。目前，利用废旧塑料生产丙纶时，需要将废旧废料撕碎后再进行清洗，以保证丙纶丝的质量。
目前，清洗废旧塑料需要大量的清水，为了减少水资源的浪费，生产企业将清洗过的废水经过废水处理系统处理后可重新用于清洗。现有的废水处理系统包括依次布置且连通的沉砂池、集水井、初沉池、调节池、澄清池、滤池以及清水池，所述初沉池和澄清池与一污泥池连通，该污泥池与一压滤机连通。由于清洗废旧塑料的废水在排放时水里含有废旧塑料，如果采用现有的废水处理系统进行处理，废水里的废旧塑料将会随着污泥一起外运进行处置，这样就会造成废旧塑料的不必要浪费。
实用新型内容
本实用新型提供的是一种应用于再生丙纶生产的废水处理系统，其主要目的在于克服现有的废水处理系统会将废旧塑料随着污泥一起外运进行处置的问题。
为了解决上述的技术问题，本实用新型采用如下的技术方案：

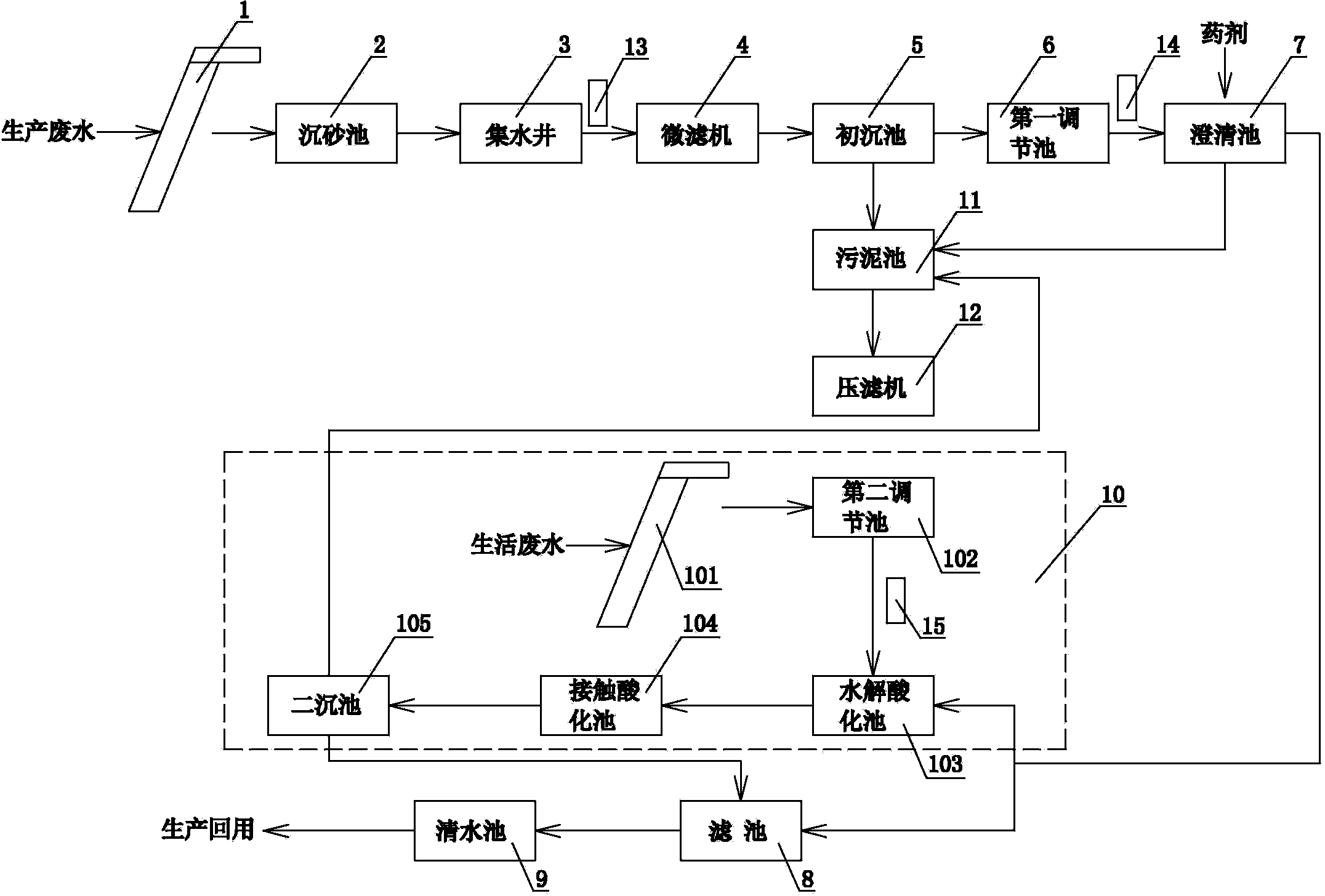

一种应用于再生丙纶生产的废水处理系统，包括生产废水依次流过的沉砂池、集水井、初沉池、第一调节池、澄清池、滤池以及清水池，所述初沉池和澄清池与一污泥池连通，该污泥池与一压滤机连通;还包括第一格栅除污机和微滤机，所述第一格栅除污机、沉砂池、集水井、微滤机、初沉池、第一调节池、澄清池、滤池以及清水池依次连通地布置。
进一步的，本废水处理系统还包括生活废水处理系统，该生活废水处理系统包括依次连通的第二格栅除污机、第二调节池、水解酸化池、接触氧化池以及二沉池。
进一步的，所述二沉池分别与污泥池、滤池连通，所述澄清池与水解酸化池连通。
进一步的，所述集水井通过第一水泵与微滤机连通，所述第一调节池通过第二水泵与澄清池连通。
进一步的，所述第二调节池通过第三水泵与水解酸化池连通。
进一步的，所述微滤机包括中空的滚筒、带动滚筒的电机以及位于滚筒内的接水斗，所述滚筒的外周由过滤网包覆而成，该滚筒的一端设有端盖，该滚筒的另一端设有出料口，该滚筒的内周面均布有多组沿着出料口方向倾斜的导向板，所述端盖的端面上设有从齿轮，所述电机的输出轴上连接有主齿轮，该主齿轮与从齿轮啮合配合，所述端盖上设有可供水管穿过的通孔，所述电机受控于一控制器。
进一步的，所述滚筒的一端两侧设有用于支撑该端的第一滚轮，所述滚筒的另一端两侧设有用于支撑该端的第二滚轮，该滚筒的另一端的外周面设有凸缘，所述第二滚轮上设有与凸缘相适配的凹槽，所述滚筒的一侧设有用于清洗过滤网的喷水管。
进一步的，每组导向板由多个间隔布置的导向板组成。
由上述对本实用新型的描述可知，和现有技术相比，本实用新型具有如下优点：
1、生产废水流过第一格栅除污机时，第一格栅除污机可以将形状较大的废旧塑料进行截阻，并将其打捞起予以重新利用;所述微滤机可以对生产废水里形状较小的废旧塑料进一步进行过滤筛选，并将形状较小的废旧塑料排出予以重新利用。生产废水经过第一格栅除污机和微滤机处理后，其内的废旧塑料可以重新利用，避免不要的资源浪费。
2、本实用新型还可以同时对生活废水进行处理，生活废水经过处理后也可以重新用于废旧塑料的清洗，这样就进一步节省了水资源。
