申请日2014.01.22
公开(公告)日2014.08.13
IPC分类号C02F3/10; C02F3/30; C02F3/28
摘要
本实用新型公开了一种污水池多功能管道填料组合单体，包括一框架组合体，框架组合体由多条空心管与多个三通组合而成，框架组合体可根据实际需要制作不同大小形状，在框架组合体的上端及下端面设置有若干小管，上端面与下端面的小管之间固定有若干填料。本实用新型根据不同形状大小的污水池制作组合单体的尺寸，如果池体大则制作多个组合单体排列放入污水池中，在管道上开多个小孔，曝气用的气体或污水从通口进入管道并从气孔多方位喷出，气体或污水与填料上的各种细菌充分混和，大大提高污水的生化处理效率，结构简单合理，可将整个单体吊出进行更换填料或疏通管道而不影响污水正常处理，广泛应用于厌氧池、缺氧池和好氧池中，成本低，易推广。
权利要求书
1.一种污水池多功能管道填料组合单体，包括一框架组合体，其特征在于： 所述框架组合体由多条空心管与多个三通组合而成，在框架组合体的上端及下 端面设置有若干小管，上端面与下端面的小管之间固定有若干填料。
2.根据权利要求1所述的污水池多功能管道填料组合单体，其特征在于： 所述顶端空心管上连接有通口。
3.根据权利要求1所述的污水池多功能管道填料组合单体，其特征在于： 所述空心管及小管上开设有若干气孔。
说明书
污水池多功能管道填料组合单体
技术领域
本实用新型涉及污水处理领域，尤其涉及一种结构合理，处理高效，安装 简易的污水池多功能管道填料组合单体。
背景技术
中国专利申请号：201020283677.8，公开了一种多功能污水处理填料塔,是 由塔身、填料支撑装置、填料压紧装置、液体分布装置、液体收集再分布装置、 除沫装置及特制活性炭填料及裙座组成,塔身具有进气管、出水管、进水管、气 体出口及安装孔,塔身置于裙座上;特制活性炭填料置于填料支撑装置上并由填 料压紧装置压紧;液体收集再分布装置置于两层特制活性炭填料之间;液体分布 装置与进水管连接。
中国专利申请号：00122320.8，公开了一种可提升曝气和自由摆动填料的 组合结构,它有一垂直下挂、上端连有浮体、下可定位于池底的自由摆动填料体, 在该自由摆动填料体的下端连有底部支架,底部支架上装有通过一根空气软管 与位于上部的空气管相连的曝气器,在曝气器上面的底部支架上装有空气分配 器,另在底部支架通过底部拉绳在穿套过池底定位环后与一根系于上部的调节 绳索相连。
上述发明创造结构复杂，拆装不便，不适合业内推广。
实用新型内容
本实用新型的目的在于，克服现有技术的上述缺陷，提供一种结构合理， 处理高效，安装简易的污水池多功能管道填料组合单体。

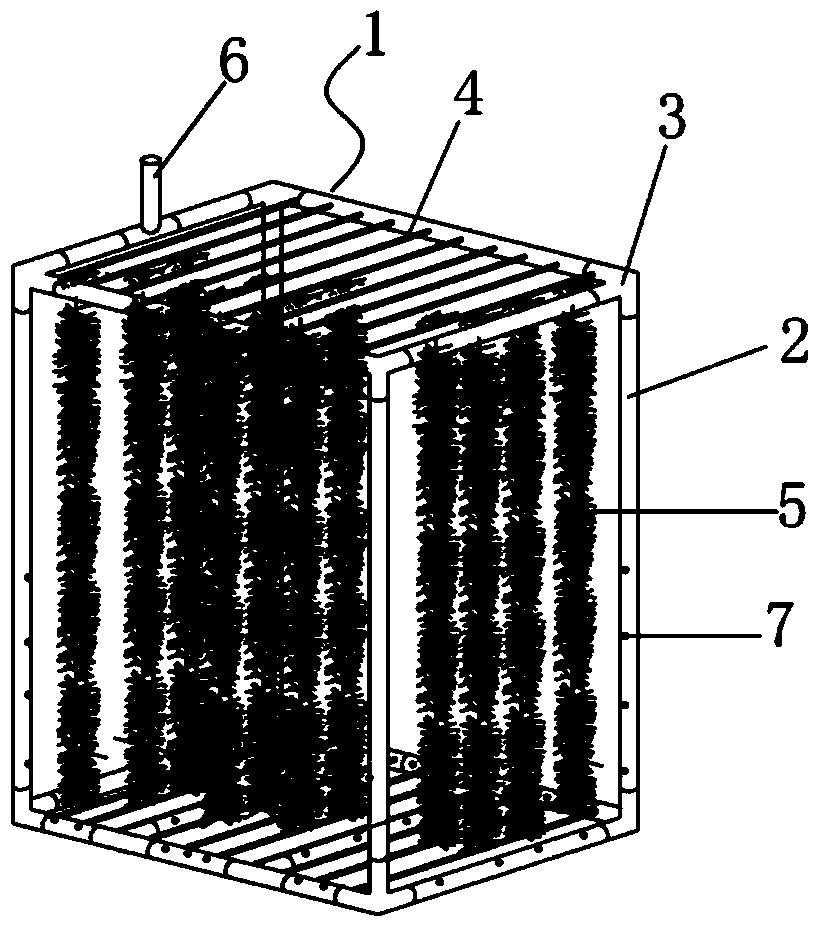

为实现上述目的，本实用新型提供的技术方案如下：一种污水池多功能管 道填料组合单体，包括一框架组合体，框架组合体由多条空心管与多个三通组 合而成，框架组合体可根据实际需要制作不同大小形状，在框架组合体的上端 及下端面设置有若干小管，上端面与下端面的小管之间固定有若干填料。
顶端空心管上连接有通口。
空心管及小管上开设有若干气孔。
本实用新型的有益之处是：根据不同形状大小的污水池制作组合单体的尺 寸，如果池体大则制作多个组合单体排列放入污水池中，在管道上开多个小孔， 曝气用的气体或污水从通口进入管道并从气孔多方位喷出，气体或污水与填料 上的各种细菌充分混和，大大提高污水的生化处理效率，结构简单合理，可将 整个单体吊出进行更换填料或疏通管道而不影响污水正常处理，广泛应用于厌 氧池、缺氧池和好氧池中，成本低廉，容易推广。
