申请日2014.01.22
公开(公告)日2014.07.09
IPC分类号E03C1/12; E03B1/04; E03C1/14
摘要
本实用新型涉及一种废水回收再利用系统，尤其涉及一种洗脸台盆废水回收再利用系统，包括洗脸台盆和连接在洗脸台盆出水口处的下水头和下水管，所述下水头底部设有弹跳装置，所述下水管的排污口处设有堵塞压板，所述弹跳装置通过金属细杆与堵塞压板连接，所述堵塞压板的大小与排污口的大小相配合，所述金属细杆的长度与弹跳装置到排污口的距离相匹配，所述下水管一侧下水头与排污口之间连有回收管道，所述回收管道上依次连接有增压泵和蓄水池。本实用新型在下水头上设置了弹跳装置，同时在排污口出设置了配合弹跳装置的堵塞压板，使得其能够根据洗脸台盆内废水的干净程度选择从排污口排出或者回收再利用，从而节约水资源。
权利要求书
1.一种洗脸台盆废水回收再利用系统，包括洗脸台盆和连接在洗脸台盆出水口处的下水头和下水管，其特征在于：所述下水头底部设有弹跳装置，所述下水管的排污口处设有堵塞压板，所述弹跳装置通过金属细杆与堵塞压板连接，所述堵塞压板的大小与排污口的大小相配合，所述金属细杆的长度与弹跳装置到排污口的距离相匹配，所述下水管一侧下水头与排污口之间连有回收管道，所述回收管道上依次连接有增压泵和蓄水池。
2.根据权利要求1所述的一种洗脸台盆废水回收再利用系统，其特征在于：所述弹跳装置包括压缩弹簧、压紧块和解压按钮，所述压缩弹簧通过金属细杆与堵塞压板连接。
3.根据权利要求2所述的一种洗脸台盆废水回收再利用系统，其特征在于：所述蓄水池通过水管连接抽水马桶的水箱。
说明书
一种洗脸台盆废水回收再利用系统
技术领域
本实用新型涉及一种废水回收再利用系统，尤其涉及一种洗脸台盆废水回收再利用系统。
背景技术
目前，洗脸台盆用完的废水一般通过下水头和下水管直接当废水从排污口排出，但是很多时候洗过手或者洗过脸的废水往往比较干净的，直接当成污水排出，会造成水资源浪费。
实用新型内容
本实用新型为了解决上述现有技术存在的缺陷和不足，提供了一种能够根据洗脸台盆内废水的干净程度选择从排污口排出或者回收再利用，从而节约水资源的洗脸台盆废水回收再利用系统。

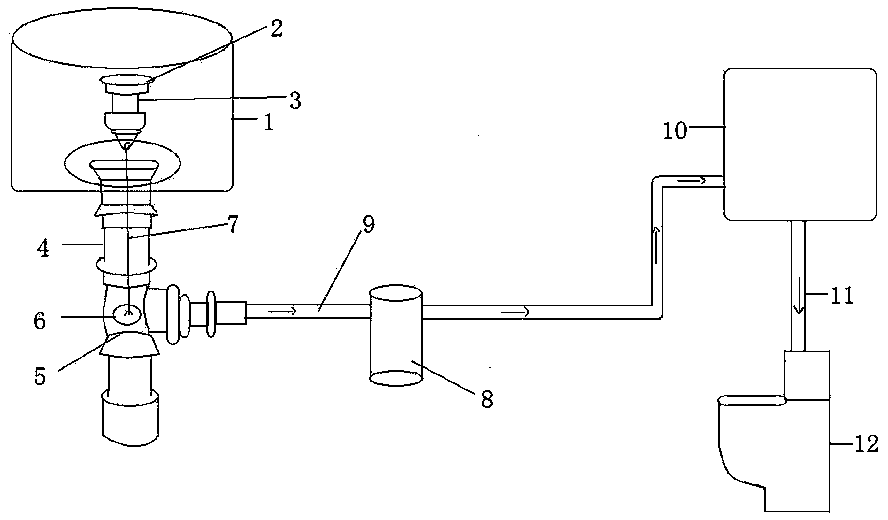

本实用新型的技术方案：一种洗脸台盆废水回收再利用系统，包括洗脸台盆和连接在洗脸台盆出水口处的下水头和下水管，所述下水头底部设有弹跳装置，所述下水管的排污口处设有堵塞压板，所述弹跳装置通过金属细杆与堵塞压板连接，所述堵塞压板的大小与排污口的大小相配合，所述金属细杆的长度与弹跳装置到排污口的距离相匹配，所述下水管一侧下水头与排污口之间连有回收管道，所述回收管道上依次连接有增压泵和蓄水池。
优选地，所述弹跳装置包括压缩弹簧、压紧块和解压按钮，所述压缩弹簧通过金属细杆与堵塞压板连接。
本实用新型中压缩弹簧原始状态是被压紧块压缩，解压按钮拨动压紧块释放压缩弹簧使得压缩弹簧通过金属细杆将堵塞压板顶压在排污口处将排污口堵塞，使得废水通过回收管道和增压泵回收到蓄水池用于冲洗抽水马桶。
本实用新型中的压缩弹簧、压紧块和解压按钮的结构都是现有技术中常见的结构，其压缩和复位过程也是较为常见的，故该结构不在说明书附图中表述。
优选地，所述蓄水池通过水管连接抽水马桶的水箱。
本实用新型工作过程，当发现洗脸台盆中洗完脸或者洗完手的废水比较干净时，通过弹跳装置将堵塞压板压紧在排污口上，使得排污口堵塞，此时开启增压泵，使得废水通过回收管道回收到蓄水池中，然后再从蓄水池中抽取废水到抽水马桶的水箱中冲洗马桶。
本实用新型在下水头上设置了弹跳装置，同时在排污口出设置了配合弹跳装置的堵塞压板，使得其能够根据洗脸台盆内废水的干净程度选择从排污口排出或者回收再利用，从而节约水资源。
