申请日2014.01.22
公开(公告)日2014.08.13
IPC分类号F28F1/00; F28F9/26
摘要
本实用新型涉及一种可拆洗双管式宽流道污水换热装置，包括支架，支架上设有一次水流道，一次水流道包括若干根一次水流管，位于最上层的一次水流管与一次水进水管垂直连接，上下相邻两根一次水流管的端头通过U形换向管连接，位于最下层的一次水流管与一次水出水管垂直连接，位于同一侧的U形换向管固定在一个可拆卸门板上;所有一次水流管的外侧套有二次水流管，一次水流管外壁与二次水流管内壁之间形成的空腔为二次水流道，位于最下层的二次水流管与二次水进水管垂直连接，上下相邻两根二次水流管通过靠近端头处的连接管联通，位于最上层的二次水流管与二次水出水管垂直连接。本实用新型充分利用污水余热，换热效果好，清洗维修方便，节能环保。
权利要求书
1.可拆洗双管式宽流道污水换热装置，包括支架，其特征在于：所述支架 上设有一次水流道，所述一次水流道包括若干根上下平行排列的一次水流管， 位于最上层的一次水流管的一端与一次水进水管垂直连接，上下相邻两根一次 水流管的端头通过U形换向管连接使上下平行排列的所有一次水流管彼此联通 形成一次水流道，位于最下层的一次水流管的末端与一次水出水管垂直连接， 位于同一侧的U形换向管固定在一个可拆卸门板上;所有一次水流管的外侧套 有二次水流管，二次水流管的口径大于一次水流管的口径，一次水流管外壁与 二次水流管内壁之间形成的空腔为二次水流道，二次水流管的两端头密封，位 于最下层的二次水流管在靠近端头处与二次水进水管垂直连接，上下相邻两根 二次水流管通过靠近端头处的连接管联通使上下平行排列的所有二次水流管彼 此联通形成二次水流道，位于最上层的二次水流管在靠近末端处与二次水出水 管垂直连接。
2.根据权利要求1所述的可拆洗双管式宽流道污水换热装置，其特征在于： 所述支架上重复排列若干列所述一次水流道和二次水流道，所有的一次水流道 均并列独立的垂直连接在同一根一次水进水管和一次水出水管上，所有的二次 水流道均并列独立的垂直连接在同一根二次水进水管和二次水出水管上。
3.根据权利要求2所述的可拆洗双管式宽流道污水换热装置，其特征在于： 所有一次水流道上位于同一侧的U形换向管均固定连接在同一个可拆卸门板 上，所述可拆卸门板上加装合页，所述可拆卸门板的开启或闭合可使固定在该 可拆卸门板上的所有U形换向管同时与一次水流管断开或连接。
4.根据权利要求1-3任一项所述的可拆洗双管式宽流道污水换热装置，其 特征在于：所述一次水流管和所述二次水流管均为圆管。
说明书
可拆洗双管式宽流道污水换热装置
技术领域
本实用新型属于换热技术领域，具体涉及一种可拆洗双管式宽流道污水换 热装置。
背景技术
现有换热技术通常为板式换热器等形式，但因其体积以及换热面之间间隙 等问题，只能通过已过滤的介质或洁净的介质，而无法通过未经处理的较脏且 含有较大颗粒物体的介质，从而导致城市或工业等废水中低品位的热量无法应 用。
另外，因为城市污水、工业废水、地表水成分复杂，污垢系数高，导致换 热器换热量急剧下降，换热效率低下;同时污杂物容易堵塞在换热入口及中间 部位，造成换热终止，设备瘫痪，无法制冷和供热，给人们生产和生活带来较 大影响。
实用新型内容
本实用新型提出一种可拆洗双管式宽流道污水换热装置，解决了传统换热 器不能通过含有较大颗粒介质的问题，解决了传统换热器不易拆装、清洗困难 的问题，解决了大量低品位热源长期不能利用的问题，解决了现有技术中的不 足之处。
本实用新型的技术方案是这样实现的：

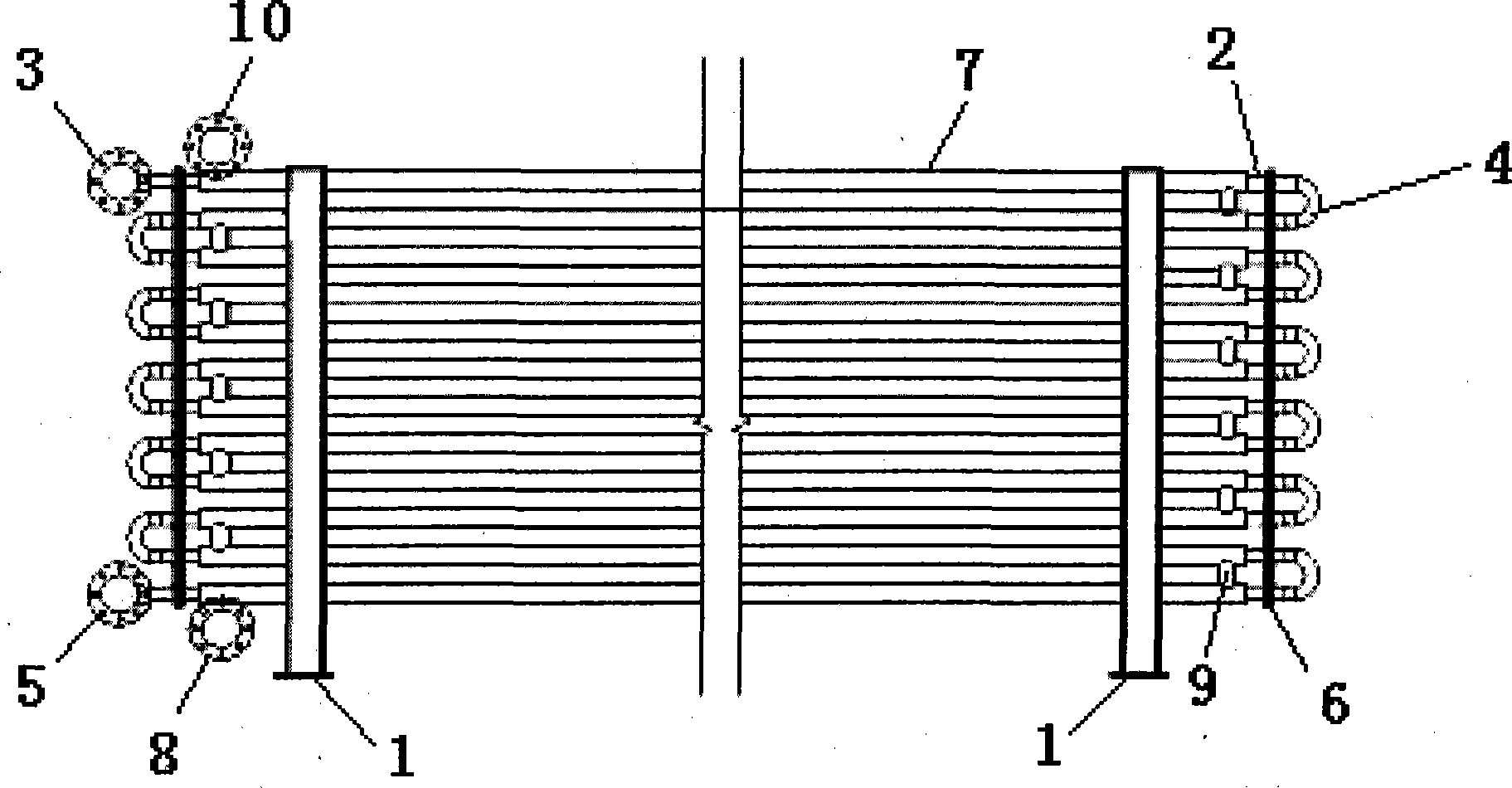

可拆洗双管式宽流道污水换热装置，包括支架，所述支架上设有一次水流 道，所述一次水流道包括若干根上下平行排列的一次水流管，位于最上层的一 次水流管的一端与一次水进水管垂直连接，上下相邻两根一次水流管的端头通 过U形换向管连接使上下平行排列的所有一次水流管彼此联通形成一次水流 道，位于最下层的一次水流管的末端与一次水出水管垂直连接，位于同一侧的U 形换向管固定在一个可拆卸门板上;所有一次水流管的外侧套有二次水流管， 二次水流管的口径大于一次水流管的口径，一次水流管外壁与二次水流管内壁 之间形成的空腔为二次水流道，二次水流管的两端头密封，位于最下层的二次 水流管在靠近端头处与二次水进水管垂直连接，上下相邻两根二次水流管通过 靠近端头处的连接管联通使上下平行排列的所有二次水流管彼此联通形成二次 水流道，位于最上层的二次水流管在靠近末端处与二次水出水管垂直连接。
所述支架上重复排列若干列所述一次水流道和二次水流道，所有的一次水 流道均并列独立的垂直连接在同一根一次水进水管和一次水出水管上，所有的 二次水流道均并列独立的垂直连接在同一根二次水进水管和二次水出水管上。
所有一次水流道上位于同一侧的U形换向管均固定连接在同一个可拆卸门 板上，所述可拆卸门板上加装合页，所述可拆卸门板的开启或闭合可使固定在 该可拆卸门板上的所有U形换向管同时与一次水流管断开或连接。
所述一次水流管和所述二次水流管均为圆管。
本实用新型的有益效果为：
1、采用了圆管作为一次水进水的流道，通过加大一次水进水流道的口径， 使得含有污杂物的污水、工业废水、地表水可以顺利的通过，不易堵塞，从而 使污废水利用成为可能，为可再生能源的利用提供了一条有效解决方案，为绿 色环保的环境建设贡献了力量，为当前国家大力提倡的低碳节能减排提供了有 效途径;
2、一次水、二次水均使用圆管，使得换热器的承压能力大大增强，应用范 围从水介质到气体介质到不同的使用工矿更为广泛;
3、一次水两侧换向处采用整体开门的方式，使得一次水流道清洗变为可能， 便捷的检修及清洗换热表面的方式，提高了换热器的换热效率和使用寿命。
