申请日2014.01.20
公开(公告)日2014.08.13
IPC分类号C02F1/28
摘要
本实用新型公开了一种用于微动力瞬分成套系统的废水净化装置，包括水箱、设置于水箱内的吸附轮，所述吸附轮有若干组，连接于轮轴上，并排组成吸附轮组，相邻两个所述吸附轮之间皆设置有刮除片，所述刮除片沿吸附轮径向设置，两边紧贴吸附轮，一端延伸出吸附轮外侧、另一端放置于轮轴上;每个所述刮除片堆积废渣的一侧设置有清扫轮，所述清扫轮将废渣扫向吸附轮外;所述刮除片延伸出吸附轮外侧的一端下方设置有螺旋传送装置，所述螺旋传送装置传送方向与所述吸附轮轴线平行;所述清扫轮一侧设置有挡板，所述挡板将飞溅的废渣导向所述螺旋传送装置。本实用新型所述的废水净化装置能够高效的刮除废渣并将其排出，提高了污水处理能力。
权利要求书

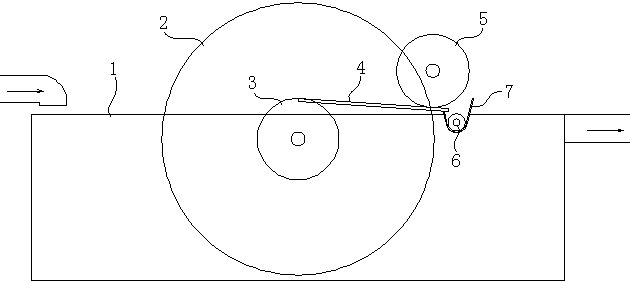

1.一种用于微动力瞬分成套系统的废水净化装置，包括水箱(1)、设置于水箱(1)内的吸附轮(2)，所述吸附轮(2)有若干组，连接于轮轴(3)上，并排组成吸附轮组，其特征在于：相邻两个所述吸附轮(2)之间皆设置有刮除片(4)，所述刮除片(4)沿吸附轮(2)径向设置，两边紧贴吸附轮(2)，一端延伸出吸附轮(2)外侧、另一端放置于轮轴(3)上;
每个所述刮除片(4)堆积废渣的一侧设置有清扫轮(5)，所述清扫轮(5)将废渣扫向吸附轮(2)外;
所述刮除片(4)延伸出吸附轮(2)外侧的一端下方设置有螺旋传送装置(6)，所述螺旋传送装置(6)传送方向与所述吸附轮(2)轴线平行;
所述清扫轮(5)一侧设置有挡板(7)，所述挡板(7)将飞溅的废渣导向所述螺旋传送装置(6)。
说明书
用于微动力瞬分成套系统的废水净化装置
技术领域
本实用新型涉及一种废水净化装置，具体而言，涉及一种用于微动力瞬分成套系统的废水净化装置。
背景技术
现有技术向废水中添加药剂以及磁性粉并充分混合，通过药剂使废水中的细微的固体浮游物、微生物形成结合为细小的磁性废渣。含有该磁性废渣的废水通过一组吸附轮，磁性废渣即吸附在吸附轮上。现有的废水净化装置在刮除吸附轮上的磁性废渣时存在刮除效率低，刮除效果差等问题。
实用新型内容
本实用新型的目的在于克服现有技术存在的以上问题，提供一种用于微动力瞬分成套系统的废水净化装置。
为实现上述技术目的，达到上述技术效果，本实用新型通过以下技术方案实现：
一种用于微动力瞬分成套系统的废水净化装置，包括水箱、设置于水箱内的吸附轮，所述吸附轮有若干组，连接于轮轴上，并排组成吸附轮组，相邻两个所述吸附轮之间皆设置有刮除片，所述刮除片沿吸附轮径向设置，两边紧贴吸附轮，一端延伸出吸附轮外侧、另一端放置于轮轴上;
每个所述刮除片堆积废渣的一侧设置有清扫轮，所述清扫轮将废渣扫向吸附轮外;
所述刮除片延伸出吸附轮外侧的一端下方设置有螺旋传送装置，所述螺旋传送装置传送方向与所述吸附轮轴线平行;
所述清扫轮一侧设置有挡板，所述挡板将飞溅的废渣导向所述螺旋传送装置。
本实用新型的有益效果是:
本实用新型所述的废水净化装置使用刮除片刮除吸附轮上的磁性废渣，再通过设置于刮除片一侧的清扫轮将磁性废渣扫入螺旋传送装置，使废水净化装置能够高效的刮除废渣并将其排出，提高了污水处理能力。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。
